II. Distorsioni Lineari

Indice II

Livello & Ritardo nel Rapporto Crominanza/Luminanza
Distorsioni Temporali Rapide
Distorsioni Temporali di Linea
Distorsioni Temporali di Quadro
Distorsioni Temporali Lente
Risposta in Frequenza
Ritardi di Gruppo
Valutazione con K Factor

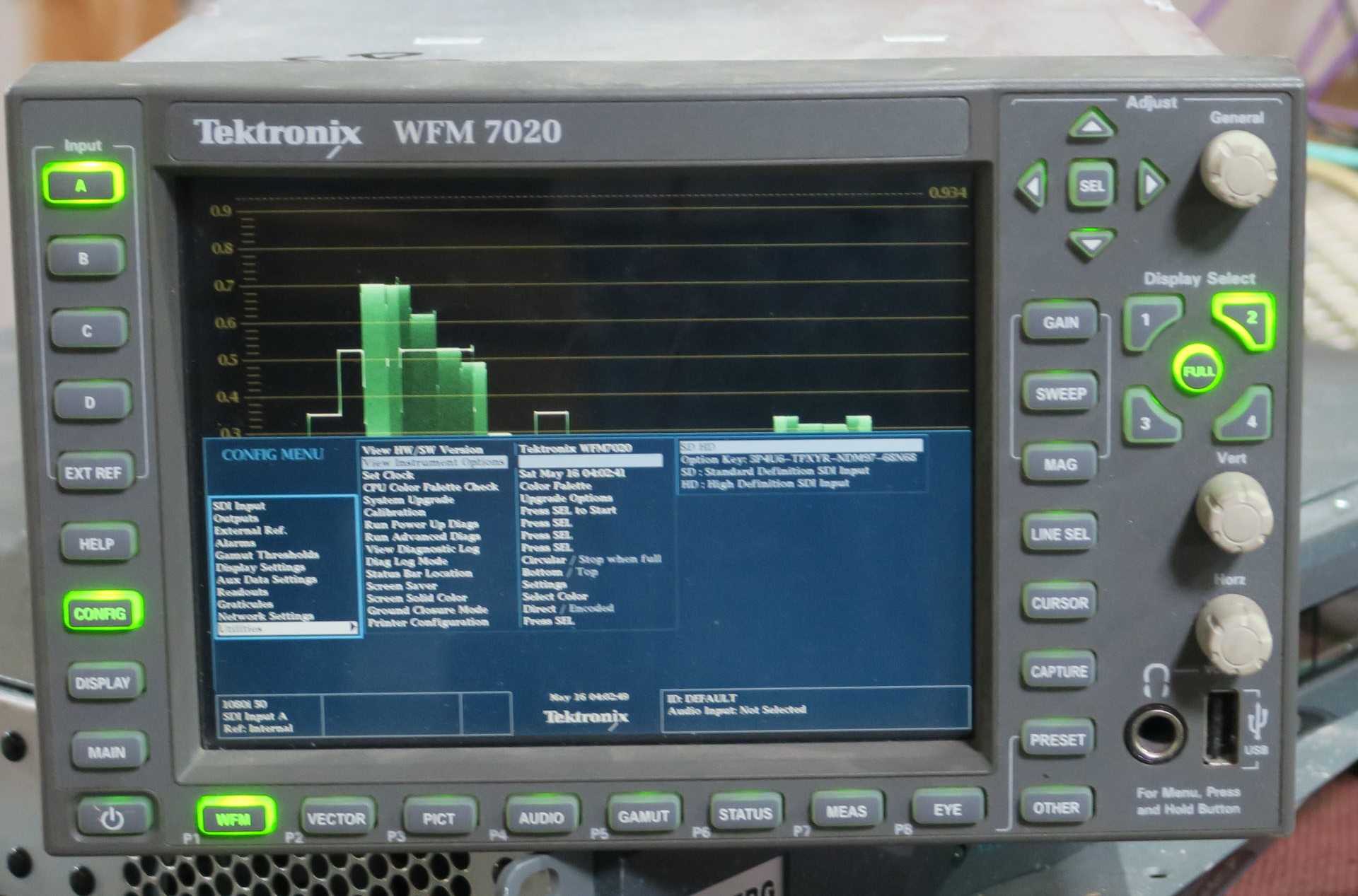

Le Distorsioni nelle Forme d'Onda sono indipendenti dall'Ampiezza del Segnale di conseguenza sono definite come Distorsioni Lineari.
Queste Distorsioni sono il risultato dell'incapacità di un Sistema nel trasferire uniformemente le Caratteristiche di Ampiezza & Fase nell’intero Spettro di Frequenze di conseguenza le Componenti ad Alta Frequenza nei Segnali, come Transizioni & Crominanza, saranno influenzate in modo diverso, rispetto ai Parametri di Linea & Quadro a Bassa Frequenza, generando probabilmente delle Distorsioni Lineari.

Queste Distorsioni sono comunemente causate dalle Imperfette Caratteristiche relative al Segnale che attraversa le Apparecchiature nel Sistema di Trasmissione.
Tuttavia le Distorsioni Lineari nei Segnali possono essere introdotte anche da Interferenze Esterne come il Ronzio della Linea Elettrica.

Solitamente le Distorsioni Lineari sono classificate in 4 Categorie in base alla Durata delle Componenti nel Segnale che sono influenzate dalla Distorsione; ognuna delle quali corrisponde ad un Intervallo di Tempo Specifico secondo le Definizioni di Base di conseguenza avremo:

1. SHORT TIME (da 100 NanoSecondi a 1 Microsecondo);
2. LINE TIME (da 1 MicroSecondo a 64 Microsecondi);
3. FIELD TIME (da 64 MicroSecondi a 20 MilliSecondi);
4. LONG TIME (Oltre i 20 MilliSecondi).

Questa Classificazione consente di correlare direttamente le Distorsioni con le Immagini o la Waveform visualizzata poiché una Singola Misura per ogni Categoria terrà conto sia dell’Ampiezza che le Distorsioni di Fase nell’Intervallo di Tempo Specifico mentre la combinazione di queste 4 Categorie consente di coprire l’Intero Spettro Video in modo da valutare la Risposta in Frequenza per Specifiche Frequenze.

La Misura della Risposta in Frequenza riguarda direttamente il Sistema in relazione a Specifiche Frequenze mentre la Misura del Group Delay consente di esaminarne la Fase in relazione a Specifiche Frequenze.
Al fine di Classificare la Distorsione nell’Intervallo di Tempo, attraverso la Risposta in Frequenza, viene solitamente applicato il Metodo di Misura Group Delay che consente discriminare il Tipo di Distorsione fra l’Ampiezza o il Ritardo.

In aggiunta alle Tecniche di Misura illustrate nei paragrafi precedenti ogni singolo caso deve sempre essere esaminato in dettaglio prima di procedere poiché la relazione che intercorre fra Fase & Ampiezza e fra Crominanza & Luminanza in Segnale sono aspetti di notevole criticità.
Il Livello & Ritardo fra Crominanza e Luminanza sono solitamente misurati al fine di valutare la capacità del Sistema nell’elaborare la Crominanza e la Luminanza in modo corretto senza introdurre Ritardi.

I Tempi di Salita negli Impulsi ad Onda Sinusoidale sono ampiamente utilizzati per la Misurazione delle Distorsioni Lineari nelle Forme d’Onda; per un maggiore approfondimento Appendice B relativa all’uso di Impulsi ad Onda Sinussoidale nei Test Televisivi.
