Fase di Crominanza Non Lineare
Definizione
La Distorsione relativa alla Crominanza di Fase Non Lineare sarà presente quando la Fase della Crominanza nel segnale viene influenzata dal Livello della Crominanza; questi Errori di Fase sono comunemente ascrivibili all’Incapacità del Sistema di elaborare in modo uniforme le Informazioni della Crominanza alle Alte Frequenze
La Distorsione relativa alla Crominanza di Fase Non Lineare sarà sempre espressa in Gradi nella Fase del Subcarrier; tale Parametro sarà misurato per Differenti Livelli di APL, dove il Valore Maggiore sarà indicato come Valore della Distorsione.
Effetti sull’Immagine
Come per il Differenziale di Fase, gli Effetti della Crominanza di Fase Non lineare sono ascrivibili alla Ritardo di Linea prodotto dai Decodificatori PAL di conseguenza le Variazioni di Tonalità nell’Immagine non saranno rilevabili.
Segnali di Test

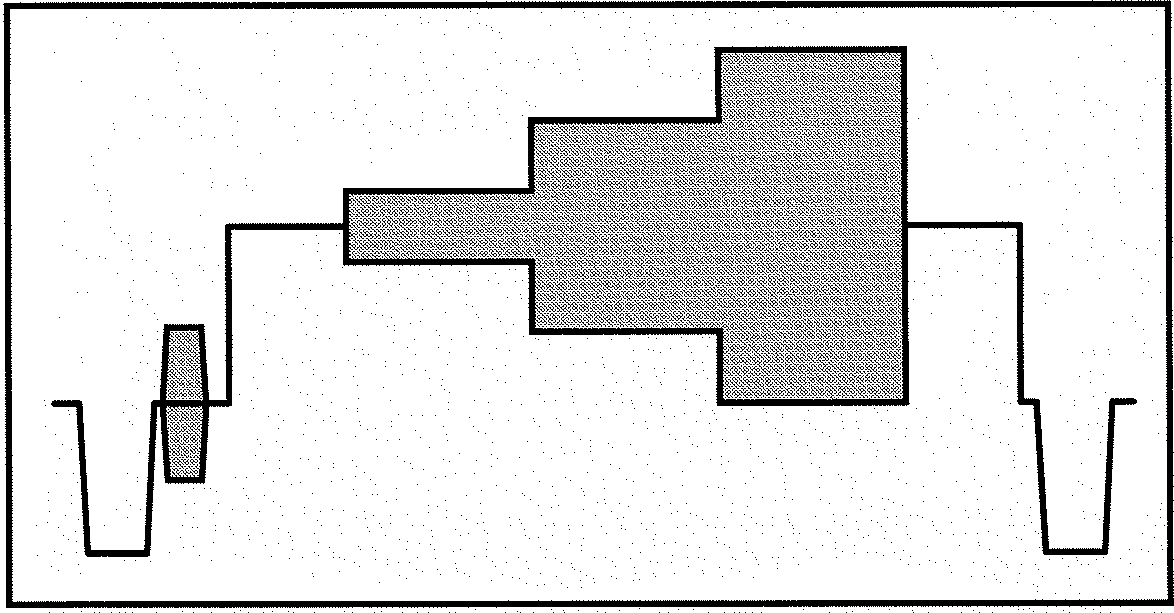

Fig.84 - Segnale di Test con Barra a 3 Livelli
Un Segnale Modulato di Riferimento, solitamente indicato come Barra a 3 Livelli, sarà utilizzato per Misurare questa Distorsione; tale Segnale, costituito da 3 Diversi Pacchetti di Crominanza avente le seguenti caratteristiche:
- Medesimo Livello di Luminanza (350 mV oltre il Blanking);
- Differente Ampiezza di Luminanza (140, 420, e 700 mV fra Picco e Picco).
Talvolta questo Segnale viene comunemente utilizzato in Combinazione come ITS.
Metodi di Misura
La Crominanza di Fase Non Lineare viene generalmente valutata misurando le Differenze di Fase fra i Pacchetti di Crominanza all’interno di un Segnale Modulato di Riferimento.
Vectorscopio
Siccome sarà necessario analizzare le Informazioni di Fase, viene comunemente utilizzato un Vectoscopio per Misurare la Crominanza della Fase Non lineare attraverso l’esame dei 3 Marker, corrispondenti a 3 Pacchetti di Crominanza, per valutare la Differenza Massima di Fase fra i 3 Segnali Vettoriali come Illustrato nella Fig.85 dove, utilizzando il Variable Gain sul Vectorscopio, sarà possibile portare il Vettore Maggiore sul Reticolo Circolare.

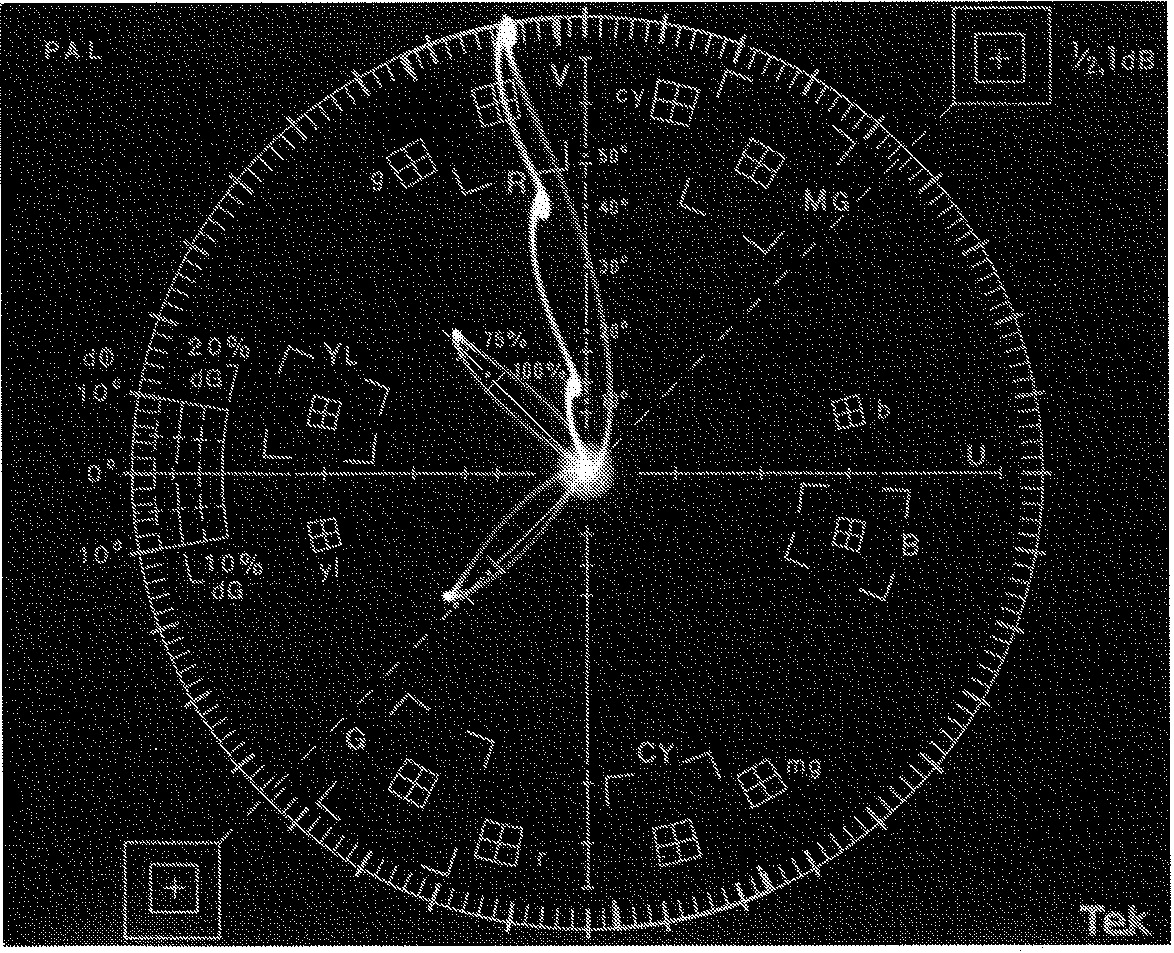

Fig.85 - Tektronix 1781R
Segnale con Distorsione a Fase di Crominanza Non-Lineare
Con il Tektronix 1781R o il Vectorscopio Tektronix 512A, Calibrando lo Phase Shifter sarà possibile ottenere una valutazione accurata di questa Distorsione.
Misura Automatica sul Tektronix VM700A

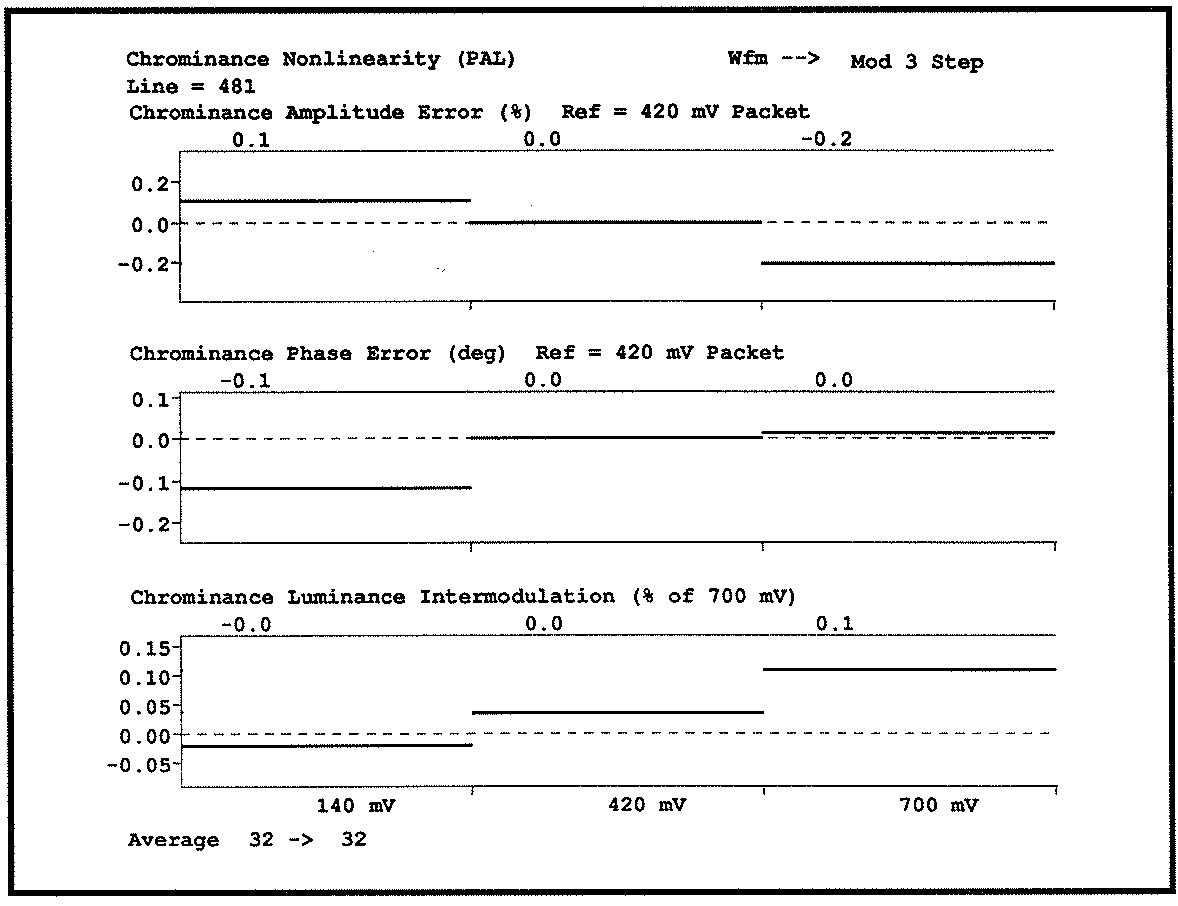

Fig.86 - Tektronix VM700A
Impostazione Chrominance NonLinearity in Modalità MEASURE
