Leupold STD

Montaggio Ottiche

Bench Rest - Carabina - Pistola

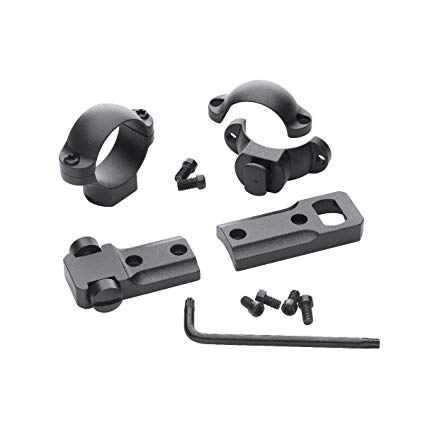

Il Sistema Leupold STD, comunemente utilizzato per l'istallazione di Ottiche su una vasta gamma di Carabine, consente la regolazione dello Spostamento Laterale tramite la Base Posteriore.

L'Anello Posteriore, fissato alla Base mediante una vite su ogni lato, consente, Allentandole e Stringendole, la regolazione in Derivazione (Destra/Sinistra) dell'Ottica.

Nel caso si voglia spostare il Punto d'impatto a Destra occorrerà allentare la vite destra e stringere la sinistra mentre per spostarlo a Sinistra bisognerà procedere nel senso inverso.

Utilizzando questa caratteristica sarà possibile lasciare inalterata la Posizione Interna del Reticolo demandando la maggior parte della Correzione sulla Deriva alla Base; soluzione comunemente utilizzata quando i fori di montaggio sulla Carabina non sono perfettamente allineati con la canna.

Solitamente la Regolazione in Derivazione Leupold STD sarà utile anche nel Tiro a Lunga Distanza poiché consente di mantenere la regolazione interna del Reticolo al centro; in questo modo il Tiratore disporrà dell'intero intervallo di regolazione sull'asse verticale di elevazione.

Per l'installazione procedere nel seguente modo:

1. Lubrificare il Perno di Blocco sull'Anello Anteriore.
2. Collocare il Perno di Blocco in Sede sulla Base Anteriore.

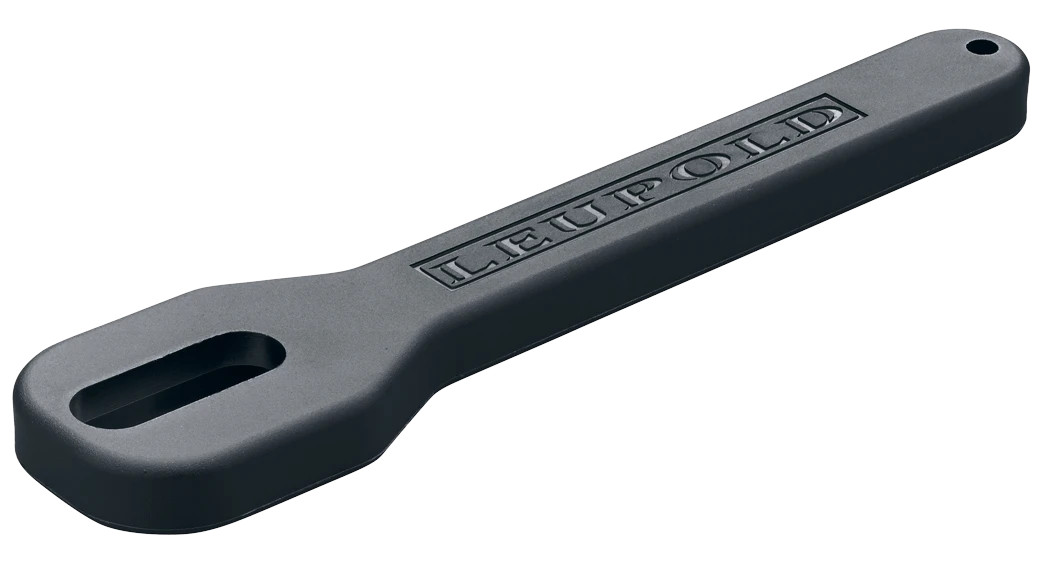

3. Ruotare l'Anello Anteriore per bloccarlo in Sede con la Chiave STD.
4. Verificare il corretto fissaggio dell'Anello in Sede.
5. Collocate l'Anello Posteriore in Sede sulla Base Posteriore.
6. Serrare le viti di Blocco per la Deriva Laterale.
7. Verificare il corretto allineamento con l'Anello Anteriore.

La Coppia di Torsione per il Corretto Fissaggio della Deriva potrebbe variare rispetto alle Basi di conseguenza consiglio di contattare il Produttore.

Non disponendo della Chiave STD per il Fissaggio dell'Anello Anteriore utilizzo l'Asta di Allineamento seguendo questa procedura:

1. Serrare gli Anelli (Anteriore/Posizionare) senza stringere eccessivamente le viti.
2. Ad Anello Anteriore Chiuso lubrificare il Perno di Blocco nella sua Base per favorire l'Operazione di Fissaggio.
3. Bloccare l'Anello nella sua Base ruotandolo con l'Asta di Allineamento.
4. Rimuovere la parte superiore dell'Anello Anteriore.
5. Bloccare l'Anello Posteriore sulla Base serrando le viti per la regolazione della Deriva.
6. Rimuovere la parte superiore dell'Anello Posteriore.
7. Procedere alla Verifica e all'Allineamento degli Anelli come descritto nei Capitoli successivi.
