Lappatura Anelli

Montaggio Ottiche

Bench Rest - Carabina - Pistola

Al termine dell'Operazione di Fissaggio procedere al Controllo Interno degli Anelli, se sono presenti residui di lavorazione procedere alla loro rimozione mediante una Lima.

Per un fissaggio uniforme e sicuro applicare del Nastro Adesivo da Elettricista all'Interno degli Anelli; rimuovere la parte eccedente con un Taglierino.

Nel Montaggio di Ottiche per il Tiro da Bench Rest procedere alla Lappatura degli Anelli Interni.

Tale Operazione consentirà di ottenere un migliore allineamento e la massima tenuta dell'Ottica.

Per predisporre l'Operazione di Lappatura procedere nel seguente modo:

1. Fissare la Carabina sul Rest in modo da garantire un libero accesso agli Anelli.
2. Pulire lo spazio di lavoro per garantire un libero accesso agli Strumenti utilizzati durante l'Operazione di Lappatura.
3. Coprire con un Panno l'Azione per prevenire il danneggiamento della Carabina durante le lavorazioni.

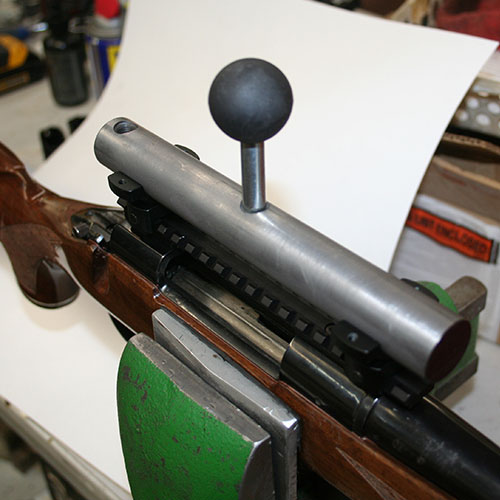

Per l'inserimento del Lappatore negli Anelli procedere nel seguente modo:

1. Installare gli Anelli sulla Base senza la parte superiore.

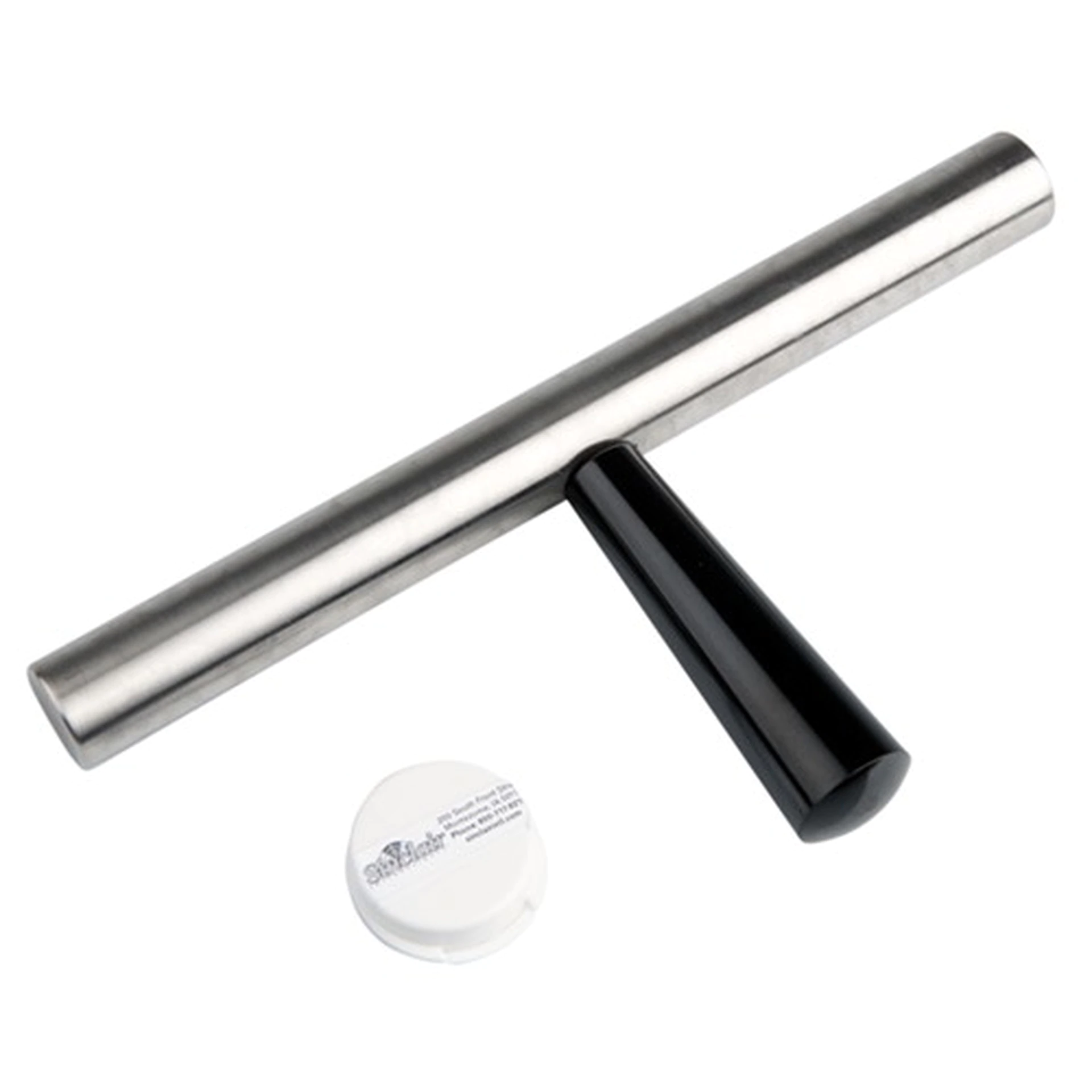

2. Posizionare il Fusto del Lappatore fra gli Attacchi.
3. Muovere ripetutamente il Fusto Avanti ed in Dietro per Centrare ed Allineare gli Anelli in modo che siano paralleli alla Canna.
4. Installare la parte Superiore degli Anelli serrando le viti senza stringerle.
5. Ricontrollare l'allineamento del Lappatore con la Canna.
6. Serrare le viti sugli Anelli in modo uniforme per mantenere il Corretto Allineamento.
7. Bloccare gli Attacchi sulla Slitta serrando le viti con una Chiave Dinamometrica.

Per l'Operazione di Lappatura procedere nel seguente modo:

1. Con il fisaggio degli Anelli alle Basi sarà possibile determinare il grado di lappatura necessaria.
2. Rimuovere la parte superiore in entrambi gli Anelli; avendo cura di contrassegnarli per reinstallarli sempre nella stessa posizione.
   Consiglio di contrassegnare, con Pennarello indelebile, le Aree i prossimità dei fori che non saranno interessate dall'Operazione; per convenzione usare un Segno per la parte Anteriore e due Segni per la Posteriore.
3. Applicare un Marcatore all'Interno degli Anelli per valutare l'avanzamento dell'Operazione di Lappatura.
4. Applicare all'Interno degli Anelli un Abrasivo specifico per Lappatura.
5. Ricollocare il Lappatore fra gli Anelli.
6. Reinstallare le meta superiori degli Anelli.
7. Serrare le viti in modo per consentire l'Operazione di Lappatura.
8. Raggiunto il giusto compromesso nel serraggio delle viti; muovere il Lappatore in Avanti e in Dietro ruotandolo simultaneamente di 90°, ripetere l'Operazione per 30 volte.
9. Rimuivere la parte Superiore degli Anelli.
10. Rimuovere i residui di Abrasivo presenti all'Interno degli Anelli.
11. Verificare l'usura del Marcatore applicato all'Interno degli Anelli.
    Le Aree lucidate saranno le uniche parti parallele.
    Gli Anelli Inferiori, con maggiori criticità per l'Allineamento, saranno maggiormente interessate dalla Lappatura rispetto alla sezioni superiori.
    Per garantire maggiore un uniformità anche sulle parti Superiori consiglio di stringere gradualmente le viti.
    Mai serrare completamente gli Anelli per evitare un'eccessiva Lappatura che potrebbe compromettere il Fissaggio dell'Ottica.
12. Riapplicare l'Abrasivo e procedere nell'Operazione di Lappatura come spiegato nei punti precedenti.
13. Pulire ed Ispezionare l'Interno degli Attacchi come descritto nei Punti Precedenti.
14. Continuare finché negli Anelli Inferiori la superficie Lappata raggiungerà 80%; valore limite per fornire un eccellente fissaggio per l'Ottica.
    Non eccedere oltre con l'Operazione di Lappatura.
15. Rimuovere con cura l'Abrasivo per la Lappatura.
    Rimuovere i residui eventualmente presenti nei Fori per il fissaggio degli Anelli Superiori.
16. Procedere all'Installare dell'Ottica seguendo le Istruzioni fornite dal produttore.
