Al termine del Controllo Interno procedere all'Allineamento gli Anelli per ridurre al minimo le tolleranze che potrebbero danneggiare l'Ottica.

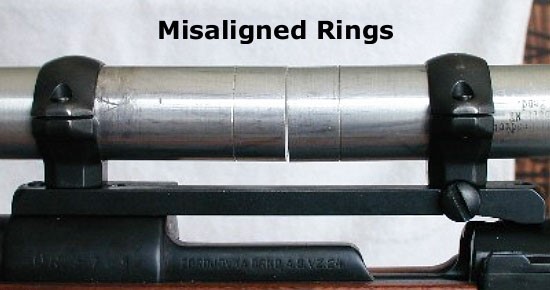

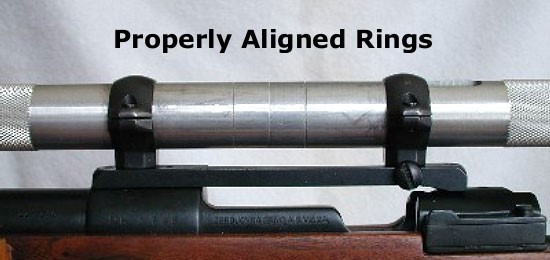

Controllare visivamente che i bordi degli Anelli siano paralleli al Tubo dell'Ottica.

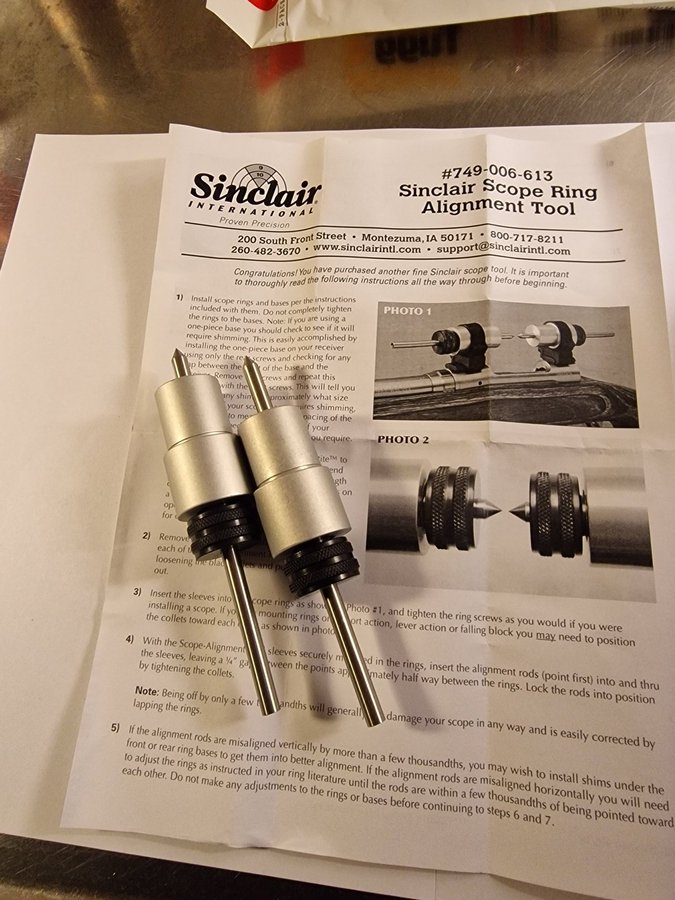

Per tale operazione consiglio l'uso di un'Asta per l'Allineamento dell'Ottica per consentire una facile installazione senza dannegiare l'Ottica.

Per il corretto uso dell'Asta per l'Allineamento, procedere nel seguente modo:

1. Installare le Base e gli Anelli seguendo le Istruzioni allegate.
Non serrare completamente gli Anelli alla Base.
Nota: Nel caso in cui vengano utilizzati Anelli a Slitta Singola sarà necessario verificare la presenza di eventuali Gap fra Slitta e Base.
Serrare solo le viti Posteriori sulla Slitta per controllare il Gap fra la Parte Anteriore e la Base; eseguire il medesimo controllo anche sulla Parte Posteriore serrando solo le viti Anteriori.
Al termine dell'operazione di controllo inserire gli Spessori appropriati per compensare il Gap.
Verificare la spaziatura fra i fori presenti sull'Azione.
Nota Importante: Nel caso in cui venga utilizzata la Loctite sulle Basi utilizzare il Tipo Blu di Grado Medio per facilitarne l'eventuale sostituzione.

2. Rimuovere le Aste per Allineamento in Acciaio Inox dallo Strumento allentando le Ghiere di Blocco.

3. Inserire le 2 Sezioni dello Strumento negli Anelli per l'Ottica.

4. Serrare le viti per bloccare lo Strumento.
In presenza di un Azione Corta installare le 2 Sezioni dello Strumento con le Ghiere di Blocco fra loro contrapposte.

5. Con le 2 Sezioni dello Strumento saldamente montate sugli Anelli, inserire le Aste di Allineamento con i Puntali fra loro contrapposti con un Gap di 1/4”.

6. Bloccare le Aste in posizione stringendo le Ghiere di Blocco.
Nota: La presenza di una Tolleranza di alcuni millesimi non dovrebbe danneggiare l'Ottica; se necessario rimuoverla lappando gli Anelli.

7. Se le Aste sono disallineate Verticalmente di qualche millesimo, Installare uno Spessore appropriato sulle Basi per ottenere un migliore allineamento.
Se le Aste sono disallineate Orizzontalmente sarà necessario regolare gli Anelli, come indicato nella Guida di Montaggio, fino ad ottenere una divergenza di pochi millesimi fra i 2 Puntali.
Non modificare agli Anelli o le Basi prima di procedere con le Operazioni descritte ai Punti da 7 a 8.
Procedere alle modifiche solo al termine delle Operazionw descritte ai Punti da 8 a 9.

8. Rimuovere una delle Aste di Allineamento reinserendola con l'Estremità Conica in modo che si accoppi perfettamente con l'altra Asta a Puntale.
Non forzare le Aste finché non sarà raggiunto il corretto Allineamento.
Fissare le Aste mediane la Ghiera di Blocco per meglio valutare le azioni da intraprendere per migliore allineamento.

9. In questa fase procediamo all'Allineamento degli Anelli e all'inserimento di eventuali spessori sulle Basi.
Per l'inserimento degli Spessori sarà necessario rimuovere le Basi ed gli Anelli.

Al termine dell'Allineamento reinstallare le due Sezioni con le Aste nella configurazione Punta – Cono per la verifica finale.
Se gli Attacchi e le Basi sono regolati correttamente le due Estremità dovrebbero adattarsi perfettamente.
Verificare l'accoppiamento fra le Aste controllando il Punto di Giunzione; una minima differenza non dovrebbe danneggere se eliminata mediante Lappatura degli Anelli.

Ad Anelli Allineati serrare le viti.
Procedere alla Lappatura Interna degli Anelli in ragione alla Tolleranza misurata al Punto 9.
