Verifica al Poligono

Montaggio Ottiche

Bench Rest - Carabina - Pistola

Al termine delle varie Operazioni procedere alla Calibrazione Finale in Poligono.

Qualora non fosse possibile procedere alla Calibrazione con il Reticolo sarà nessario inserite alcuni Spessori negli Anelli.

Tali Spessori consentono di compensare la Caduta (Alto/Basso) di conseguenza per Alzarne il Punto d'Impatto sarà necessario inserire uno Spessore nell'Attacco Anteriore mentre per abbassarlo nell'Attacco Posteriore.

Solitamente gli Spessori consentono di Compensare la Caduta (Alto/Basso) quando non sarà possibile correggerla attraverso la regolazione del Reticolo.

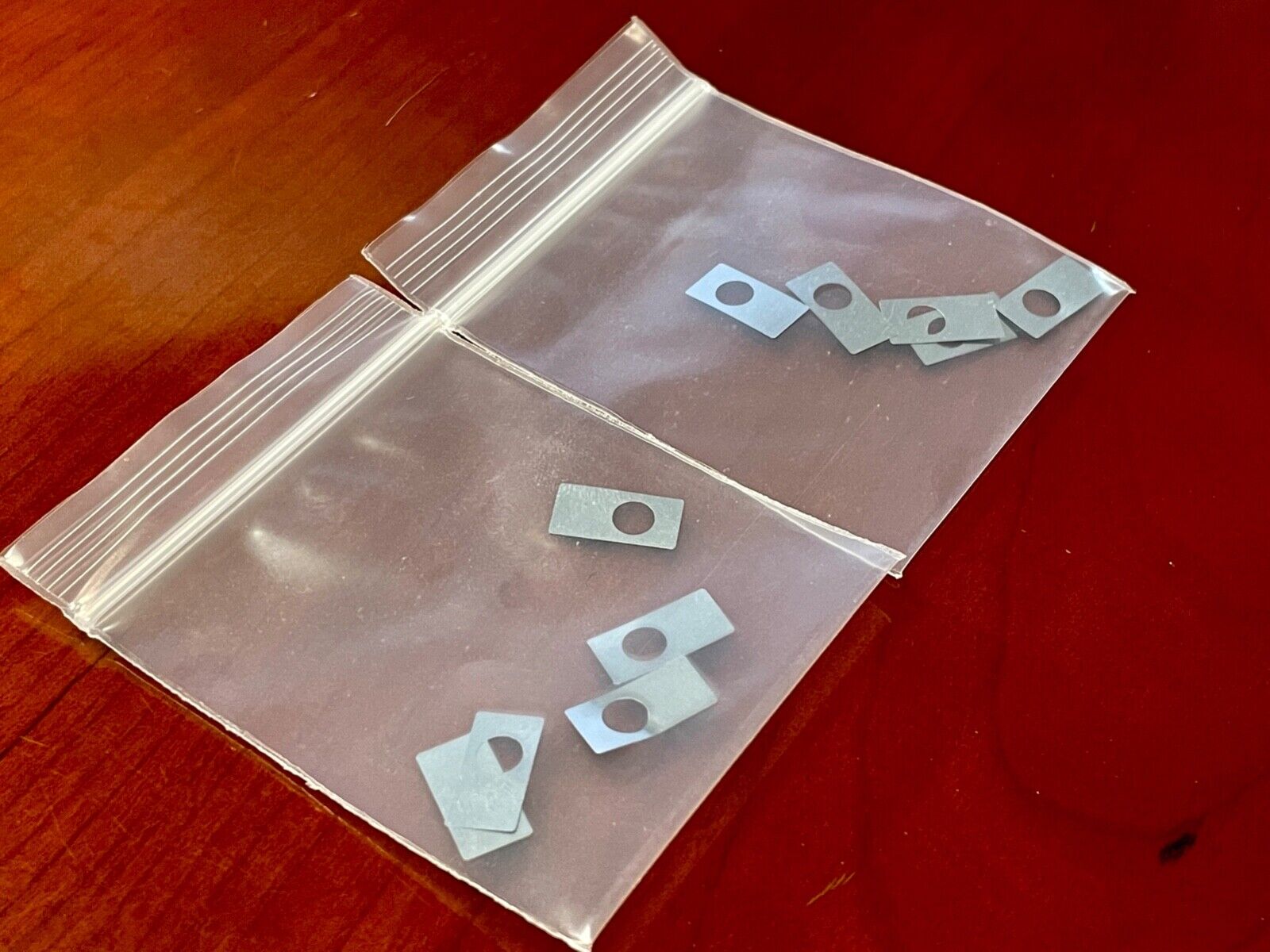

Per garantire il miglior risultato utilizzo il Kit Brownells AC-24 composto da vari fogli metallici 2-1/2” x 6" aventi i seguenti spessori: .001, .002,", .003", .005,", .010" e .015".

Non avendo a disposizione questo Kit specifico si può utilizzare un qualsiasi materiale come: Rondelle Metalliche, Distanziali, Teflion o Nastro Adesivo.

Consiglio di prestare particolare attenzione nell'uso degli Spessori per non danneggiare l'Ottica, quando utilizzati fra gli Anelli, poiché un'eccessiva pressione potrebbe danneggiarla permanentemente.

Seguenza di base per l'inserimento degli Spessori:

• 1°Fase: Selezione Spessore
  Nel caso venga utilizzato il Kit, descritto nel Paragrafo Precedente, sarà necessario selezionare solo lo Spessore appropriato.

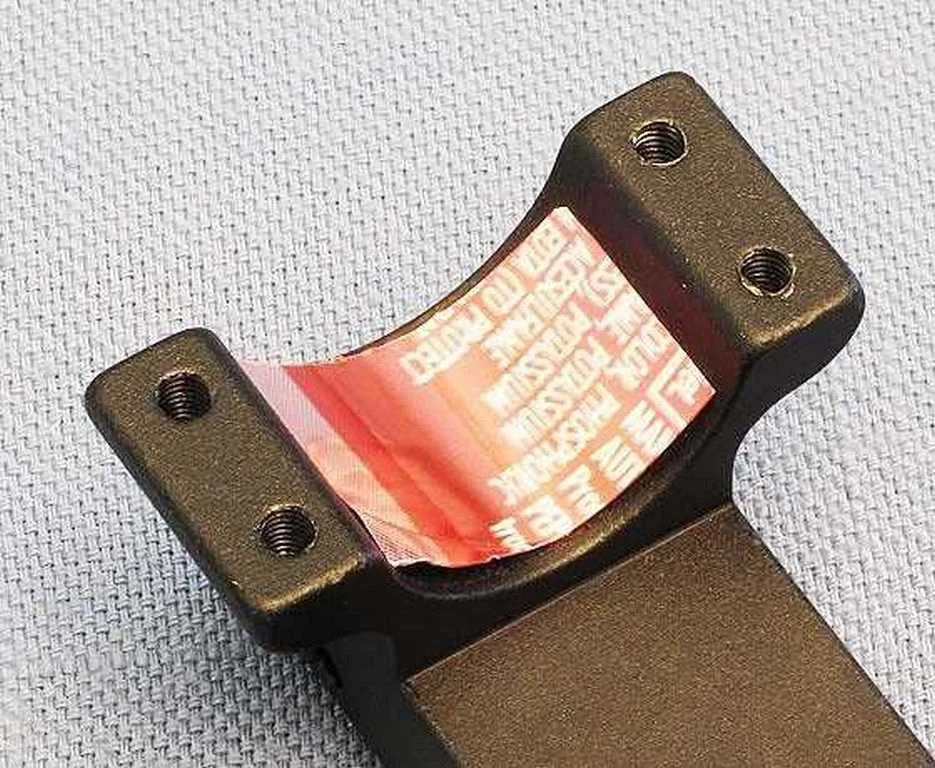

  Ritagliare gli Spessori per adattarli agli Anelli; consiglio l'uso di Spessori in Teflon non danneggiare l'Ottica.
• 2°Fase: Rimuovere l'Ottica
  Rimuovere l'Ottica dagli Anelli senza rinuovere la Parte Inferiore per non comprometterne l'Allineamento; consiglio l'uso di Spessori in Teflon non danneggiare l'Ottica.
• 3°Fase: Posizionare gli Spessori
  Posizionare gli Spessori in relazione al tipo di compensazione richiesta (Anteriore o Posteriore).
• 4°Fase: Reinstallare l'Ottica
  Ricollocare l'Ottica sugli Anelli con estrema cautela; consiglio l'uso di un Cacciavite Dinanometrica per ottenere la giusta coppia di serraggio senza danneggiare l'Ottica.
• 5°Fase: Livellare l'Ottica
  Verificare il Livellamento mediante l'uso di una Livella; se fosse necessario sostituire gli Spessori utilizzati.
• 6°Fase: Verifica dell'Ottica
  Prima di procedere alla Calibrazione Finale al Poligono verificate il corretto Allineamento mediante un Collimatore.
• 7°Fase: Azzerare dell'Ottica
  Procedere alla Calibrazione Finale al Poligono; se il problema persiste sostituire lo Spessore con quello più appropriato.

Tabella Scostamento Punto d'Impatto

Distanza Bersaglio		Spessore Shim		Scostamento Punto d'Impatto
25		0,001"		0,25"
50		0,001"		0,50"
100		0,001"		1,00"
200		0,001"		2,00"
25		0,002"		0,50"
50		0,002"		1,00"
100		0,002"		2,00"
200		0,002"		4,00"
25		0,003"		0,75"
50		0,003"		1,50"
100		0,003"		3,00"
200		0,003"		6,00"
25		0,004"		1,00"
50		0,004"		2,00"
100		0,004"		4,00"
200		0,004"		8,00"
25		0,005"		1,25"
50		0,005"		2,50"
100		0,005"		5,00"
200		0,005"		10,00"

Al termine della Calibrazione, se disponibile, rimontare il Collimatore sulla Canna per registrare l'Azzeramento Reale come riferimento per i controlli periodici sugli Organi di Mira.
