Fissaggio Basi
Montaggio Ottiche
Bench Rest - Carabina - Pistola
Fissaggio Basi
La prima Operazione per il Montaggio dell'Ottica consiste nell'istallazione delle Basi (o Base); il termine Base potrebbe fare riferimento anche Slitte Standard descritte nel Capitolo Successivo.
Per l'installazione procedere nel modo seguente:

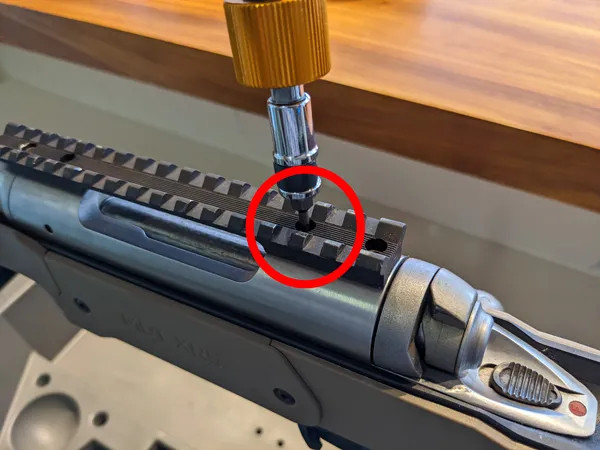

- Allineare le Basi (o Base) con i Fori presenti sulla Carabina verificando che la distanza fra gli Anelli sia compatibile per l'installazione dell'ottica.
- Serrare saldamente ogni singola vite; allo scopo di migliorare la tenuta delle viti potete utilizzare la Loctite.
Non eccedere nello stringere le viti per evitare il danneggiamento delle teste; si consiglia una Coppia di Serraggio di circa 15 – 20 Libre per Pollice.
Nella maggior parte dei casi non sarà necessario utilizzare alcun Spessore per eliminare i Problemi di Deriva (Destra/Sinistra) o Elevazione (Alto/Basso).

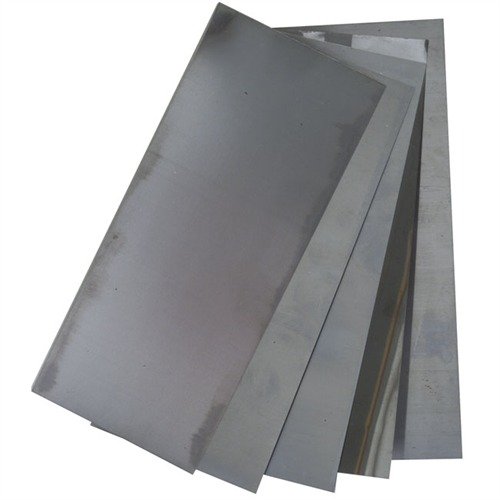

Kit Spessori per Ottiche
Solitamente questo Kit di Spessori consente di Compensare la Caduta (Alto/Basso) qualora non fosse possibile correggerla attraverso la regolazione del Reticolo.
Al fine di Alzarne il Punto d'Impatto sarà necessario inserire uno Spessore sotto la Base Anteriore mentre per Abbassarlo inserirlo Posteriormente.
Tabella Scostamento Punto d'Impatto
| Distanza Bersaglio |
Spessore Shim | Scostamento Punto d'Impatto |
||
| 25 | 0,001" | 0,25" | ||
| 50 | 0,001" | 0,50" | ||
| 100 | 0,001" | 1,00" | ||
| 200 | 0,001" | 2,00" | ||
| 25 | 0,002" | 0,50" | ||
| 50 | 0,002" | 1,00" | ||
| 100 | 0,002" | 2,00" | ||
| 200 | 0,002" | 4,00" | ||
| 25 | 0,003" | 0,75" | ||
| 50 | 0,003" | 1,50" | ||
| 100 | 0,003" | 3,00" | ||
| 200 | 0,003" | 6,00" | ||
| 25 | 0,004" | 1,00" | ||
| 50 | 0,004" | 2,00" | ||
| 100 | 0,004" | 4,00" | ||
| 200 | 0,004" | 8,00" | ||
| 25 | 0,005" | 1,25" | ||
| 50 | 0,005" | 2,50" | ||
| 100 | 0,005" | 5,00" | ||
| 200 | 0,005" | 10,00" |
Per garantire il miglior risultato utilizzo il Kit Brownells AC-24 composto da vari fogli metallici 2-1/2” x 6" aventi i seguenti spessori: .001, .002,", .003", .005,", .010" e .015".
Non avendo a disposizione questo Kit specifico si può utilizzare un qualsiasi materiale come: Rondelle Metalliche, Distanziali, Teflion o Nastro Adesivo.
Nel caso venga utilizzato il Kit, selezionare e ritagliare lo Spessore per adattarlo alle Basi.
