Guida Picatinny

Montaggio Ottiche

Bench Rest - Carabina - Pistola

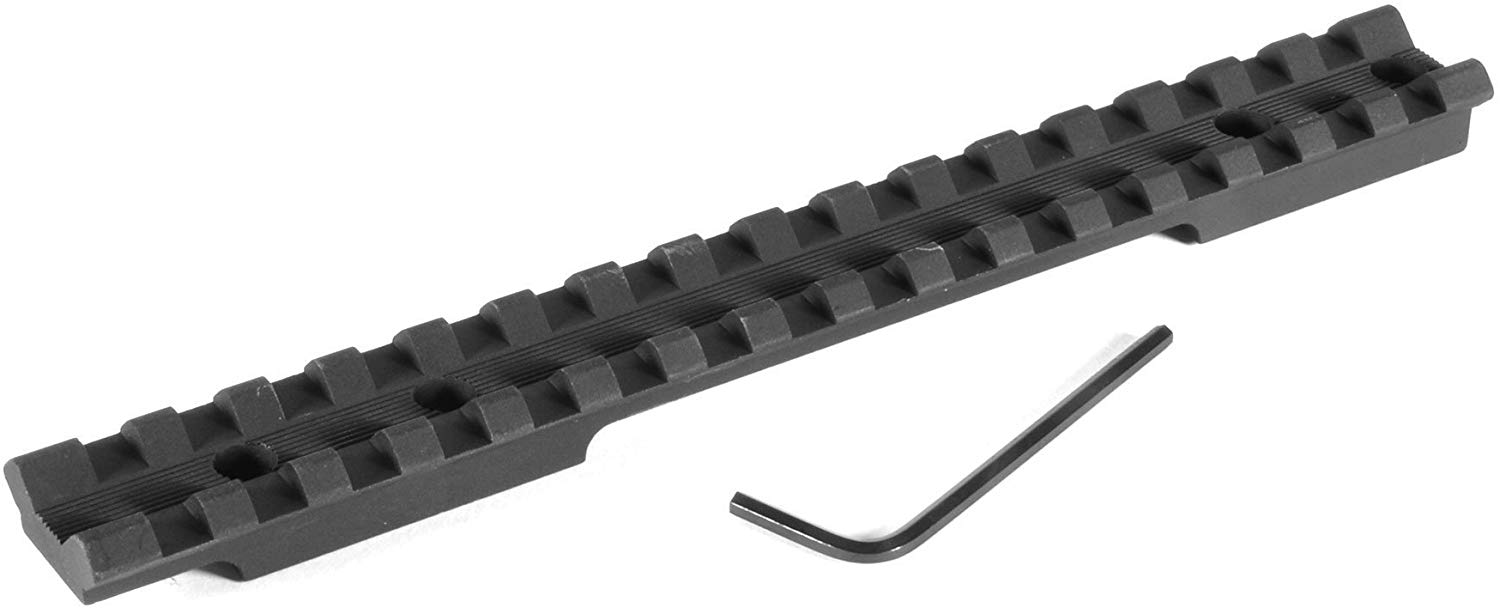

La Guida Picatinny costituita da una Slitta a Rotaia Standardizzata consente l'installazione, non solo per ottiche di puntamento, ma anche vari accessori utili nelle Armi Militari come: Torce Tattiche, Puntatori Laser, Maniglie aggiuntive, Lanciagranate ed Illuminatori IR.

Ufficialmente la Guida Picatinny viene identificata in ambito militare come MIL-STD-1913 o con la designazione NATO Standard STANAG 2324.

La Rotaia, costituita da una Serie di Scanalature a Sezione Rettangolare per il fissaggio degli Accessori, presenta un Profilo Laterale a 45° + 45° in grado di consentirne lo scorrimento e l'aggancio; a differenza della Slitta Weaver presenta una spaziatura costante fra i denti.

Allo scopo di garantire lo Standard Militare ogni Parametro Dimensionale presenta una Ridotta Tolleranza di costruzione; le specifiche sono:

1. Profondità della Scanalatura: 0.118" (± 0.008) [3 mm ± 0,20
2. Lunghezza della Scanalatura: 0.206" (± 0.008) [5,23 mm ± 0,20
3. Distanza tra il Centro di ogni Scanalatura: 0.394" (± 0.008) [10,00 mm ± 0,20]

In presenza di una Guida Picatinny consiglio di non procedere ad alcuna modifica sulla Slitta se un'eventuale correzione sarà realizzabile sugli Anelli o con il Reticolo dell'Ottica.

Qualora fosse necessario agire sulla Guida per la Correzione in Derivazione, consiglio l'uso di Attacchi Tipo Millett.

Questi particolari Attacchi consentono una regolazione sulla Derivazione (Destra/Sinistra( simile al Sistema STD ma su entrambi gli Anelli (Anteriore/Posteriore).

La Coppia di Torsione per il Corretto Fissaggio potrebbe variare rispetto alle Basi di conseguenza consiglio di contattare il Produttore.
