Allineamento Reticolo

Montaggio Ottiche

Bench Rest - Carabina - Pistola

Allentate gli Anelli per consentire le seguenti Operazioni:

1. Allineamento del Reticolo con la Base;
2. Distanza focale fra l'Occhio e l'Oculare.

Al termina della Procedura procedere alla verifica dei seguenti Parametri:

1. Reticolo perfettamente a fuoco;
2. Reticolo a Livello con le Basi.

Serrate le viti sugli Anelli in modo alternato per evitare che un'eccessiva pressione possa rovinare l'Ottica; la Coppia di Torsione corretta dovrebbe corrispondere a 15 – 25 Pollici per Libbra.

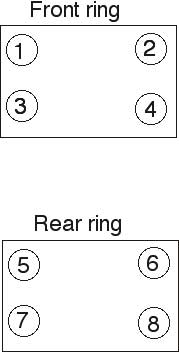

Qualora gli Anelli presentassero 4 viti per il Fissaggio sarà necessario serrarli secondo questa sequenza:

1 - 4 - 5 - 8 - 2 - 3 - 6 - 7

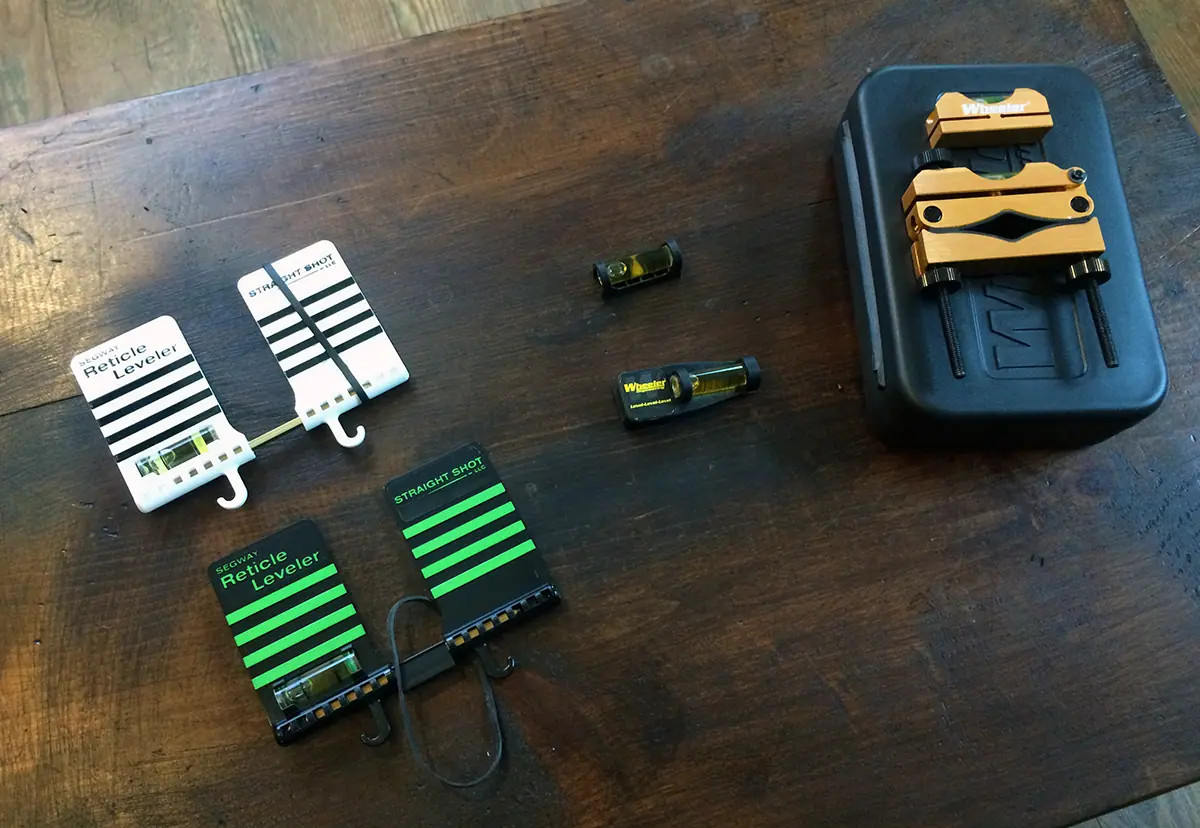

Per garantire un migliore risultato consiglio l'uso di una Livella per Ottiche.
