Canon Remote Control A2 PinOut

Il Connettore "Canon A2 Plug Connector" a 2 Poli sviluppato per controllare da remoto le A-Series Camera che potevano impiegare il Motor Drive MA & Power Winder A2.

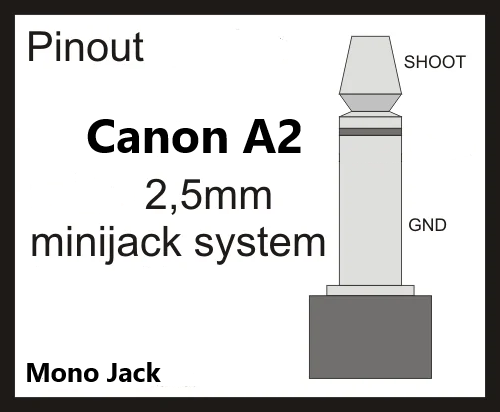

Utilizza un Connettore Standard a 2 Poli identico al MiniJack Mono da 2,5mm.

Consentiva l'impiego dei seguenti Accessori:

1. Remote Control 60 & 3
   Telecomando Cablato avente una Lunghezza del Cavo rispettivamente di 60cm e 3m.
   Disponibile anche la Prolunga E100 di 10m per estendere l'Impiego dei Telecomandi.
2. Internal Timer TM-1 Quartz
   Telecomando Cablato con Timer Integrato per Riprese Sequenziali Programmate.
3. Wireless Controller LC-1 Set
4. Telecomando Wireless ad Infrarosso per applicazioni Speciali.
   Composto da 2 Unità distinte: Trasmettitore & Ricevitore.

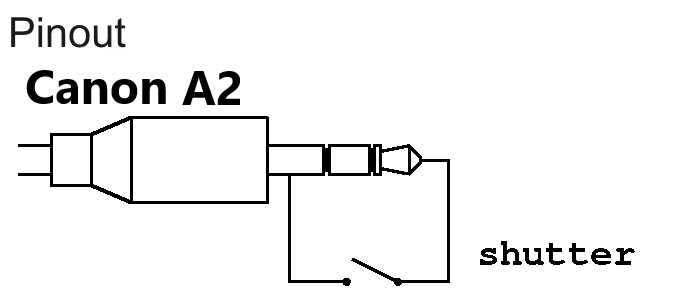

Il Sistema Cablato consente di controllare esclusivamente lo Scatto dell'Otturatore.

In questa configurazione per Attivare l'Otturatore Operazione (Scatto) basterà mettere a Terra (GND) il Pin Shoot.
