Canon EF-Series Mount Pinout

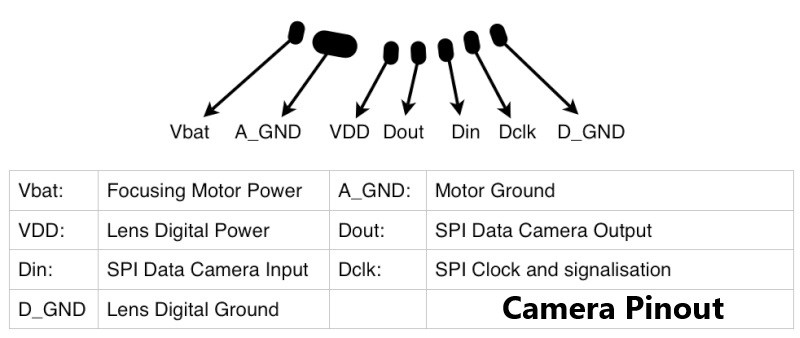

Configurazione dei Pin Lato Fotocamera:

• 1. Vbat: Focus Motor Power
  Alimentazione Motore (+6V) (OUT)
• 2 & 3. A_GND: Motor Ground
  Massa Alimentazione Motore
• 4. VDD: Lens Digital Power
  Alimentazione Logica & Diaframma (+5V) (OUT)
• 5. DOut (MOSI): SPI Data Camera Output
  Uscita Dati Fotocamera(OUT)
• 6. DIn (MISO): SPI Data Camera Input
  Ingresso Dati Fotocamera (IN)
• 7. Dclk (LCLK-SCLK-CPOL): SPI Clock & Signalisation
  Clock (~80kHz) (OUT)
• 8. D_GND: Lens Digital Ground
  Massa Alimentazione Logica & Diaframma
