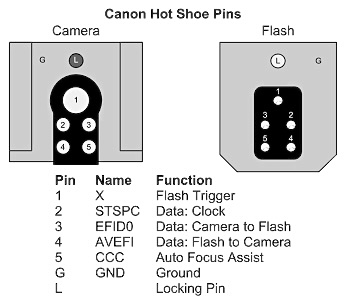

Canon Speedlite Flash Pinout

La Slitta Flash Canon presenta la seguente Configurazione:

• 1. X: Flash Trigger
  Segnale X-Sync
• 2. STSPC: Data Clock
  Segnale di Clock (Quench-TTL)
• 3. EFIDO: Data Camera > Flash
  Trasferimento Dati da Fotocamera a Flash (Ready)
• 4. AVEFI: Data Flash > Camera
  Canale Dati da Flash a Fotocamera (E-TTL)
• 5. CCC: Auto Focus Assist
  Segnale AF Auto Focus Assist (Focus Light)
• G. GND: Ground
  Massa Flash Trigger
• L. Locking Pin
  Perno di Blocco Flash

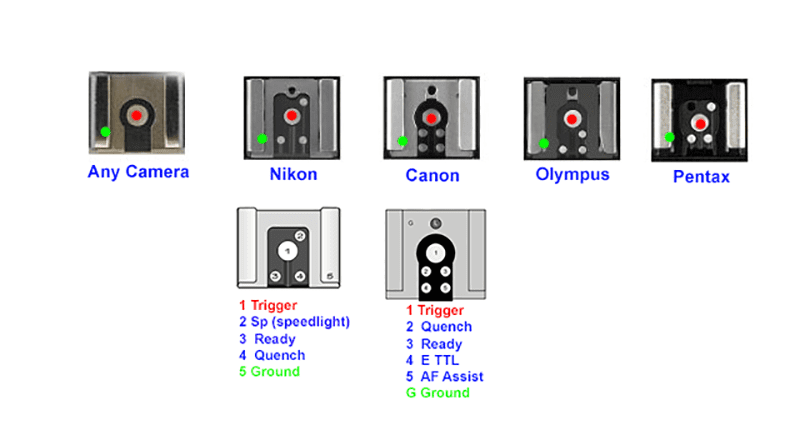

Configurazione dei Contatti Supplementari utilizzati sulle Slitte Flash dei maggiori Prodittori.
