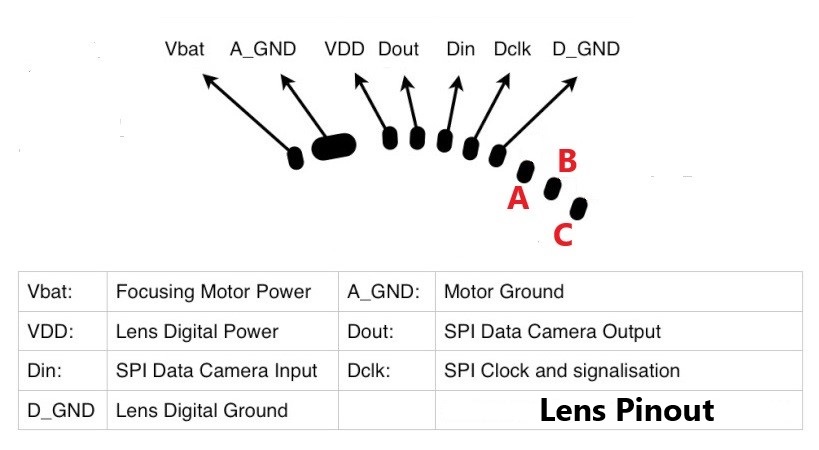

Canon EF-Series Lens Pinout

Configurazione dei Pin Lato Obiettivo:

• 1. Vbat: Focus Motor Power
  Alimentazione Motore (+6V) (IN)
• 2 & 3. A_GND: Motor Ground
  Massa Alimentazione Motore
• 4. VDD: Lens Digital Power
  Alimentazione Logica & Diaframma (+5V) (IN)
• 5. DOut (MOSI): SPI Data Camera Output
  Ingresso Dati Lens (IN)
• 6. DIn (MISO): SPI Data Camera Input
  Uscita Dati Lens (OUT)
• 7. Dclk (LCLK-SCLK-CPOL): SPI Clock & Signalisation
  Clock (~80kHz) (IN)
• 8. D_GND: Lens Digital Ground
  Massa Alimentazione Logica
• A. COM
  Teleconverter
• B. EXT0
  Life Size Converter & Extender x1.4
• C. EXT1<(br> Extender x1.4 & x2

I Pin dal 1 al 8 sono presenti su tutti gli Obiettivi e hanno una corrispondenza anche sul Corpo Macchina mentre i Pin A, B e C sono presenti solo sugli Obiettivi progettati per operare in combinazione con gli Extender (Moltiplicatore di Lunghezza Focale).

Combinando fra loro i Pin ABC sono possibili le seguenti Configurazioni:

1. Obiettivo Singolo
   Obiettivo senza Aggiuntivi Ottici
   Pin A,B,C Non Utilizzati.
2. Extender x1.4 + Obiettivo
   Moltiplicatore Lunghezza Focale x1.4
   Pin A, B e C in Cortocircuito.
3. Extender x2 + Obiettivo
   Moltiplicatore Lunghezza Focale x2
   Pin A e C in Cortocircuito (B Non Utilizzato)
4. Life Size Converter + Obiettivo
   Macro Converter 1:1
   Pin A e B in Corto Circuito (C Non Utilizzato)

La Sensibilità della Messa a Fuoco Automatica aumenta in relazione alla Fotocamera impiegata poiché in alcuni casi le Combinazioni Ottiche (Obiettivo + Extender) potrebbero non consentire AF Automatico.
Solitamente questo accade quando vengono impiegate Fotocamere Canon di Fascia Entry Level.

Quando la Documentazione Canon asserisce che un particolare Obiettivo risulta compatibile all'impiego con l'Extender non significa che sia completamente compatibile con qualsiasi Corpo Macchina poiché potrebbero non essere disponibili le Funzioni di Messa a Fuoco.

Per ovviare a tale inconveniente possiamo Mascherare la presenza dell'Extender isolando con del Nastro Adesivo i Pin A, B e C in modo da preservare AF anche in presenza di Combinazioni Ottiche con Apertura Massima Insufficiente.
