V. VERIFICA degli ORGANI di RIPETIZIONE

Archivio

ExOrdinanza

18. Comprende:

a) Esame della scatola serbatoio.

b) Esame del buon funzionamento del gancio d'arresto.

c) Controllo della forza di sollevamento dell'elevatore e del suo funzionamento.

19. Esame Scatola Serbatoio e Gancio d'Arrosto (14)
Si osserva se la scatola serbatoio presenta ammaccatane o deformazioni, e con un caricatore con cartucce da esercitazione si verifica se questo si introduce senza difficoltà, se resta facilmente preso dal gan­cio d'arresto, e se il caricature cade poi regolarmente quando e vuoto.

La mancata presa può dipendere (salvo deformazione del caricatore) da deterioramento della punta del gancio suddetto, o da guasto della molletta a spirale di questo.

20. Verificatore della Forza di Sollevamento dell'Elevatore e suo Controllo (15)

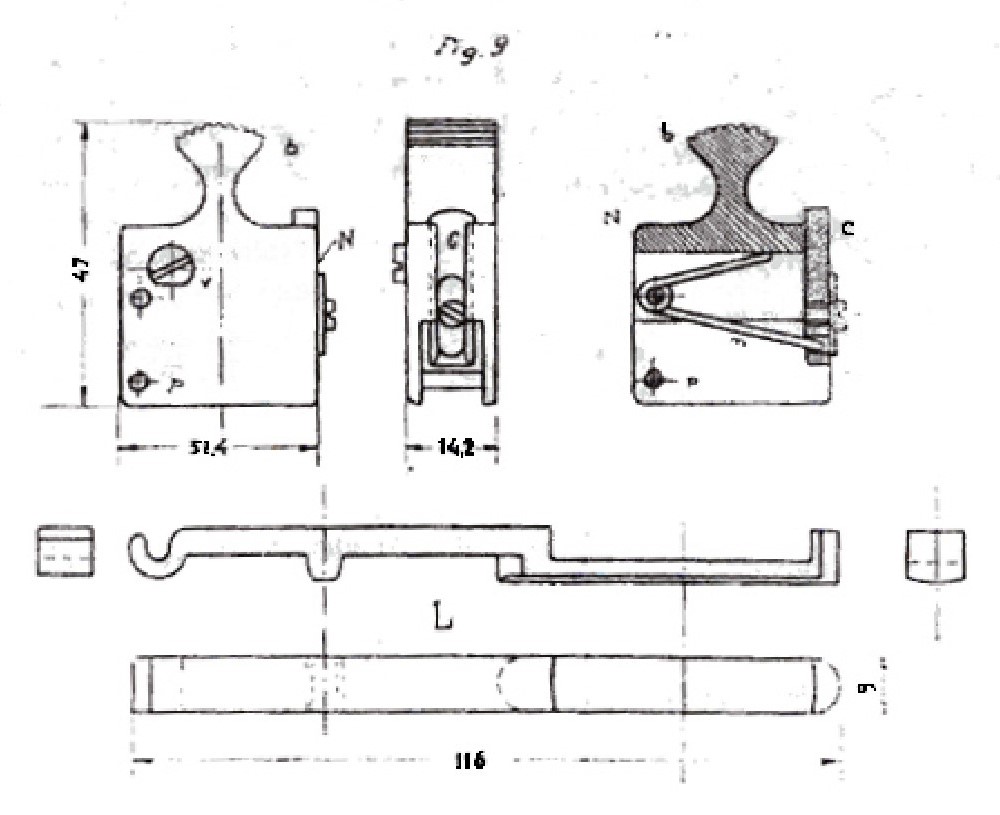

Serve per la verifica di cui al n.21, ed è costituito (Fig.9) da un blocchetto metallico N, con bottone b, e vite esterna di arresto v, e avente una scanalatura mediana in cui sono alloggiati una molla m, un cursore c, ed un perno p.

E' inoltre dotato di una Leva Controllo L che serve per con­trollare se il Verificatore si è mantenuto nelle condizioni di pre­cisione volute.

Per tale controllo si dispone il verificatore in modo che il bottone resti in basso e faccia inferiore in alto.

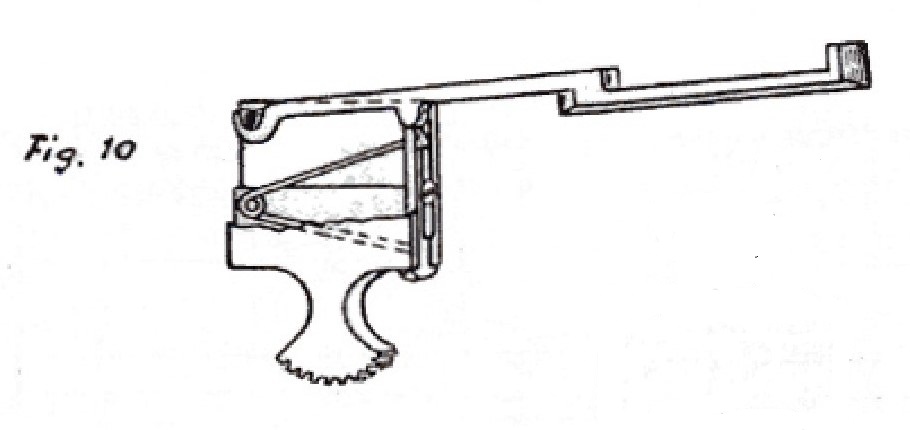

Si introduce il gancio della leva (Fig.10) sotto il perno p (fulcro) che si trova fissato nel corpo del Verificatore dalla parte opposta del cursore, in modo che il dente della leva si adagi sull’estremità inferiore del cursore, e si carica la leva nell’apposito piano di sostegno di un peso di bilancia di gr. 500, tenendo fermo con la mano sinistra il Verificatore, e in modo che il suo piano superiore resti orizzontale.

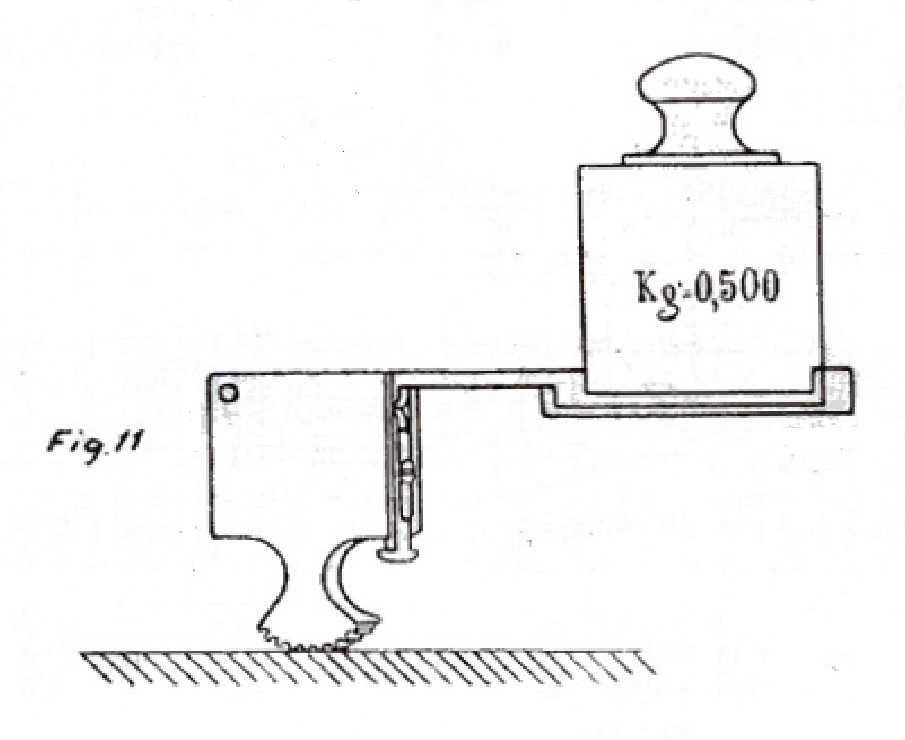

Il Verificatore è di buon servizio quando la leva si dispone oriz­zontale, ossia il suo piano superiore coincide col piano superiore del blocchetto del Verificatore, disposto come si è detto (Fig.11).

Se la leva si abbassa oltre il limite sopradetto (viene cioè a trovarsi al disotto della posizione orizzontale), il Verificatore non può essere impiegato, e deve inviarsi alla fabbrica d'armi per essere regolato.

21. Verifica dell'Elevatore (15)

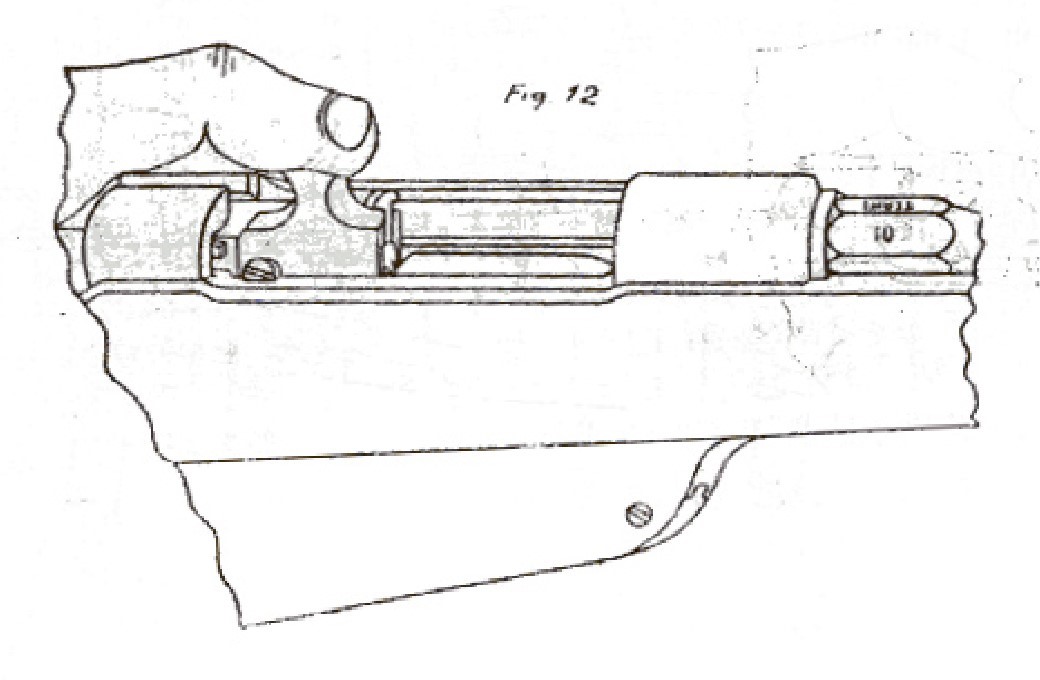

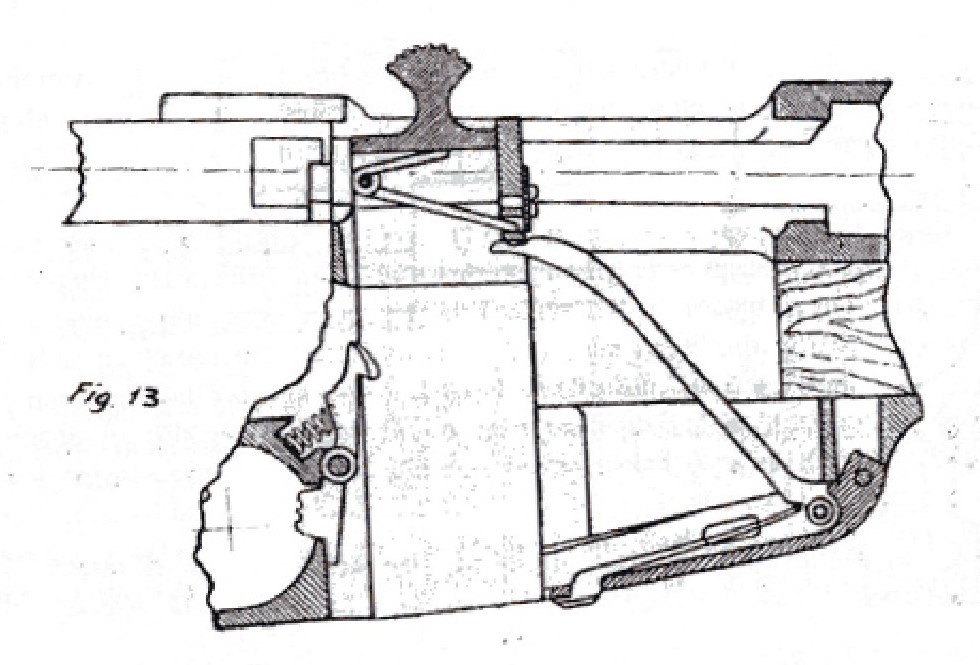

Si esegue introducendo il Verificatore della Forza di Sollevamento dell'Elevatore nel vano per il passaggio del caricatore fino a che la stia vite di arresto appoggi sulla taccia superiore destra dell'apertura di caricamento, col cursore verso la la bocca del fucile (Fig.12 e 13).

Se cursore del Verificatore cede, è segno che la forza di sollevamento dell'elevatore sufficiente è può produrre il regolare spostamento in alto delle cartucce; quindi l'elevatore è di buon servizio.
Se al contrario, il cursore non si muove vuol dire che elevatore possiede una forza inferiore a quella richiesta, oppure che, per difetto di fabbricazione, non si ottiene un suf­ficiente sollevamento.
In tal caso all'arma viene applicato un nuovo congegno di ripetizione completo.

Questa verifica è di grande importanza, poiché se l'elevatore o ha perduto la forza necessaria o non si solleva abbastanza, il con­gegno di ripetizione non funziona più a dovere, dando luogo a frequenti inceppamenti.
