IV. VERIFICA degli ORGANI
di ESTRAZIONE e di ESPULSIONE

Archivio

ExOrdinanza

16. Verifica dell'Estrattore (12)

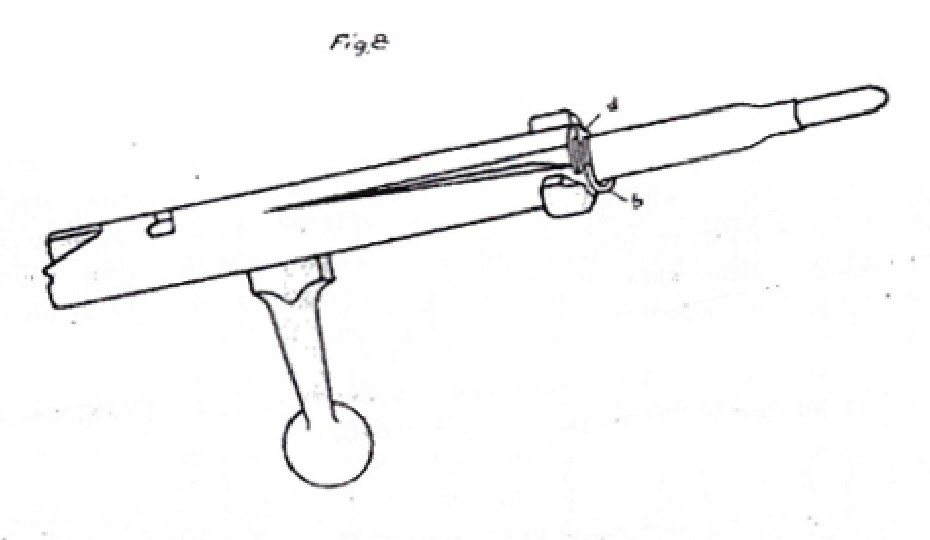

Si esegue sull'otturatore tolto dall'arma osservando se la falsa cartuccia si investe regolar­mente sulla testa dell'otturatore, restando presa col fondello dal beccuccio b e dall'unghia d dell'estrattore (fig.2 e 8) il cui impegno deve avvenire con un leggero scatto.

Affinché ciò si verifichi e necessario, fra l’altro, che l’unghia dell'estrattore risulti lievemente distaccata dai piano della testa del cilindro otturatore, in modo da potersi spostare liberamente senza attrito.

Se l'investimento avviene con troppa facilità o con eccessivo sforzo si deve sostituire l'estrattore.

Nei casi in cui anche dopo aver sostituito l'estrattore più volte occorra forzare la cartuccia per investirla, è segno che l'estrattore, per soverchia profondità dell'incastro del cilindro otturatore in cui è alloggiato, viene a risultare con la testa troppo vicina all'asse del cilindro stesso.
Occorre allora far riparare il cilindro otturatore dalla fabbrica d'armi.

17. Verifica dell'Espulsore (13)
Consiste nel riconoscere se la testa dell'espulsore sporge di circa 5 mm. dal foro della culatta mobile.

In caso diverso (ciò che avviene raramente) il difetto può di­pendere specialmente dalla rottura o deformazione della sua mol­letta a spirare (cfr. n.15).
