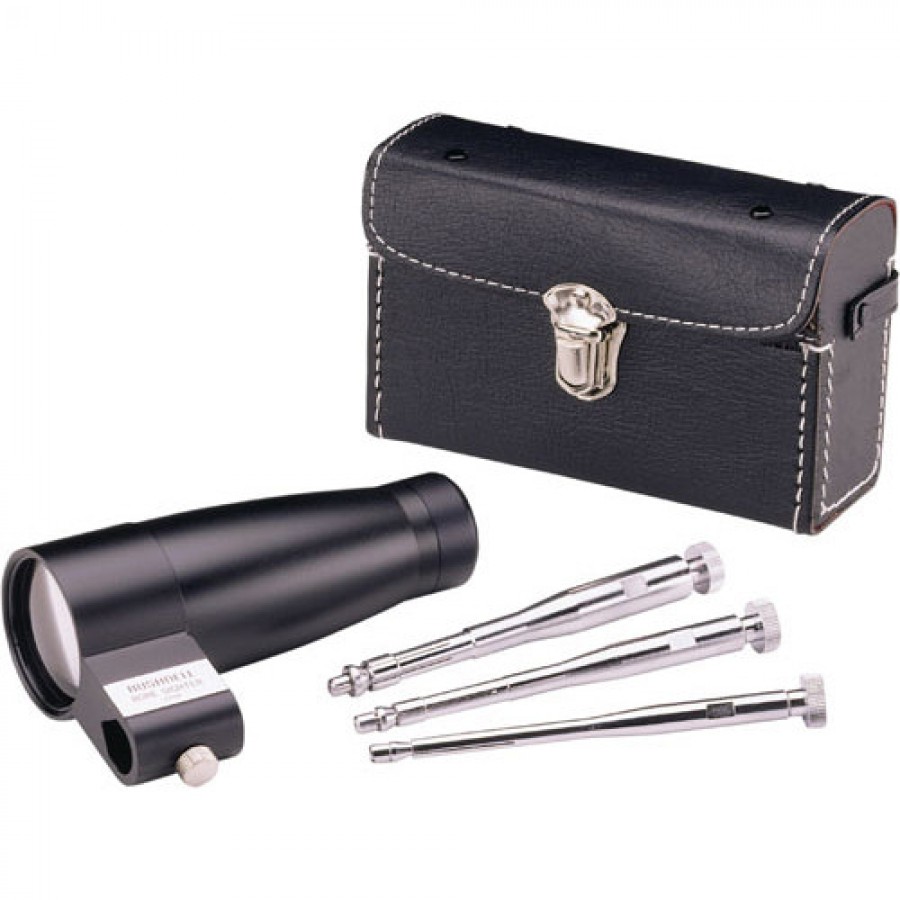

Collimatore Ottico

Montaggio Ottiche

Bench Rest - Carabina - Pistola

ATTENZIONE: Prima di procedere con le Operazioni accertarsi sempre che l'Arma sia completamente Scarica.
Ispezionare visivamente la Camera di cartuccia & Caricatore per garantire che tutte le Munizioni siano state Rimosse.

L'uso del Collimatore presuppone una minima conoscenza della Balistica per determinare il Punto di Riferimento a 100 Yard che compensi la Caduta del Proiettile.

Per questi principi un Calibro .30 presenterà sempre una Traiettoria Inferiore rispetto ad un .270 a 100 Yard di conseguenza il Riferimento sul Collimatore sarà al di sopra dello “Zero” in modo da compensare la Caduta del Proiettile e l'Altezza degli Attacchi.

Solitamente nella Verifica in Poligono si potrà riscontrare uno scostamento di circa 0.5” a 100 yard rispetto al Punto di Mira ottenuto con il Collimatore.
NOTA: L'eventuale Scostamento fra il Punto di Mira e Calibrazione sarà amplificato in ragione all'Ingrandimento dell'Ottica.

Normalmente le Canne possono presentare una Leggera Curvatura che non avrà alcun effetto sulla precisione del Collimatore.
Tale considerazione sarà valità solo se non interesserà gli ultimi 2,5” o 3” dal vivo di volata dove la Traiettoria del Proiettile viene influenzata.

I Collimatori sono calibrati con la Messa a Fuoco all'Infinito di conseguenza un'Errore di Parallasse sarà evidente con un Punto di Mira a breve distanza.
Per Compensarne l'Errore Regolare la Messa a Fuoco sull'Ottica per ottenere una maggiore nitidezza sul Reticolo.

ATTENZIONE: Non Modificare la Calibrazione del Collimatore.
L'eventuale Ricalibrazione sarà possibile solo in Fabbrica da Personale Specializzato.

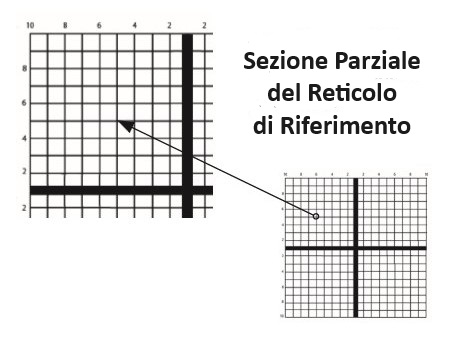

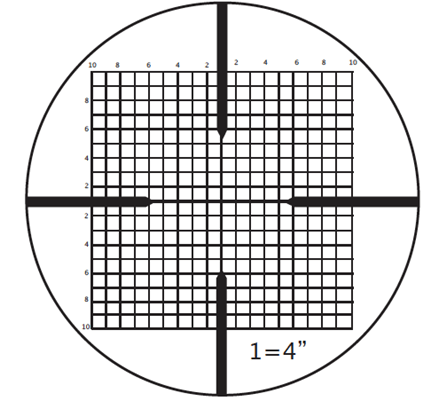

AVVERTENZA: Solitamente la Griglia di Riferimento, presente sul Collimatore, presenta una Spaziatura Standard fra le Righe pari a 4” a 100 metri.

Qualora il Punto di Mira coincida con il Riferimento Centrale (Collimatore posto a 2,5” dal Vivo di Volata) avremo per Definizione lo “Zero” Ottico o Meccanico.

L'uso del Collimatore consente di Calibrare gli Organi di Mira in Carabine & Pistole limitando i Tiri di Prova al Poligono.

A causa delle numerose variabili coinvolte sarà necessario procedere alla Calibrazione Finale.

Per il Fissaggio dell'Adattatore sul Vivo di Volata procedere nel seguente modo:

1. Posizionare la Carabina sul Rest.

2. Selezionare l'Adattatore specifico al Calibro della Carabina.

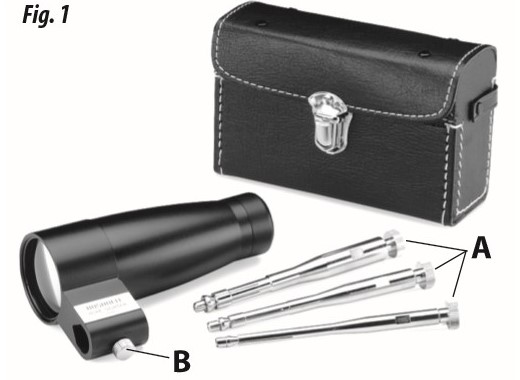

AVVERTENZA: Per Chiudere i Supporti di Blocco Svitare completamente la Vite di Chiusura in Senso Antiorario (Fig.1/A).

3. Inserire sull'Adattatore il Collimatore dall'Estremità Opposta alla Vite di Blocco.
AVVERTENZA: Rivolgere l'Incavo, presente sull'Asta, verso il Basso (Fig.1/B).

4. Fissare saldamente il Collimatore sull'Adattatore stringendo la Vite di Blocco.

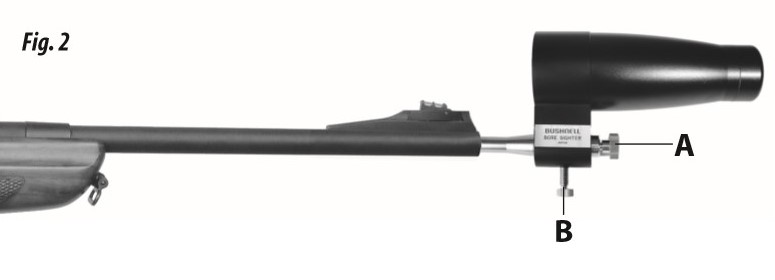

5. Inserire nel Vivo di Volata il Collimatore (Fig.2).

6. Mantenendo in Posizione Aperta la Vite di Chiusura, Allineare la Griglia di Riferimento presente sul Collimatore con il Reticolo dell'Ottica.

7. Bloccare saldamente in Sede il Collimatore mediante la Vite di Chiusura presente sull'Adattare.
NOTA: Stringendo la Vite di Chiusura i Supporti di Blocco Aperti impediranno la Rotazione del Collimatore.

AVVERTENZA: L'uso del Rest al Poligono consentirà al Tiratore di raggiungere una migliore accuratezza in fase di calibrazione.

Al termine dell'Operazione di Fissaggio, Posizionare la Carabina sul Rest per procedere alla Calibrazione dell'Ottica nel seguente modo:

• Rimuovere i Tappi dalle Torrette per Regolare il Reticolo.
• Allineare la Griglia di Riferimento sul Collimatore con il Reticolo sull'Ottica.
• Rimuovere il Collimatore dalla Carabina per Procedere alla Calibrazione Finale in Poligono.
• Rimuovere il Collimatore dalla Carabina.
• Calibrazione Finale in Poligono.
• ATTENZIONE: Prima di Procedere, Verificare che l'Arma sia Completamente Scarica (Camera di Cartuccia & Serbatoio).
• Installare il Collimatore per Registrare la Posizione del Reticolo rispetto alla Griglia di Riferimento.
  AVVERTENZA: Integrate la registrazione con i Dati relativi alla Ricarica.

Per la Regolazione delle Guide Metalliche procedendo nel seguente modo:

• Installare il Collimatore sulla Carabina.
• Posizionare la Carabina sul Rest.
• Allineate il Mirino a Guide Metalliche con la Griglia di Riferimento sul Collimatore.
• Rimuovere il Collimatore dalla Carabina.
• Calibrazione Finale in Poligono.
• ATTENZIONE: Prima di Procedere, Verificare che l'Arma sia Completamente Scarica (Camera di Cartuccia & Serbatoio).
• Installare il Collimatore per Registrare la Posizione delle Guide Metalliche rispetto alla Griglia di Riferimento.
  AVVERTENZA: Integrate la registrazione con i Dati relativi alla Ricarica.

Il Collimatore viene spesso utilizzato per verificare il Corretto Assemblaggio dell'Arma al Termine delle Operazioni di Manutenzione & Pulizia.
Poiché Incorretto Accoppiamento fra Azione & Calciatura (Bedding) potrebbe pregiudicarne l'Accuratezza.

Per Riallineare Azione & Calciatura (Bedding) utilizzare una Mazza in Legno per Simularne il Rinculo.
Colpire il Vivo di Volata con Calcio a Terra finché Bedding non sarà rientrato in Sede.

Tale procedura consente la verifica sul Corretto Montaggio dell'Ottica: Tenuta degli Anelli & Serraggio degli Attacchi;
