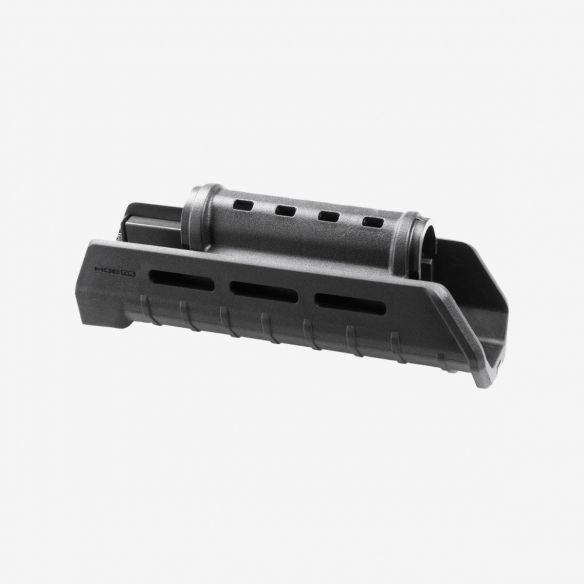

Sono disponibili sul mercato delle Astine Paramano che garantiscono, oltre ad una migliore dissipazione del Calore, la possibilità di installare degli Accessori Tattici attraverso alcune Slitte Picatinny applicabili sull’Astina.

Per le Operazioni di Montaggio dell'astina Tattica procedere nel modo seguente:

Fase 1: Svitare il Perno Universale per il Bipode che ha la funzione di Blocco per l’Astina; facendo attenzione di non smarrire la Base di Supporto.
Rimuovere l’Astina facendola scorre in avanti per liberarla dai Recessi Anteriori e dalla Guida Posteriore.
Successivamente con la liberazione dell’Astina procedere alla rimozione dalla Canna spingendola verso il Basso.
NOTA: Durante l’Operazione di Rimozione prestare attenzione alla Molla Antagonista presente all’Estremità Posteriore dell’Astina.

Fase 2: Inserire l’Astina sulla Canna, Sarà necessario esercitare una notevole pressione per completare l'Operazione a causa delle Ridotte Tolleranze.

Fase 3: Spingere l'Astina verso il Castello per Bloccarla nei Recessi Anteriori & Posteriori.
Sarà necessario esercitare una notevole forza per completare l'Operazione a causa delle Ridotte Tolleranze.
Completare l'istallazione inserendo il Perno Universale con relativa Base di Supporto nell'Astina per bloccarla in sede ove richiesto nel Manuale Tecnico.
Prima di Procedere verificare che l?astina si completamente Bloccata in sede.
NOTA: Qualora non fosse presente l’alloggiamento per la Molla Antagonista procedere all’istallazione senza inserirla.

Fase 4: Se disponibile nel Kit procedere all’istallazione della Protezione Superiore per il Pistone Presa Gas seguendo le Istruzioni contenute nel Manuale Tecnico dell’Astina.

Fase 5: Eseguire il controllo funzionale sull’Arma prima dell’uso al Poligono.
