ATTENZIONE (Malfunzionamenti Meccanici)
In caso di Malfunzionamento Meccanico dell’Arma interrompere immediatamente la Sessione di Tiro e Scaricarla.
La Sessione di Tiro dovrà essere interrotta immediatamente anche in presenza: Espulsione di Gas o Polvere Abnorme, Inneschi della Cartuccia Forati, Suono allo Sparo Abnorme o Bossolo Rigonfio o Rotto.
In tali condizioni Scaricare immediatamente l’Arma per portarla da un Armaiolo Specializzato per un controllo accurato.
Prima di procedere a qualunque Operazione sulla Arma accertarsi che sia completamente Scarica.
Prima di iniziare una Sessione accertarsi sempre che la Canna non presenti alcuna Ostruzione.

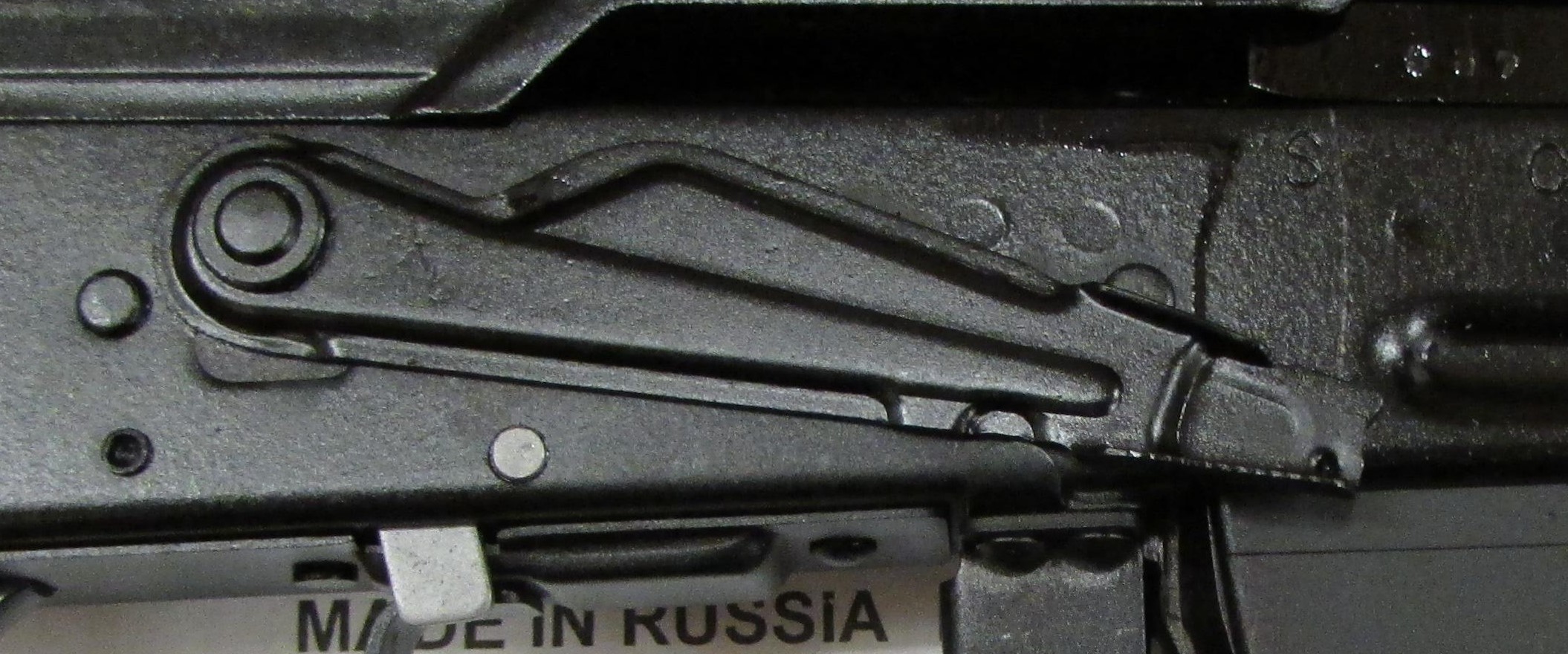

Leva di Sicura Blocco Otturatore

La Sicura, situata sul Castello al di sopra del Grilletto, consente di Inserire o Disinserire la Sicura Manuale.

A. Quando la Leva viene spostata in Posizione completamente Sollevata questa bloccherà il movimento dell'Otturatore e del Grilletto.

B. Quando la Leva viene spostata nella Posizione Inferiore questa consentirà all’Otturatore di muoversi liberamente di conseguenza premendo il Grilletto sarà possibile Sparare.

NOTA: Disattivare la Sicura Manuale solo quando si vuole iniziare una Sessione di Tiro al fine di prevenire possibili incidenti.

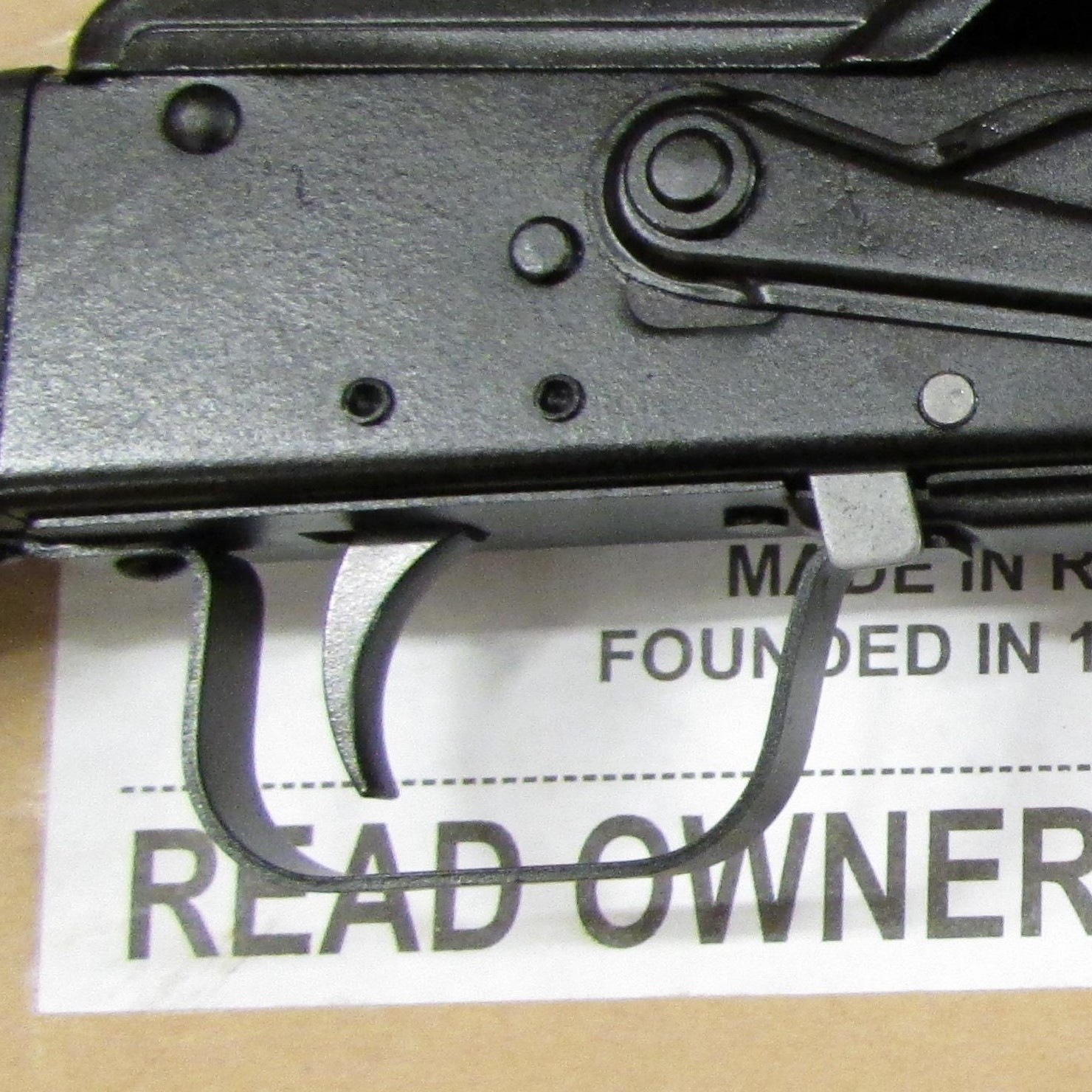

Grilletto

Il Grilletto, protetto dalla Guarda, consente, a Sicura Disinserita, di Sparare.

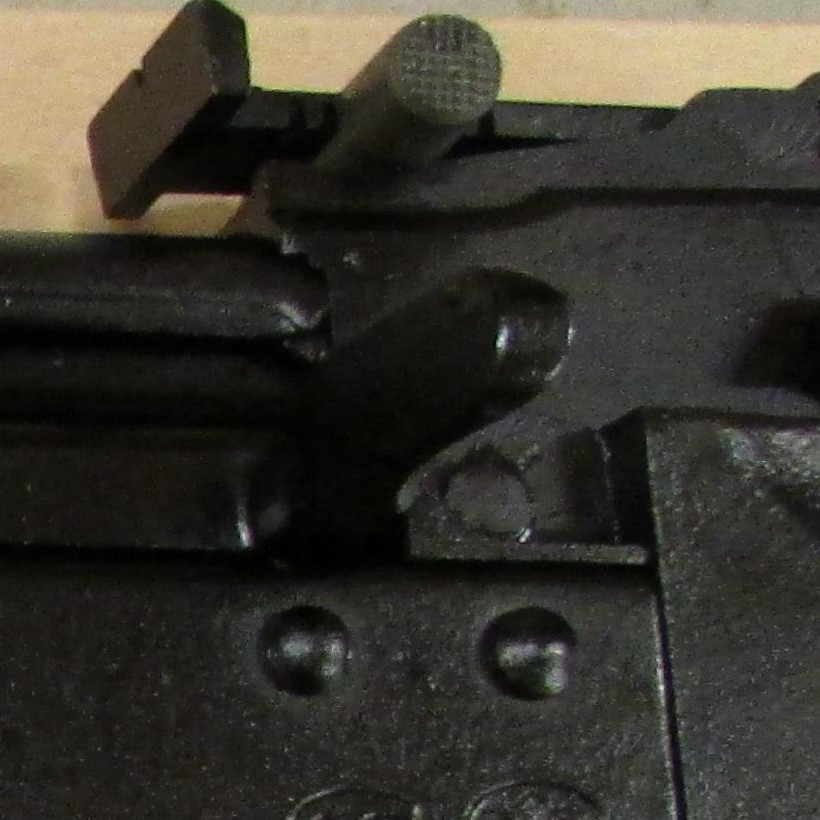

Unghia di Armamento dell'Otturatore

L’Unghia di Armamento, situata sul Lato Destro dell'arma, sporgendo dall'Otturatore consente di Caricare o Scaricare l’Arma.

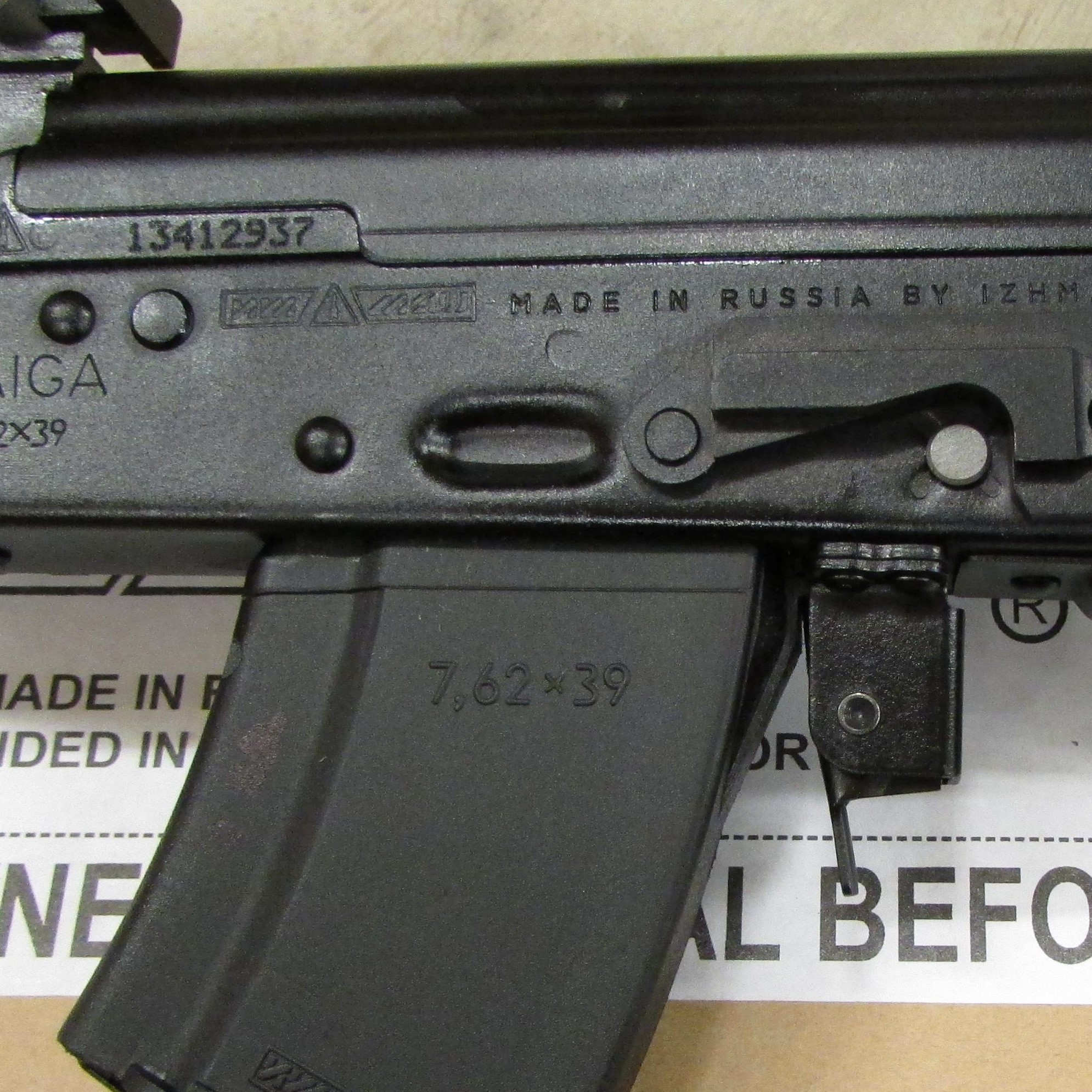

Leva di Rilascio Caricatore

La Leva di Rilascio viene utilizzata per l’Inserimento o la Rimozione del Caricatore.

A. Per inserirlo agganciare l’Aletta Anteriore del Caricatore con il Recesso presente nella parte anteriore della finestra d’inserimento Caricatore.
Con l’Aletta inserita nel Recesso sarà possibile far portare in Posizione di Blocco il Caricatore.

B. Per rimuoverlo spingere la Leva di Rilascio in avanti in modo da abbassarlo per procedere al Rilascio.

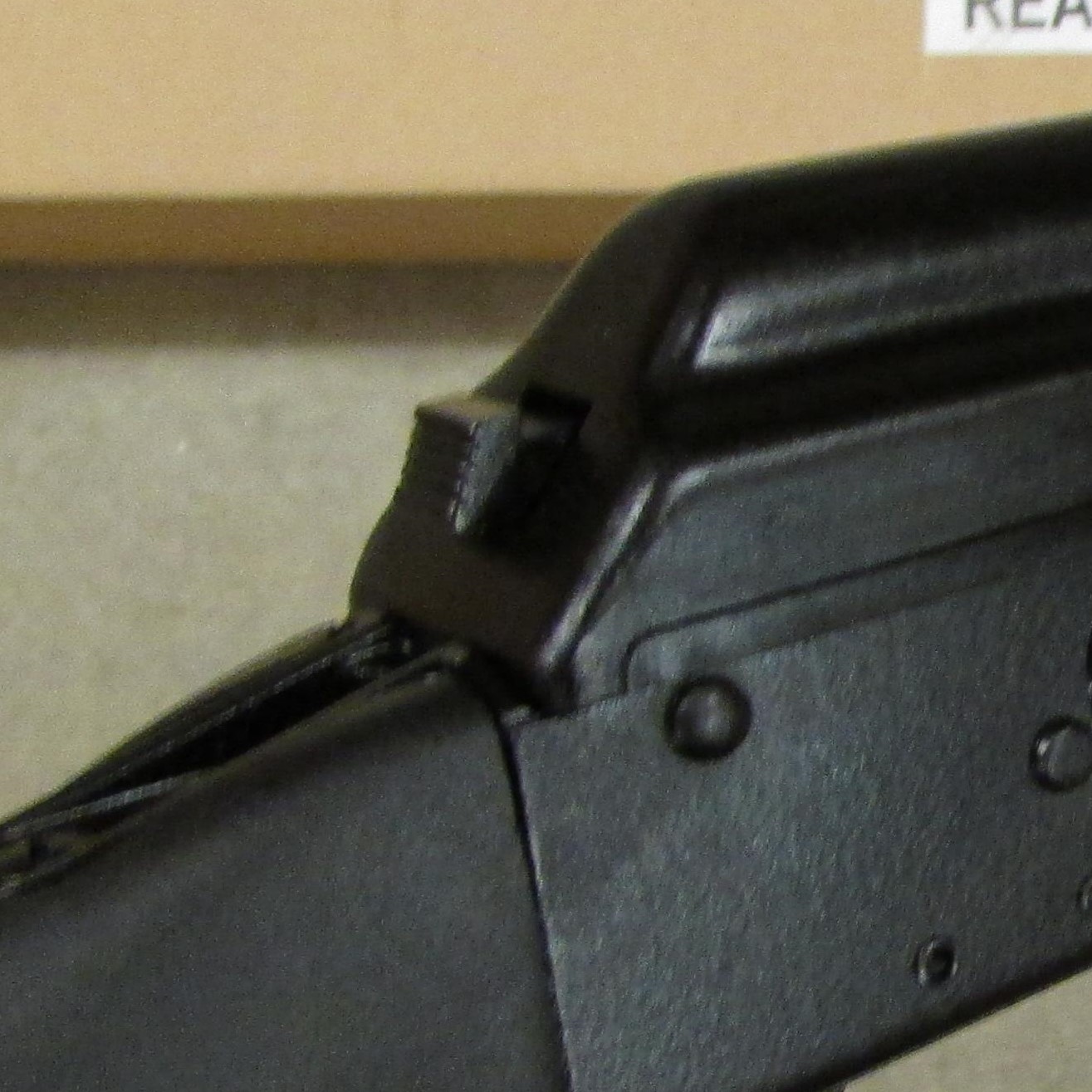

Fermo di Rilascio Castello Superiore

Il Fermo di Rilascio, situato nella parte Posteriore del Castello sopra al Calcio, consente di rimuovere il Coperchio Antipolvere e il Gruppo Otturatore l’Operazione di Smontaggio & Pulizia.

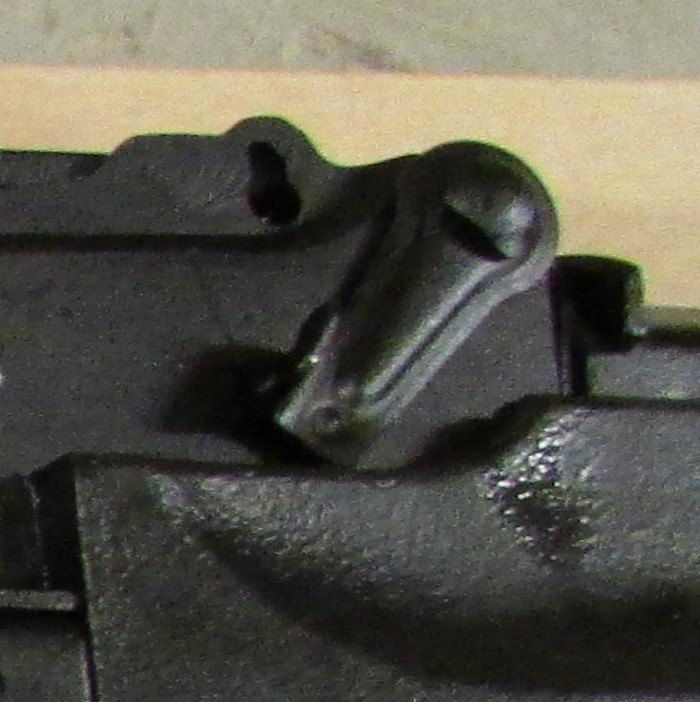

Leva di Rilascio Gruppo Presa Gas

La Leva per il Rilascio, situata anch’essa sul Castello Superiore, consente di rimuovere il Gruppo Presa Gas per le Operazioni di Smontaggio & Pulizia.

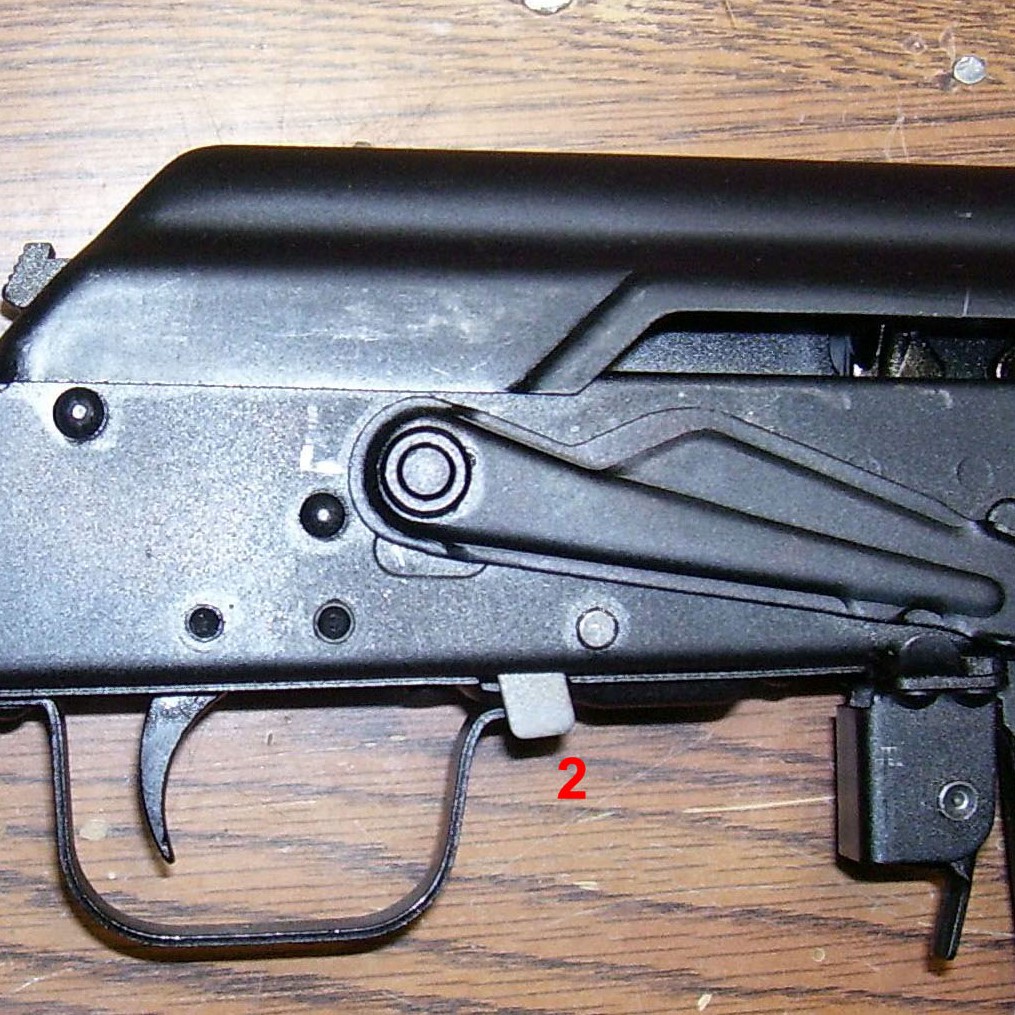

Fermo dell’Otturatore (Opzionale)

Il Fermo dell’Otturatore, disponibile solo per alcuni Modelli, consente, con Sicura Disinserita, di Bloccare l’Otturatore in Posizione Aperta per facilitare le Operazioni di Caricamento & Scaricamento.

NOTA: Al completamento dell’Operazione di Caricamento con il Fermo dell’Otturatore inserire immediatamente la Sicura al fine di prevenire possibili incidenti.
