ATTENZIONE:
Quest'Arma, progettata per funzionare correttamente solo con Ricambi Originali, non dovrà in nessun caso montare parti alterate o modificate non originali per evitare problemi di Sicurezza all’Arma e al Tiratore.
Per ogni Operazione di Manutenzione Straordinaria sarà sempre richiesto l’intervento di un Armaiolo Specializzato.

NOTA: Verificare Accuratamente l’Arma dopo ogni Operazione di Smontaggio o Rimontaggio.

NOTA: Puntando l’Arma in una Direzione Sicura verificare che l’Arma sia completamente Scarica.
Durante ogni Operazione Inserire sempre la Sicura Manuale.

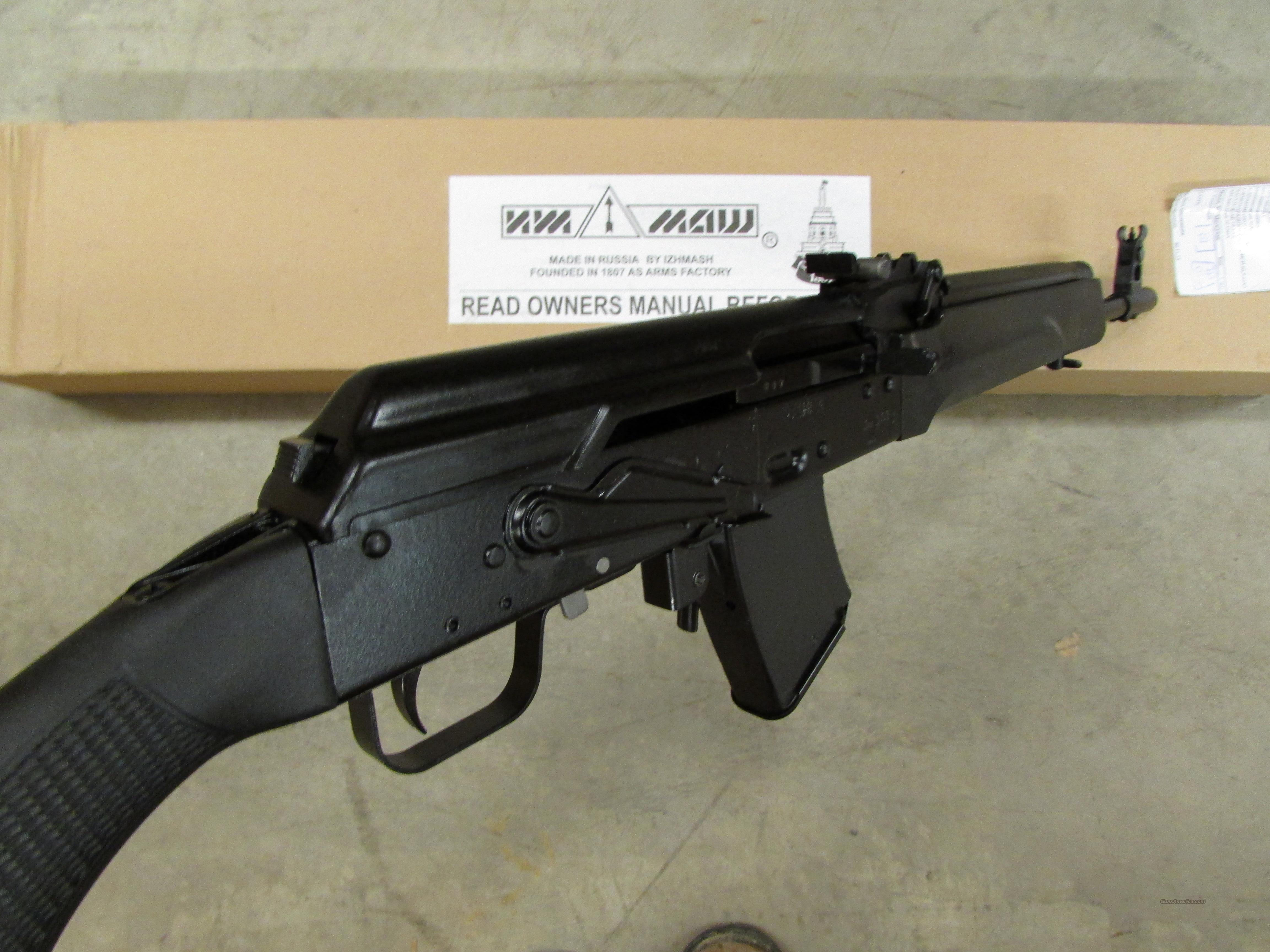

Per l'Operazione di Smontaggio rrocedere nel seguente modo:

A. Con l'Otturatore in Posizione Avanzata e Sicura Inserita.

B. Premere il Fermo di Rilascio Castello Superiore.

C. Mantenendo il Fermo premuto, rimuovere il Coperchio Antipolvere dal Castello per esporre l’Otturatore e i Meccanismi Interni dell’Arma.

D. Spingere in Avanti il Fermo di Rilascio Castello Superiore per liberarlo dalle Guide e procedere successivamente allo Smontaggio del Gruppo Otturatore sollevandolo verso l’Alto.

NOTA: Prestare particolarmente Attenzione poiché la Molla di Recupero sarà in Tensione.

E. Disinserire la Sicura Manuale per tirare il Gruppo Otturatore sul retro e procedere alla Rimozione dal Castello.

F. Per Separare l'Otturatore dal relativo Supporto; spostarlo all’Indietro per farlo ruotare di 1/2 Giro in Senso Antiorario quindi muovendo in Avanti procedere all’Estrazione.

NOTA: Per Rimontare l’Arma iniziare con l’Assemblaggio del Gruppo Otturatore seguendo il procedimento inverso descritto in questa Sezione.

Per Rimuovere il Gruppo Presa Gas procedere nel modo seguente:

a) Ruotare la Leva di Rilascio, situata sotto alla Tacca di Mira Posteriore, verso l’Altto utilizzando il Contenitore degli Accessori fornito a Corredo con l’Arma.

b) Staccare il Tubo Presa Gas dalla Canna con un Movimento verso l’Alto.
