Retainer Plate

Archivio

Armi Corte

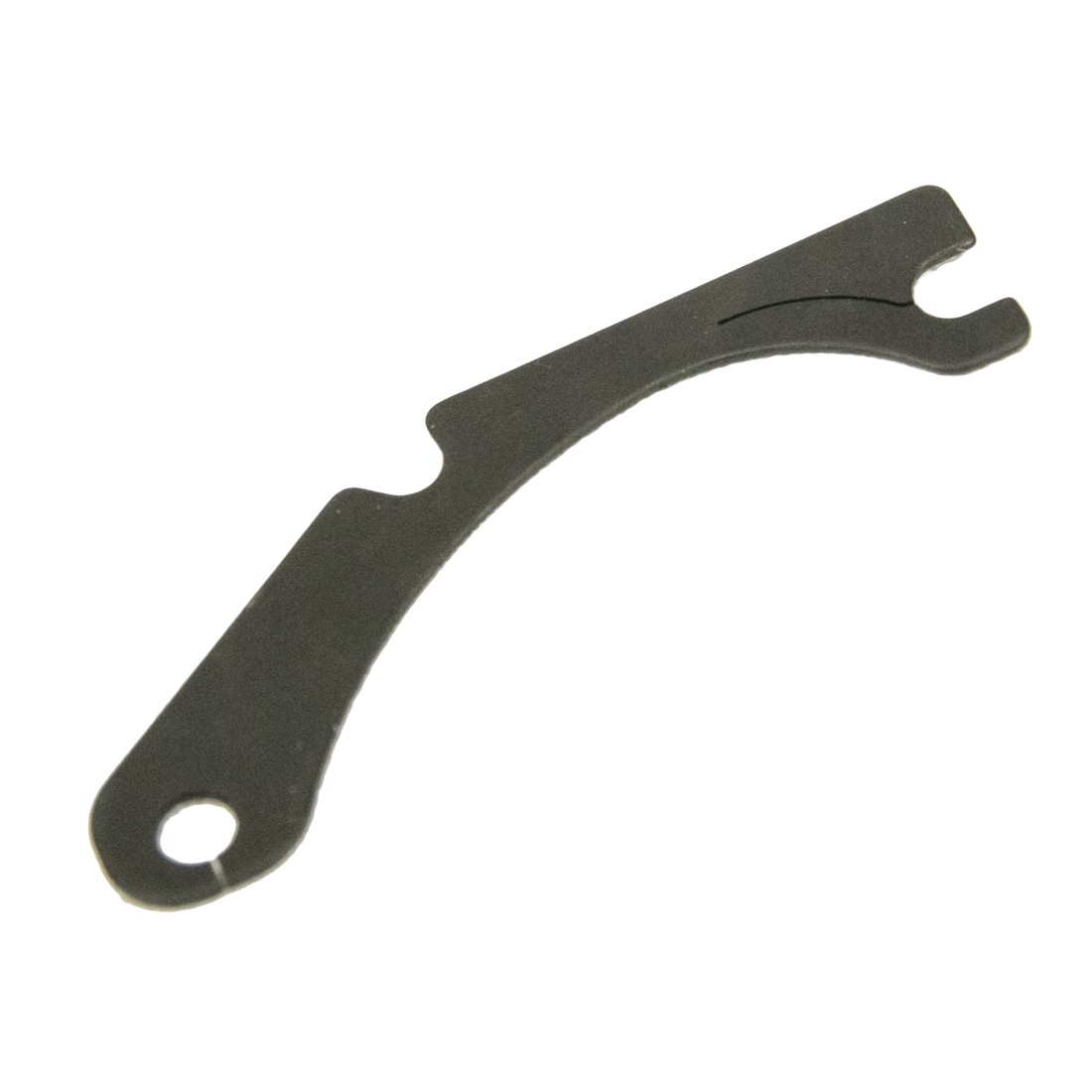

Questa piastra in acciaio, che sostituisce il Sistema di Blocco Shepherd's Crook, mantiene saldamente il Cane e i Perni del Gruppo di Scatto in posizione migliorandone l’Accuratezza.
Consente inoltre di facilitare le Operazioni di Montaggio, Manutenzione e Pulizia dell’Arma senza graffiare o danneggiare le superfici interne del Castello.

NOTA: Verificare la corretta installazione prima una Sessione di Tiro al Poligono poiché un'incorretta installazione potrebbe compromettere il funzionamento dell'Arma.

Per installazione del Retainer Plate procedere nel modo seguete:

1. Rimuovere dall’Arma il Selettore della Sicura Manuale, il Gruppo Otturatore e la Molla di Recupero.

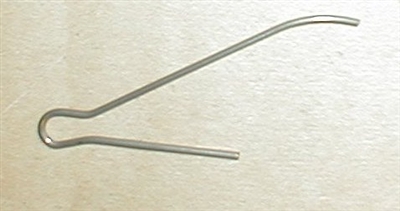

2. Successivamente procedere alla rimozione del Sistema di Blocco Shepherd's Crook dalle Scanalature presenti nel Gruppo di Scatto e nei Perni del Cane.

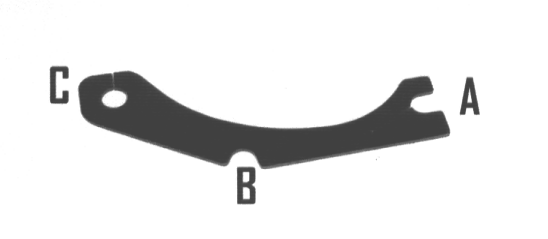

3. Procedere al Motaggio del Retainer Plate in modo che l'Estremità A sia perfettamente bloccata nella scanalatura presente sul Perno del Cane, fra la relativa Molla e la superficie del Castello.
NOTA: Spostare, se necessario, la Molla del Cane in modo da sistemare nella posizione corretta il relativo Perno.

4. Mantenendo in sede l’Estremità A del Retainer Plate, ruotarlo verso il basso finché la Tacca B entri nella Scanalatura presente nel Perno del Grilletto.
NOTA: Verificare che la la Tacca sia perfettamente bloccata nella Scanalature sul Perno del Grilletto.

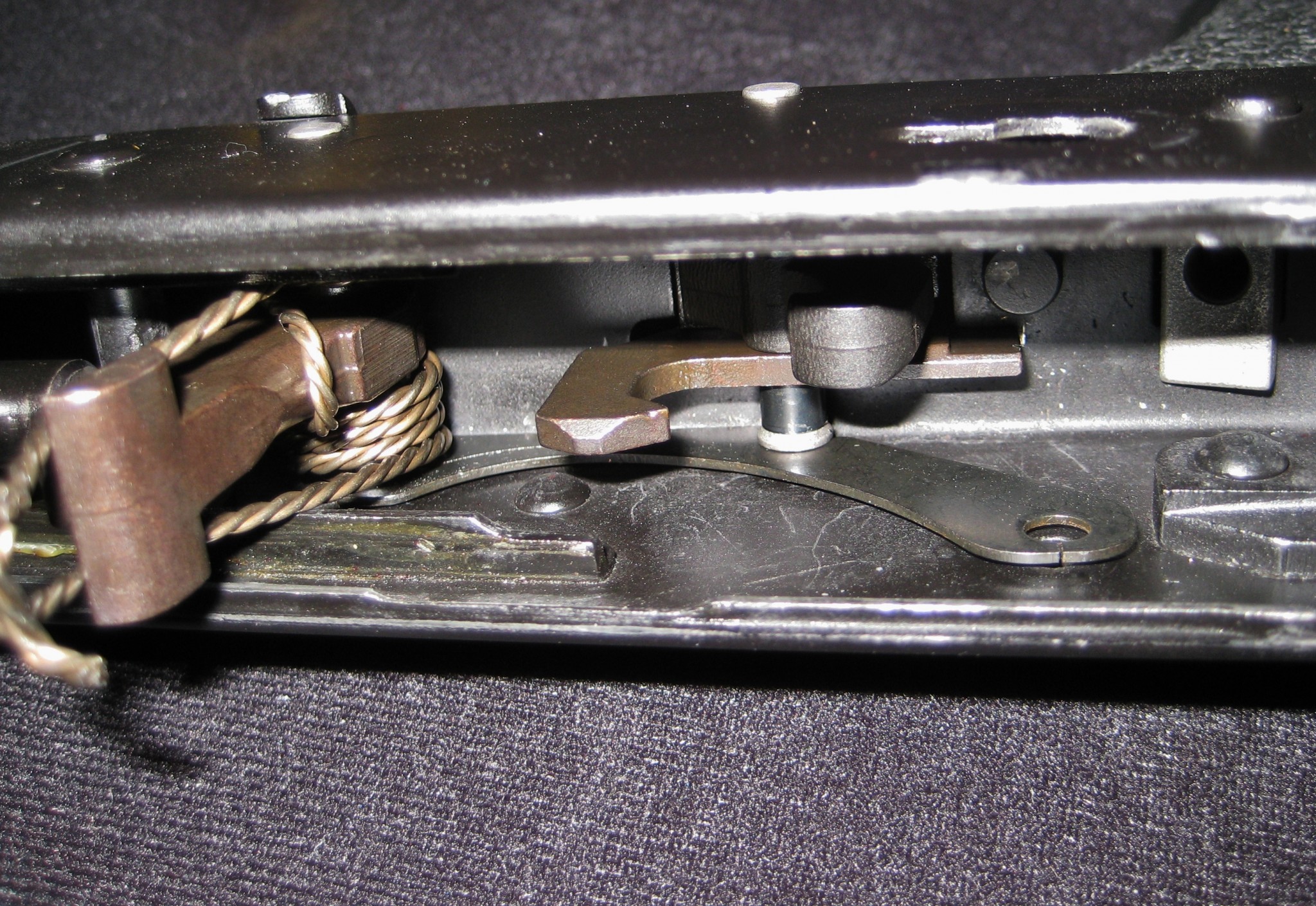

5. Per completare l’istallazione inserire il Perno, presente sul Selettore della Sicura Manuale, attraverso il foro all’Estremità C del Retainer Plate fino a bloccarlo in sede nel Castello.

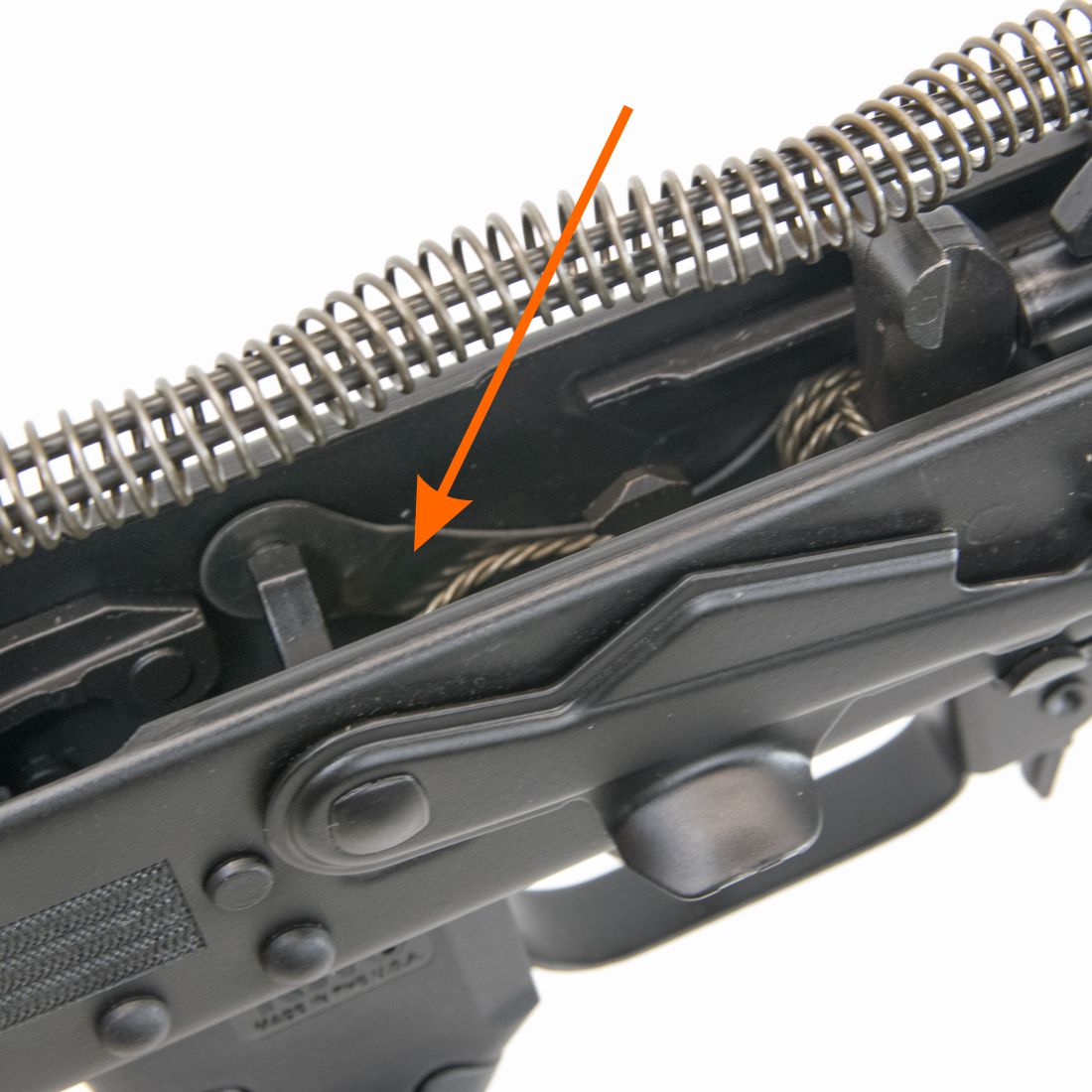

NOTA: Se il Retainer Plate sarà correttamente istallato in sede l’estremità C dovrebbe risultare perfettamente all’allineata con foro per il Selettore della Sicura Manuale.
