Assemblaggio Otturatore & Carabina

La Carabina viene solitamente spedita in una Scatola di Imballaggio con Otturatore & Carabina Disassemblati di conseguenza prima di procedere controllate accuratamente l’Arma per verificare che la Canna non presenti alcuna Ostruzione.

Dopo completamento rimosso gli Imballaggi dalla Carabina procedere nel seguente modo:

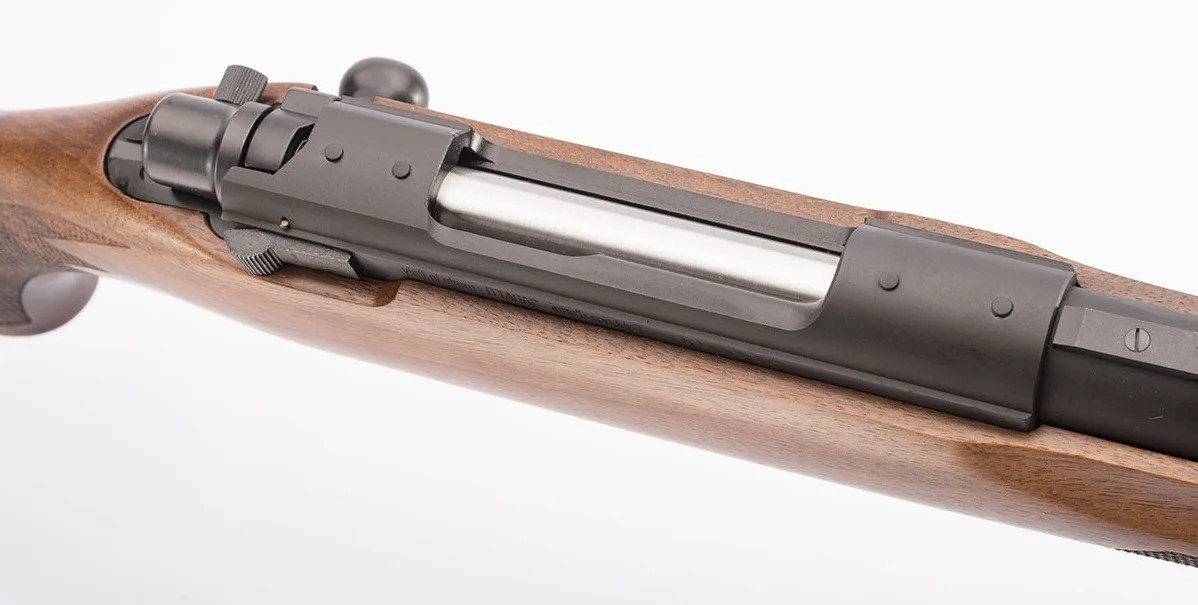

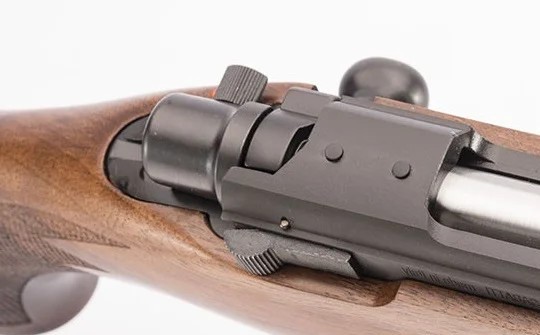

A. Afferrando il Manubrio dell’Otturatore infilare la Testa dell’Otturatore nel corrispondente foro sulla Scatola di Culatta in modo che lo spacco longitudinale che compare sul Corpo Otturatore sia posizionato orizzontalmente dal lato sinistro e possa ingaggiare la Leva di Sgancio e Fermo Otturatore posizionata posteriormente sul lato sinistro della Scatola di Culatta.

B. Spingere in avanti l’Otturatore nella Scatola di Culatta in modo che il Pulsante di Sgancio & Fermo Otturatore si inserisca nel suo spacco quindi portarlo in avanti sino a fondo corsa.

C. Ruotare il Manubrio dell’Otturatore in Senso Orario di 60° per portarlo in Posizione di Chiusura.

N.B.: Scaricare eventualmente la Tensione della Molla del Percussore, tenendo premuto il Grilletto durante l’Operazione di Chiusura dell’Otturatore.
Prima di Procedere verificare che Camera di Cartuccia & serbatoio siano completamente Vuoti.

Disassemblare Otturatore & Carabina

Per Disassemblare Otturatore & Carabina procedere nel seguente modo:

A. Puntando l’Arma Scarica in una Direzione Sicura, ruotare il Manubrio dell’Otturatore in Senso Antiorario di 60°.

B. Premere il Pulsante di Sgancio & Fermo Otturatore per tirare indietro l’Otturatore e rimuoverlo completamente dalla Scatola di Culatta.

N.B.: Non procedete oltre nello Smontaggio della Arma.
Ulteriori Operazioni di Smontaggio, che potrebbero recare danno, non sono infatti necessarie per la Pulizia e la Normale Manutenzione dell’Arma.
Solamente in caso di Foratura di un Innesco potrebbe essere necessario smontare ulteriormente l’Otturatore in modo da sfilare il Gruppo Percussore per eliminare i Residui eventualmente depositati al suo interno; in questo caso specifico contattare un Armiere Specializzato.

Caricare & Scaricare

NOTA: Eliminare l’Olio Protettivo eventualmente presente all’interno della Canna e della Camera di Cartuccia.

Puntando l’Arma in una Direzione Sicura, aprire l’Otturatore per procedere al caricamento delle Cartucce nel Serbatoio.

Per Camerare una Cartuccia, chiudere l’Otturatore riportandolo in avanti in modo che prelevi una Cartuccia dal Serbatoio e la spinga in Camera prima di richiudetelo.

ATTENZIONE Se presente in Camera una Cartuccia Carica, togliendo la Sicura e tirando il Grilletto, il Fucile sparerà.

Per Scaricare la Carabina, aprire l’Otturatore portatelo indietro sino a che si fermi contro l’Arresto Posteriore espellendo la Cartuccia o il Bossolo eventualmente presenti in Camera, aprire lo Sportello del serbatoio per rimuovere le eventuali Cartucce.

N.B. Se una Cartuccia Carica dovesse bloccarsi in Camera di Cartuccia, posizionare l’Arma puntandola in una Direzione Sicura per inserire la Sicura prima di richiedere l’intervento di un Armaiolo Specializzato.

Sicura Manuale

Inserimento

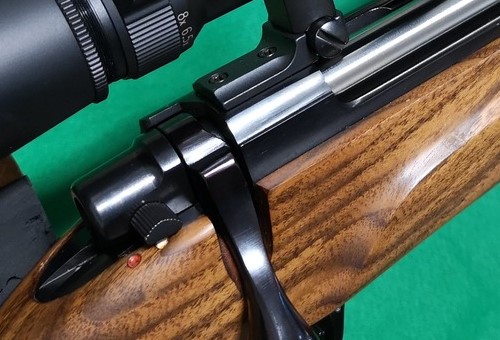

Tirare il Cursore di Sicura completamente Indietro per evidenziare, a fianco della Sicura, un Punto Bianco.

N.B. L’Inserimento della Sicura non può, in alcun caso, giustificare un’ utilizzo Scorretto o Disattento dell’Arma.
I meccanismi di sicurezza, per quanto sofisticati, sono solamente congegni meccanici di conseguenza non si dovrebbe delegare unicamente a loro la nostra sicurezza.

Disinserimento

Al termine dell’Operazione di Caricamento, come illustrato nella Sezione precedente, spingere il Cursore di Sicura completamente in Avanti per evidenziare, a fianco della Sicura, un Punto Rosso.

ATTENZIONE Evitare il Trasporto dell’Arma Carica con Sicura Non Inserita.
Rimuovere la Sicura solo a Bersaglio acquisito per evitare l’insorgere di possibili incidenti.

Espulsione Bossoli

Per espellere i Bossoli Esausti sarà sufficiente aprire l’Otturatore tirandolo indietro fino a che si fermi contro il suo Arresto Posteriore, l’Estrattore e l’Espulsore proietteranno il Bossolo fuori della Scatola di Culatta.

N.B.: Se un Bossolo Esausto rimane bloccato in Camera di Cartuccia, impedendo all’Otturatore di aprirsi, portate la Carabina da un Armaiolo per evitare il danneggiamento dell’Arma.

N.B.: In presenza di Foratura di un Innesco (Capsula), portate l’Arma da un Armaiolo per Pulire la Sede del Percussore dai Residui di Combustione.
