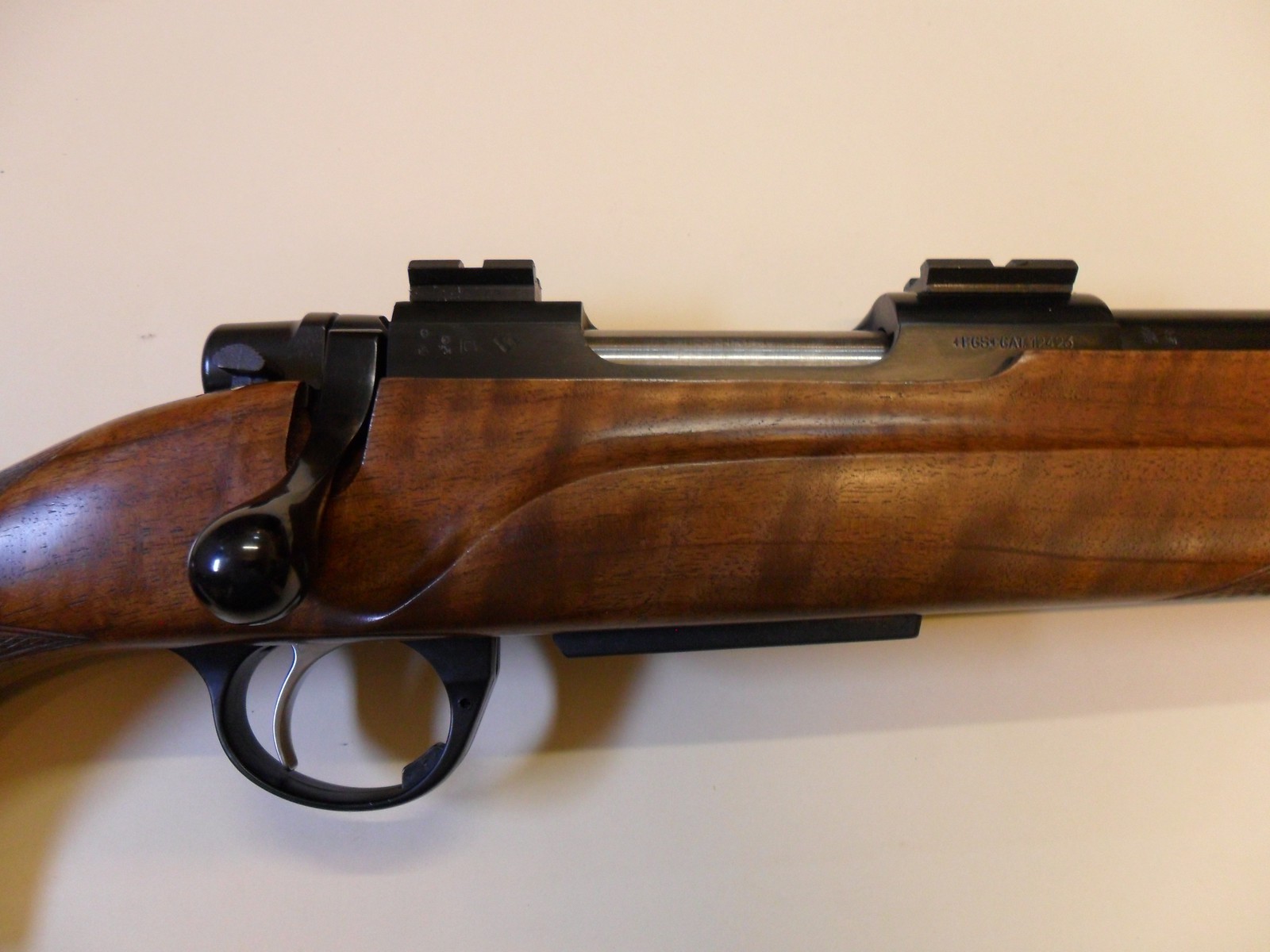

La Carabina Rover Custom a Ripetizione Manuale (Bolt Action) ad Otturatore Girevole Scorrevole, sviluppata da Sabatti, consente di ottenere ottime prestazioni nel Tiro a Lunga Distanza.

Viene definita Carabina ad Otturatore girevole scorrevole un’Arma a Canna Rigata nella quale le funzioni di Caricamento & Chiusura vengono effettuate tramite un Otturatore azionato manualmente.

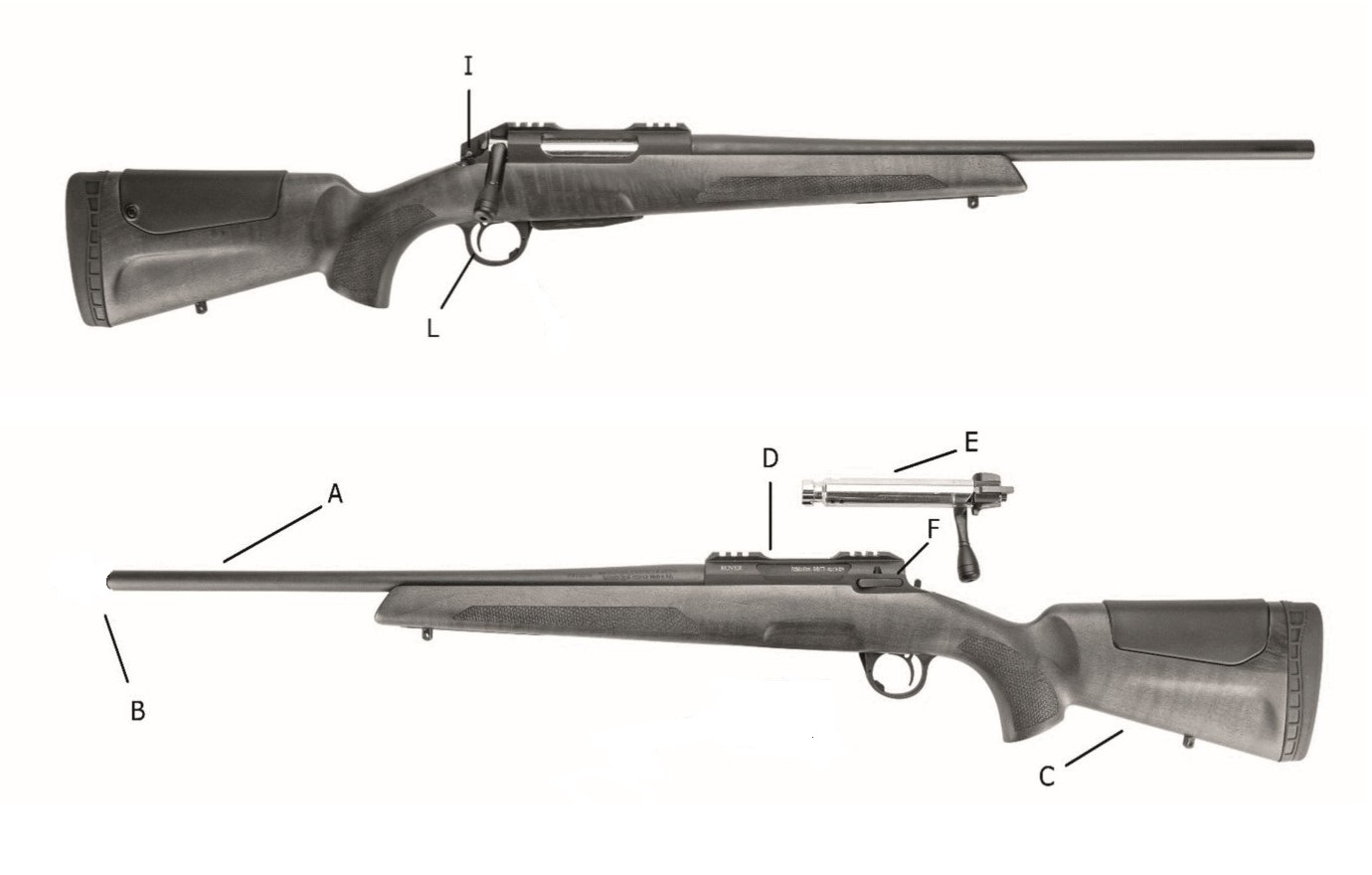

La Carabina Rover si compone delle seguenti componenti:

• A. Canna con Anello di Culatta
• B. Vivo di Volata
• C. Calcio
• D. Scatola di Culatta
• E. Otturatore
• F. Pulsante Sgancio & Fermo Otturatore
• G. Serbatoio Cartucce
• I. Cursore di Sicura
• L. Grilletto

Sicura a 2 Posizioni

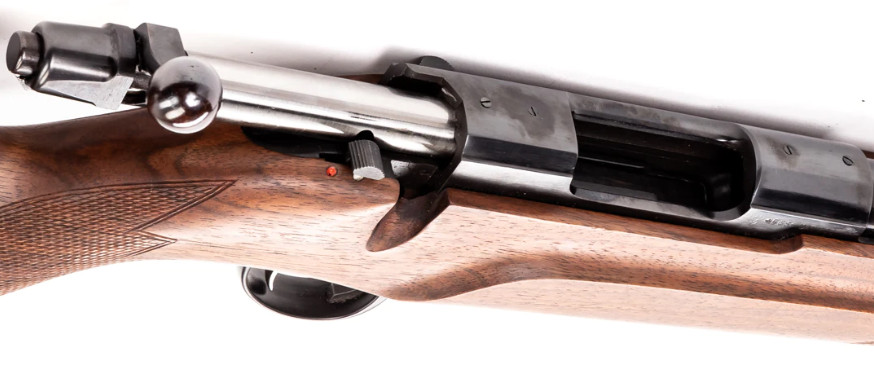

Il Cursore della Sicura a 2 Posizioni della Carabina si trova sul lato destro della scatola di culatta dietro il Manubrio dell’Otturatore.

A. Spingendo in avanti con il pollice il Cursore della Sicura contro il suo Arresto Anteriore, si dispone l’Arma in Condizione di Fuoco; evidenziato, a fianco della Sicura, da un Punto Rosso.
In questa condizione il meccanismo di scatto ed il Grilletto sono Sbloccati; l’Arma sarà pronta a sparare.

B. Tirando indietro con il pollice il Cursore della Sicura contro il suo Arresto Posteriore, si dispone l’Arma in Condizione di Sicurezza; evidenziato, a fianco della Sicura, da un Punto Bianco.
Il questa condizione il meccanismo di scatto, il Grilletto e l’Otturatore sono Bloccati; l’Arma non può sparare.

Otturatore

L’Otturatore, posto all’interno della scatola di culatta, facendo da supporto e guida al Percussore svolge la funzione di Caricamento & Scaricamento dell’Arma, in questo modo consente di Chiudere ed Aprire il piano di culatta.
Tale Componente si compone di 3 Parti Principali:

1. Corpo dell’Otturatore;
2. Impugnatura;
3. Gruppo Percussore.

Per Aprire l’Otturatore occorre ruotare il relativo Manubrio in senso Antiorario di 60° in modo da liberare i Tenoni per tirarlo indietro finché non si blocchi contro l’Arresto Posteriore.

Per Chiudere l’Otturatore occorre spingere completamente in avanti il relativo Manubrio e ruotarlo in senso orario di 60° in modo da portare i Tenoni in Posizione di Chiusura.

Scatola di Scatto

Gruppo di Scatto Standard

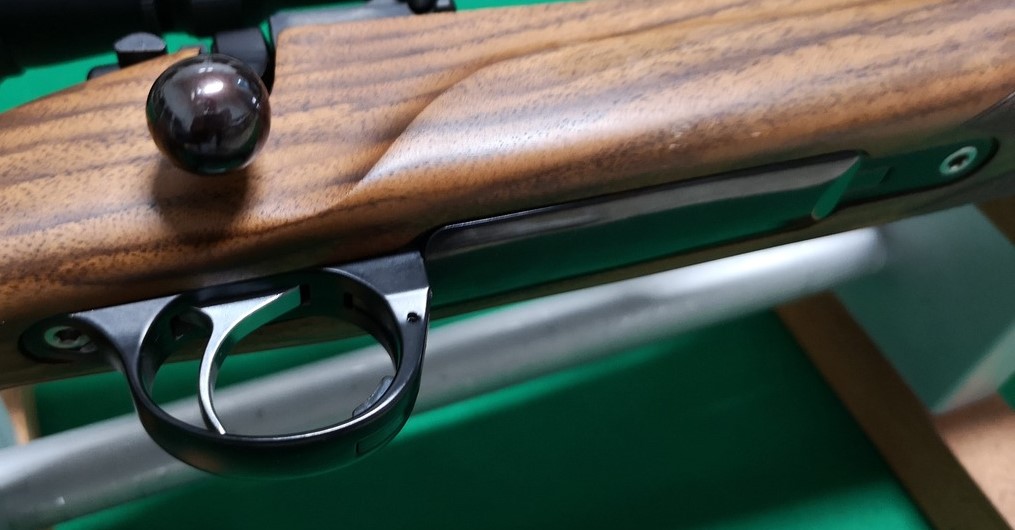

Il Grilletto della Carabina, facente parte del Gruppo di Scatto, si trova sotto la scatola di culatta all’interno del ponticello guardamano; tale componente azionando il meccanismo di scatto libera il Percussore.

NOTA: Alterare la regolazione del Peso di Scatto o la corsa del Grilletto potrebbe compromettere la Sicurezza dell’Arma.

N.B.: Il Sensibilizzatore del Grilletto, essendo un meccanismo complesso e delicato, dovrà essere modificato esclusivamente in fabbrica.

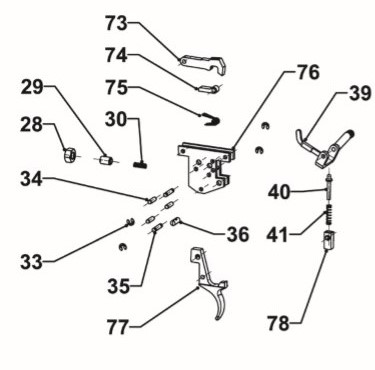

Gruppo di Scatto a 3 Leve

Solamente le Carabine da Tiro o da Competizione, in sostituzione del Gruppo di Scatto Standard, sono equipaggiate del Gruppo di Scatto a 3 Leve che garantisce un minor Peso di Scatto ed una Ridotta Corsa del Grilletto.

Serbatoio Munizioni

La Carabina Rover dispone un Serbatoio Interno in grado di contenere fino a 3 Colpi in Calibro 308W scaricabile mediante uno Sportello collocato nella parte Inferiore della Culatta.
