Grippaggio Matrici & Bossoli

Ricarica

Bench Rest - Carabina - Pistola

Se durante l'Operazione di Ricalibrazione si dovesse incorrere nel grippaggio dei Bossoli nella Matrice a causa dei seguenti motivi:

1. Incorretta Lubrificazione del Bossolo:
   Lubricazione Assente, Eccessiva, Insufficiente o di Scarsa Qualità;
2. Bossolo Sporco;
3. Matrice non conforme rispetto alla Dimensione del Bossolo;
4. Bossolo non conforme rispetto alla Dimensione della Matrice.

Procedere, come descritto nei paragrafi, alla rimozione del grippaggio mediante l'ausilio di un Kit specifico per evitare il danneggiamento della Matrice.

Nota: In nessun caso procedere all'Operazione su Bossoli Innescati.

Per la Rimozione dei Bossoli grippati utilizzo il Kit Stuck Case Remover della RCBS composto dai seguenti elementi:

1. Punta da Trapano #7;
2. Filiera da 1/4”-20;
3. Bullone con Testa a Brugola passo 1/4”-20 di lunghezza minima di 1-1/2”;
4. Chiave a Brugola da 3/16”;
5. Cilindro per la Rimozione dei Bossoli Grippati.

Per la rimozione del Bossolo consiglio questa Procedura:

1. Allentare la Ghiera di Blocco sull'Astina finché la Sede di Vampa non sia libera.
   Non rimuovere l'Astina dalla Matrice.
2. Bloccate la Matrice.
   Capovolgere la Matrice ed avvitarla sulla Pressa per bloccarla in Sede con la Ghiera di Fissaggio, questo impedirà l'allentamento durate le Fasi da 3 a 5.
3. Procedere alla Foratura del Bossolo nella Sede d'Innesco con la Punta da #7.
   Non eccedere per non danneggiare l'Astina.
   Fissare una Ghiera di Blocco per limitare la Profondità fra 1/4” e 5/16”.
4. Procedere all'Operazione di Filettatura con la Filiera da 1/4”-20.
   Non eccedere per non danneggiare l'Astina.
   L'uso di un Lubrificante faciliterà l'Operazione.
   Per evitarne il Grippaggio ruotare la Filiera di ½ giro indietro dopo ogni giro completo in avanti per favorire il rilascio delle scorie di lavorazione.
5. Posizionare il Cilindro di Rimozione sul Fondello allineandolo alla Matrice.
   Inserire ed avvitare la Vite con Testa a Brugola nella Sede del Bossolo precedentemente Filettata.
   Con una Chiave a Brugola serrare fino alla completa rimozione del Bossolo Grippato.
   L'applicazione di un Lubrificante nella Sede d'Innesco faciliterà l'Operazione di Rimozione.
6. Al termine dell'Operazione di Rimozione estrarre l'Astina attraverso il Colletto del Bossolo.

Qualora l'Astina rimanga bloccata nel Colletto del Bossolo al termine dell'Operazione, mantenendo in Sede l'Astina, tirate con forza il corpo del Bossolo.

Nel caso in cui l'Operazione non abbia successo procedere nel seguente modo:

In presenza di Astine Filettate:

1. Rimuovere l'Astina dalla Matrice;
2. Tagliare il Fondello del Bossolo prestando particolare attenzione per non danneggiare l'Astina;
3. Sfilare l'Astina dal Fondello;
4. Riassemblare la Matrice.

In presenza di Astine Non Filettate

A. In Presse a Stadio Singolo con Fondello non particolarmente danneggiato procedere nel seguente modo:

1. Installare la Matrice sulla Pressa;
2. Fissare sullo Shell Holder il Bossolo con l'Astina Grippata;
3. Fissare lo Shell Holder sulla Pressa;
4. Bloccare in Sede l'Astina Grippata nella Matrice;
5. Ruotare il Fondello in modo da garantire maggior Grip con lo Shell Holder prima di procedere;
6. Rimozione dell'Astina mediante l'azione della Pressa.

B. In Presse Progressive o a Stadio Singolo con Fondello Danneggiato procedere nel seguente modo:

1. Rimuovere l'Astina Grippata dalla Matrice;
2. Bloccare il Fondello del Bossolo con l'Astina Grippata in una Morsa;
3. Tirare l'Astina con una Pinza per rimuoverla del Bossolo.
   Utilizzare un Martello per facilitare l'Operazione prestando attenzione a non danneggiare l'Astina.

Data l'elevata possibilità di danneggiare l'Astina durante questa Operazione sarebbe opportuno disporre di un Ricambio.

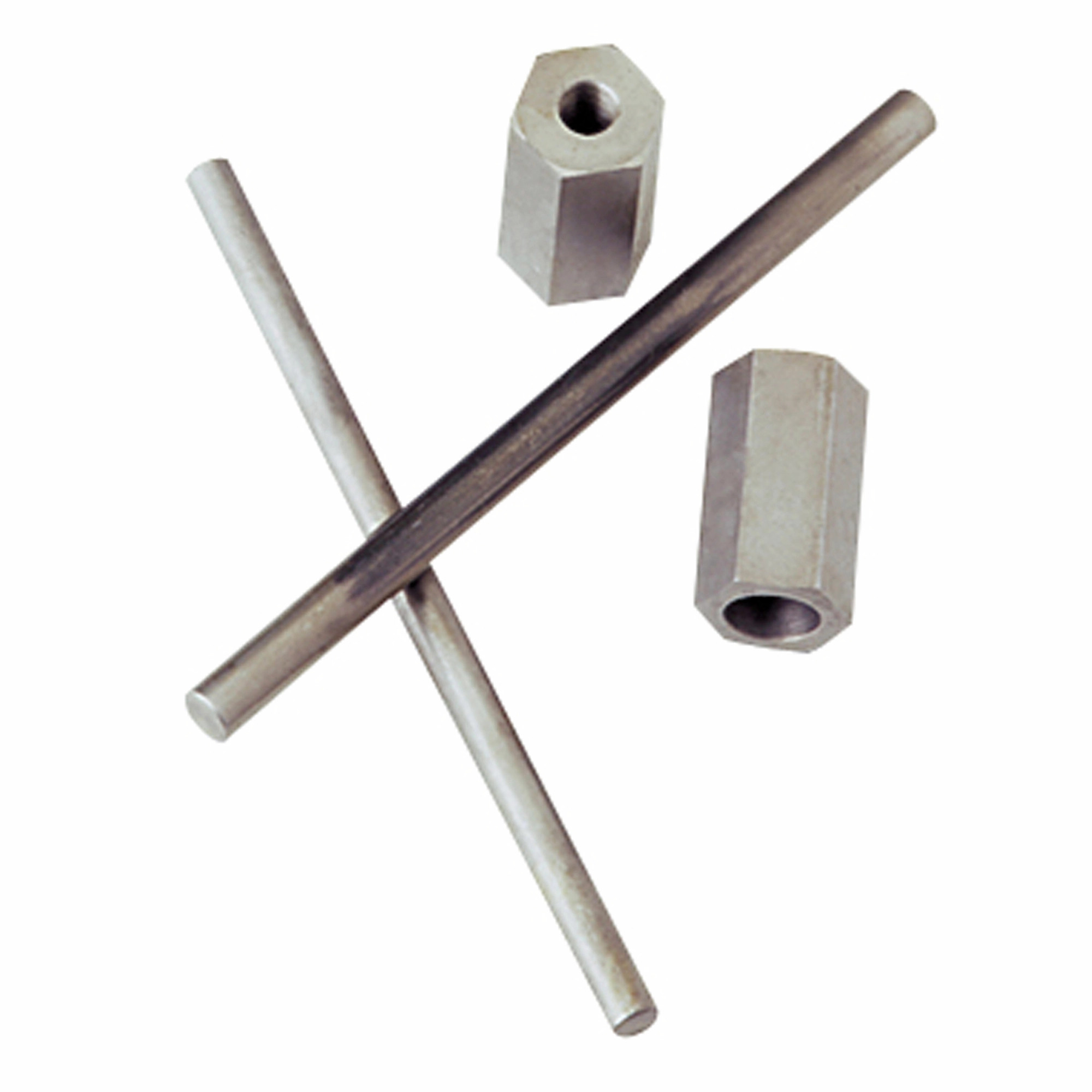

Per facilitare l'Operazione di Rimozione dell'Astina in Matrici RCBS ho acquistato il modello specifico composto dai seguenti elementi:

1. Cilindro Esagonale Piccolo (Passo di Filettatura #10-32) e Asta di Rimozione Piccola (Diametro 3/16”);
2. Cilindro Esagonale Grande (Passo di Filettatura 1/4 " – 28) e Asta di Rimozione Grande (Diametro 1/4”).

Nota: Il Kit non consente l'Operazione in Matrici Lee di Tipo Neck.

Per la rimozione dell'Astina Grippata consiglio questa Procedura:

1. Rimuovere la Ghiera di Blocco per liberare l'Astina.
   In presenza di un'Astina Grippata allentarla prima di procedere.
2. Bloccare la Matrice.
   Per evitarne il danneggiamento avvitarla sulla Pressa.
3. Posizionare una Rondella Protettiva da 5/16” sull'estremità superiore della Matrice come cuscinetto.
4. Selezionare il Cilindro esagonale adatto al Tipo di Matrice; solitamente:
   A. Cilindro esagonale Piccolo (Passo #10-32) per i Calibri da .22 a .25;
   B. Cilindro esagonale Grande (Passo 1/4" -28) per i Calibri da 6,5 mm a .50.
5. Applicare del Lubrificante sulla filettatura del Cilindro esagonale per facilitarne l'Operazione.
6. Avvitare il Cilindro esagonale sulla filettatura dell'Astina fino a portarlo a contatto con la Matrice.
7. Procedete alla liberazione dell'Astina.
   Utilizzando un Cacciavite bloccate l'Astina durante l'avvitamento del Cilindro esagonale.
8. Rimuovere l'Astina e il Cilindro esagonale dalla Matrice.
9. Selezionate l'Asta appropriata per la Rimozione.
10. Inserire l'estremità arrotondata dell'Asta nella Sede dell'Astina fino a raggiungere il Fondello del Bossolo.
11. Utilizzando un Martello colpire ripetutamente l'Asta fino alla rimozione del Bossolo.

Si consiglia, al termine dell'Operazione, la seguente procedura:

1. Smontaggio
   Rimuovere la Matrice dalla Pressa per disassemblarla completamente.
2. Pulizia
   Pulire accuratamente tutte le parti; l'uso di una Lavatrice ad Ultrasuoni potrebbe migliorarne il risultato.
3. Ispezione
   Ispezionare attentamente la Matrice in tutte le sue parti con una Lente d'Ingrandimento per verificare la presenza di graffi o residui rimasti all'interno prestando particolarmente attenzione all'Astina.
4. Lubrificazione
   Procedere alla Lubrificazione prima di procedere nell'Assemblaggio della Matrice.
5. Assemblaggio
   Verificare il Corretto Allineamento dell'Astina all'interno della Matrice.

Al fine di prevenire il Grippaggio consiglio di seguire le seguenti regole:

1. Lubrificazione dei Bossoli
   Utilizzate un Lubrificate specifico nelle Operazioni di Ricalibratura.
2. Pulizia delle Matrici
   Rimuovere il Lubrificante presente sulle nuove Matrici poiché non specifico per le Operazioni di Ricalibratura.
3. Lubrificazione delle Matrici
   Al termine dell'Operazione di Pulizia applicare direttamente il Lubrificate all'interno della Matrice.
   Nota: Non utilizzare in nessun caso un Lubrificante Secco come: Grafite; Molly, Mica;adeguati solo per Ricalibrare il Colletto del Bossolo.
4. Pulire i Bossoli prima della Ricalibratura
   Rimuovere i residui di combustione, lavorazione, terra o polvere abrasiva, usata nell'operazione di Pulizia a Secco, per evitare il Grippaggio dei Bossoli.
