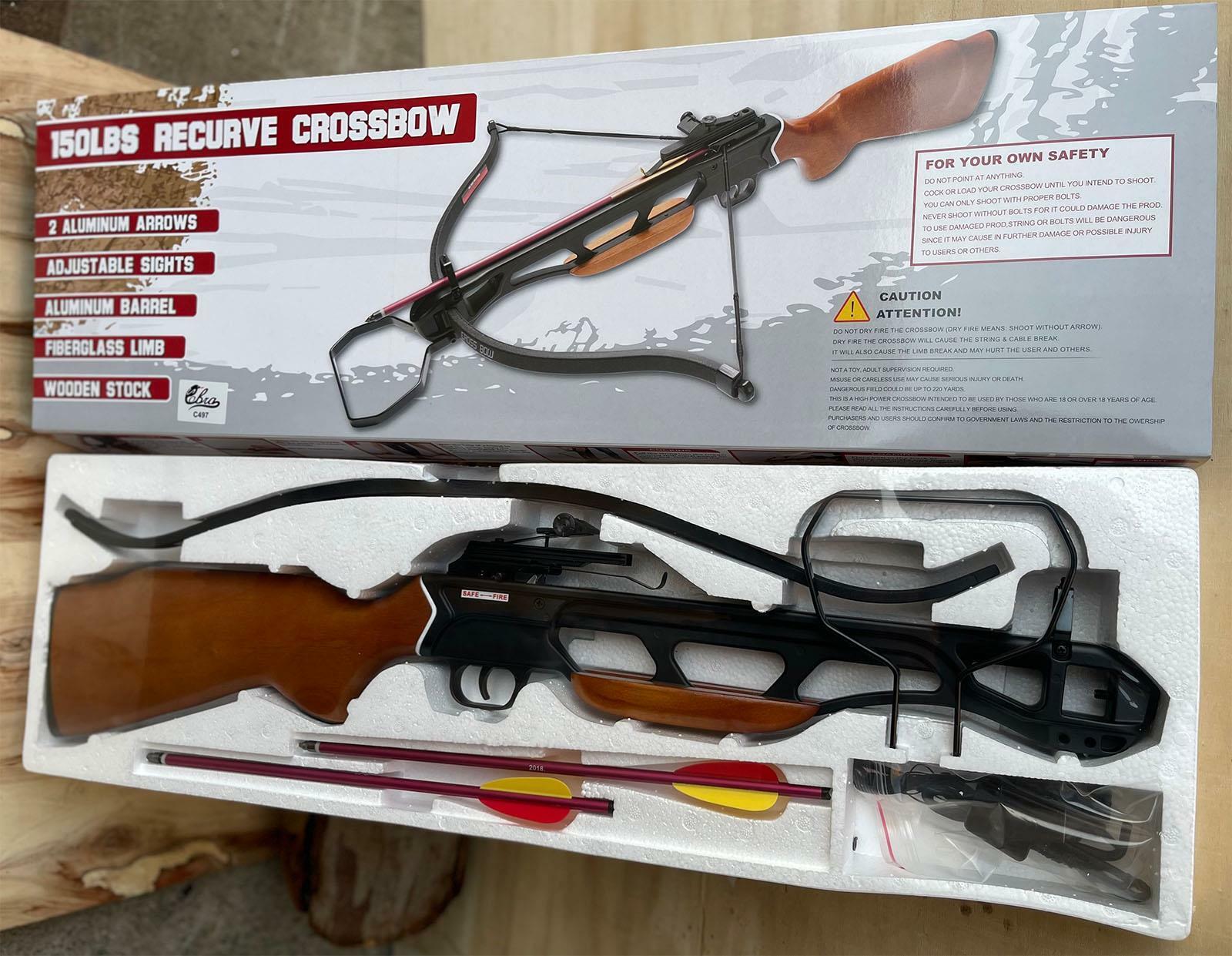

Solitamente le Balestre di Tipo Ricurvo sono spedite in Smontate in 5 Pezzi:

1. Fusto,
2. Flettente,
3. Staffa di Caricamento,
4. Faretra (Opzionale),
5. Ottica di Puntamento (Opzionale),
6. Perni di Blocco per il Carichino (opzionale).

Per l’Operazione di Montaggio procedere nel modo seguente:

1. Allentare la Vite di Blocco sul Frontale della Balestra utilizzando la Brugola fornita a Corredo.
2. Inserire il Flettente nel Recesso presente sul Frontale della Balestra allineandolo con i Segni presenti su Fusto & Flettente prima di Stringere saldamente la Vite di Blocco.
   NOTA: Ove richiesto potrebbe essere necessario inserire dei Distanziali nel Recesso del Flettente prima di procedere al fissaggio.
3. Montare la Corda seguendo le Istruzioni contenute nella Sezione Sostituzione Corda.
4. Fissare sul Frontale della Balestra, nell’apposito Recesso, la Staffa Ripiegabile per il Caricamento Manuale.
5. Fissare la Faretra (Opzionale) sulla Balestra utilizzando i 4 Recessi presenti sul Fusto.
   Tale Accessorio consente di alloggiare fino a 6 Dardi con Punte a Caccia in totale Sicurezza.

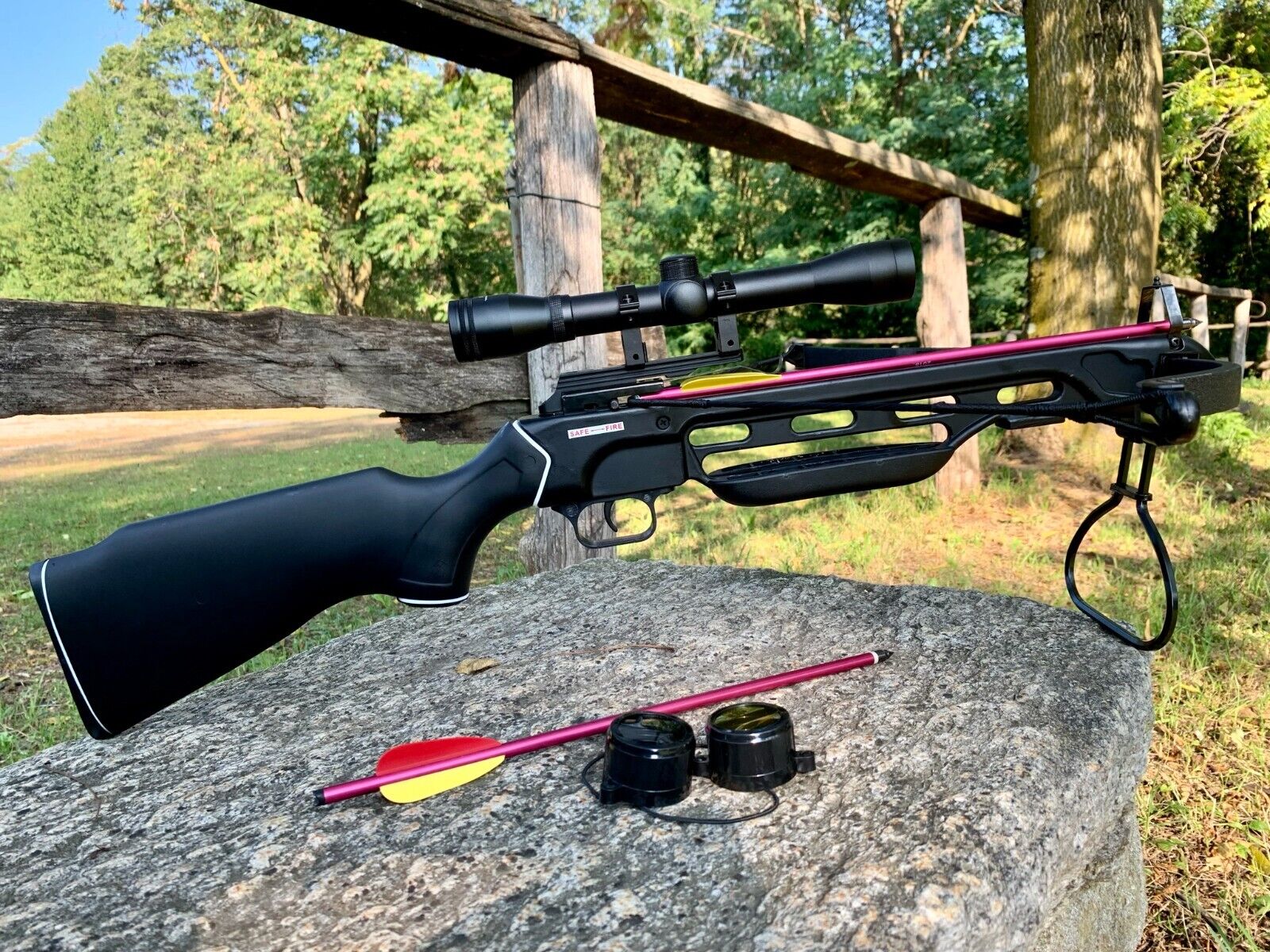

6. Per il Montaggio dell’Ottica (Opzionale), rimuovere la Tacca di Mira Posteriore, collocata sopra alla Scatola di Scatto, per fissare gli Anelli alla Guida a Coda di Rondine.
   NOTA: Rimuovere eventualmente anche il Mirino Antariore.
7. Prima di procedere Ispezionare visivamente la Balestra per verificare il Corretto Fissaggio delle Parti. NOTA: Procedere all’Ispezione prima di ogni sessione di Tiro al fine di evitare possibili incidenti.

Per l'Operazione di Smontaggio procedere seguendo le Istruzione nel senso inverso
