Calibrazione della Deriva Laterale

Accessori

Bench Rest - Carabina - Pistola

La Massima Coppia necessaria per ruotare la Manopola del Sistema di Derivazione viene Calibrato direttamente in Fabbrica ma in ogni momento potrà essere regolato in relazioni alle esigenze specifiche di ogni Tiratore facendo riferimento al Diagrammi Tecnici.

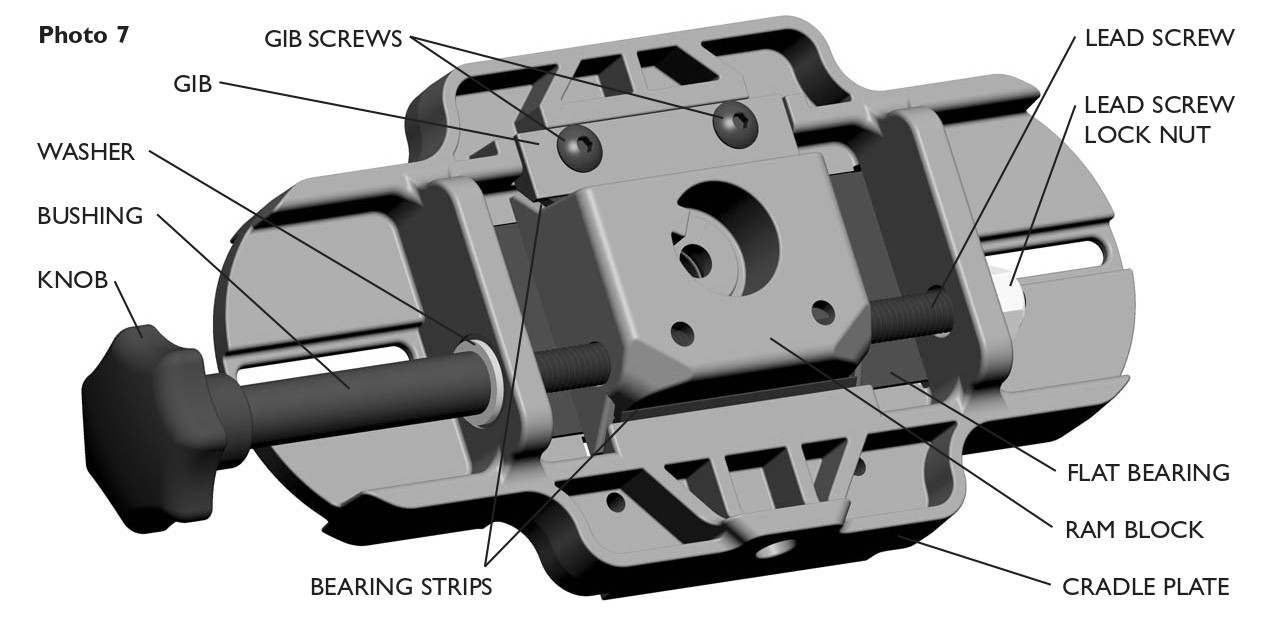

Calibrazione della Tensione sulla Vite di Comando

La Vite di Comando, utilizzata per lo spostamento della Deriva da Sinistra a Destra, deve essere necessariamente Calibrata per eliminare i giochi meccanici o tensioni eccessive di conseguenza ruotando di 2 giri completi in ogni direzione verificato quanto segue:

1. Se la Manopola presenta un allentamento quando viene girata nella direzione opposta, allora la Vite di Comando mostra un eccessivo gioco meccanico.
2. Se la Manopola non presenta alcun allentamento quando viene girata nella direzione opposta, allora la Vite di Comando potrebbe mostrare un eccessiva tensione.

Eliminazione dei Giochi Meccanici

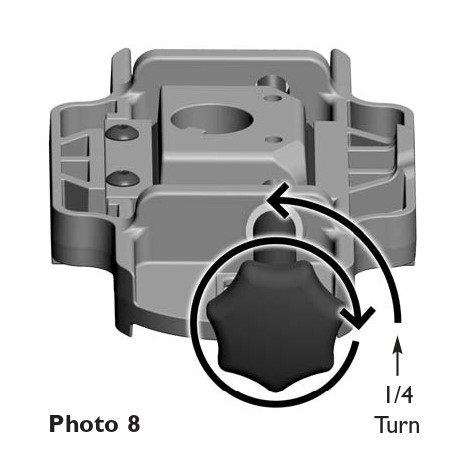

Tenendo fermo il dado di Blocco sulla Vite di Comando con una Chiave da 13mm ruotare la Manopola in senso orario per stringerla; successivamente, raggiunta la Corretta Tensione, allentare di ¼ di giro, come Illustrato in Fig.8.
Rimuovere la Chiave e verificare se la Vite di Comanda presenta ancora il Problema; qualora la Manopola risulti ancora allentare per oltre un ¼ di giro, stringere di nuovo la Manopola come fatto in precedenza.
Qualora la Manopola non presenti alcun all’allentamento nell’Intervallo di ¼ di giro allora la Vite di Comando sarà correttamente Calibrata.

Eliminazione dell’Eccessiva Tensione

Tenendo fermo il dado di Blocco sulla Vite di Comando con una Chiave da 13mm ruotare la Manopola di ¼ di giro in senso antiorario per allentarla.
Rimuovere la Chiave e verificare se la Vite di Comanda presenta ancora il Problema; qualora la Manopola risulti ancora in Tensione allentarla per oltre un ¼ di giro come fatto in precedenza.
Qualora la Manopola non presenti una Corretta Tensione nell’Intervallo di ¼ di giro allora la Vite di Comando sarà correttamente Calibrata.

Nota: A causa delle Tolleranze in Produzione potrebbe non essere possibile Calibrare Correttamente la Vite di Comando di conseguenza sarà accettabile considerare corretto un Intervallo inferiore a ½ di giro.

Calibrazione della Resistenza sulla Deriva

La Resistenza o la Tensione della Deriva Laterale, durante le Operazioni sulla Manopola, sarà regolabile in relazione alle esigenze di ogni Tiratore seguendo questa procedura:

NOTA: La Tensione sulla Vite di Comando dovrà essere Calibratala secondo le Istruzione contenute nella Sezione Precedente.

Ruotare la Manopola della Deriva Laterale finché il Carrello non sarà perfettamente al centro della Culla.
Utilizzando la Chiave Esagonale da 3mm in Dotazione, allentare entrambi le Viti Gib di alcuni giri.
Successivamente Stringere le Viti fino al raggiungimento della Corretta Tensione; mantenendo per entrambi i Gib la medesima coppia di serraggio.
Non serrare eccessivamente le Viti Gib per non deformare in modo permanente le Guideo o i Gib.
Ruotando la Manopola per testarne la resistenza potrebbero verificarsi le seguenti condizioni:

1. Se la Resistenza sembra Insufficiente, serrare il Gib e procedere alla Verifica della Tensione.
2. Se la Resistenza sembra Eccessiva, allentare leggermente le Viti Gib e procedere alla Verifica della Tensione.

Seguire questa procedura fino al raggiungimento della Corretta Resistenza sulla Deriva Laterale.

Risoluzione dei Problemi

Se la Slitta non dovesse muoversi uniformemente nell’intero intervallo di movimento o si dovesse bloccare durante il normale utilizzo, non forzarla per superare l’eventuale resistenza imprevista; in tale condizione verificare se il Cuscinetto a Striscia sia correttamente installato nella sua sede.

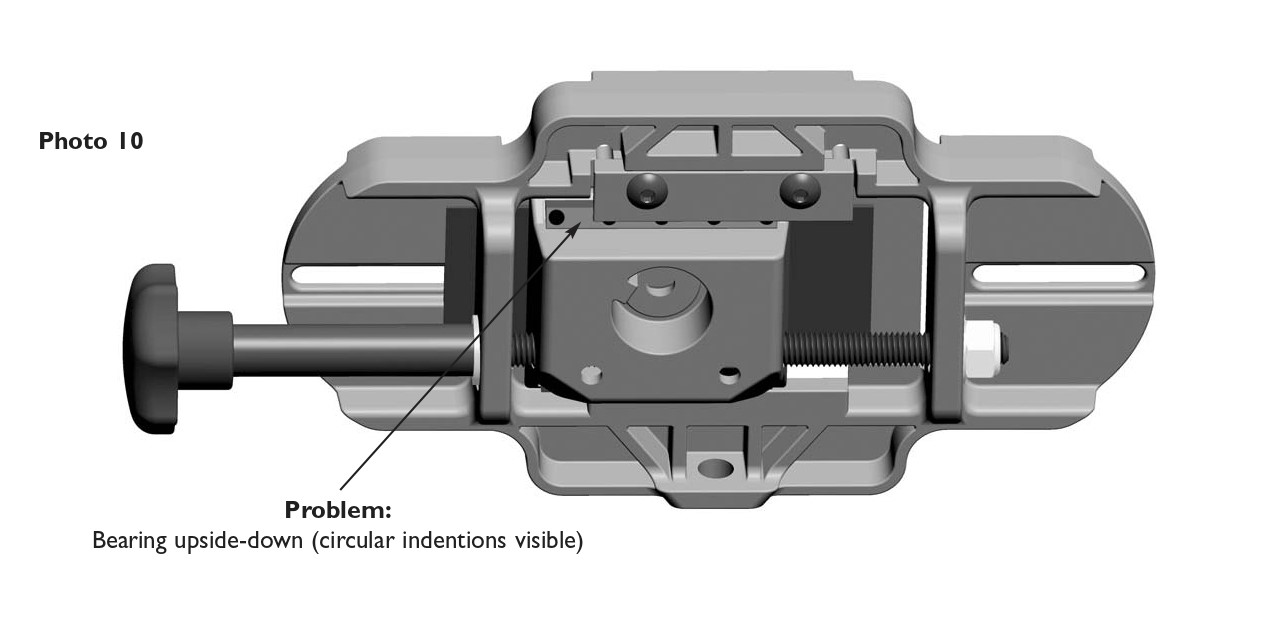

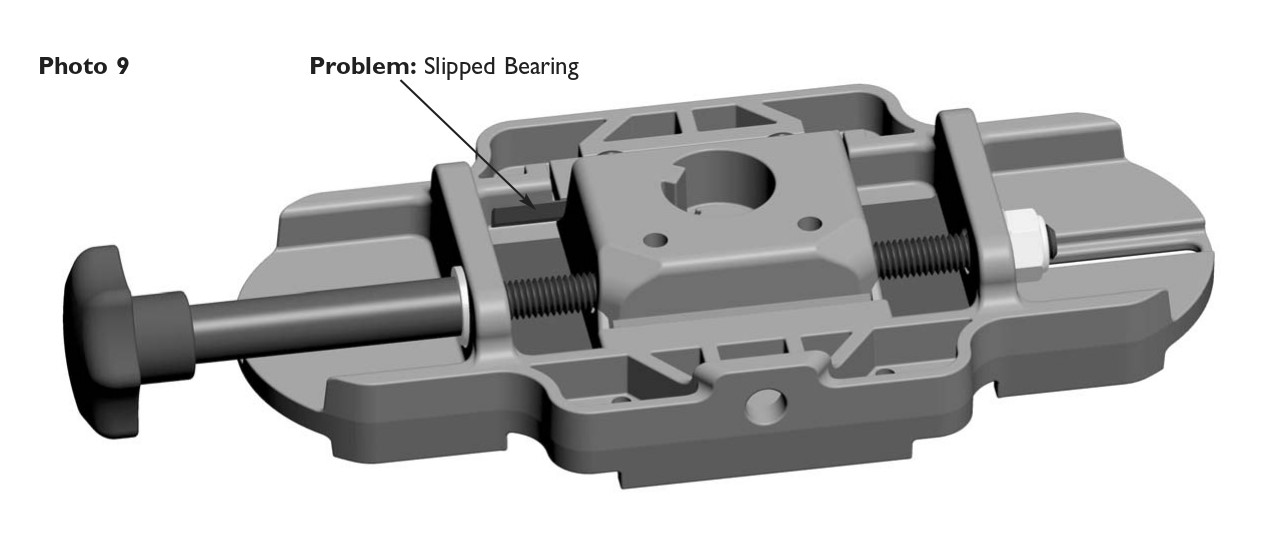

Se i Cuscinetti a Striscia sono installati in modo errato o scivolati fuori dalla lo sede; sarà necessario, al fine di correggere il Problema, smontare completamente la Culla come illustrato nelle Fig.9 & 10, procedendo nel seguente modo:

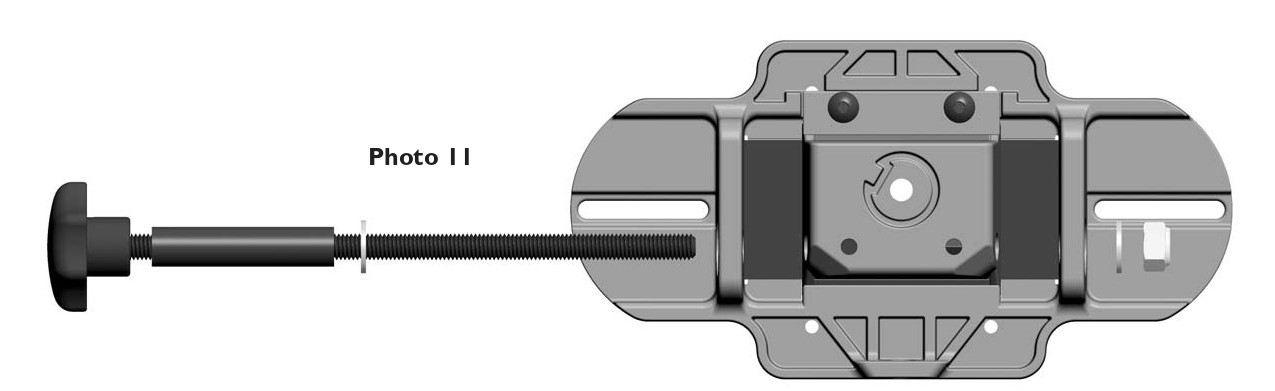

• Rimuovere il dado di Blocco sulla Vite di Comando in modo da rimuoverla completamente dalla Culla, come Illustrato in Fig.11.

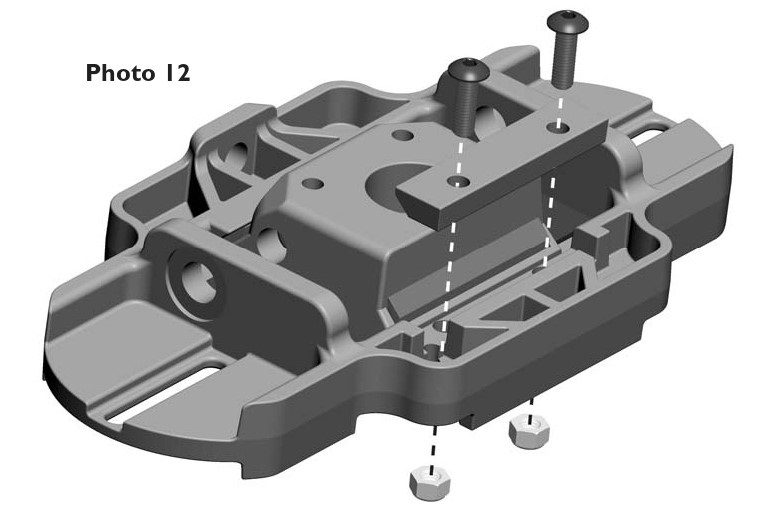

• Rimuovere le Viti del Gib e il Gib medesimo senza smarrire le Viti di Blocco per il Gib presenti sulla Culla, come Illustrato in Fig.12.

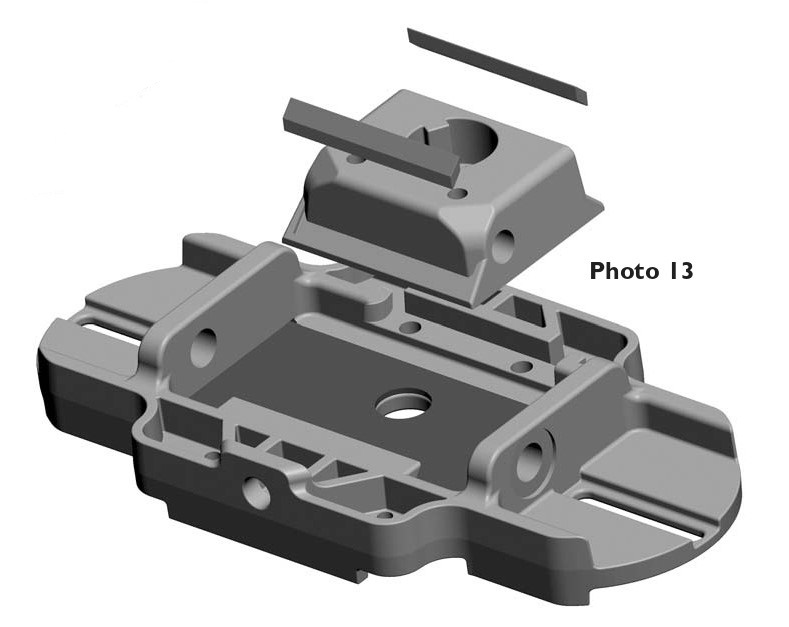

• Sollevare in modo da far scorrere la Slitta fuori dalla Culla; dovrebbero inoltre fuoriuscire anche il Blocco sulla Vite di Comando e la Rondella di spessore, come Illustrato in Fig.13.

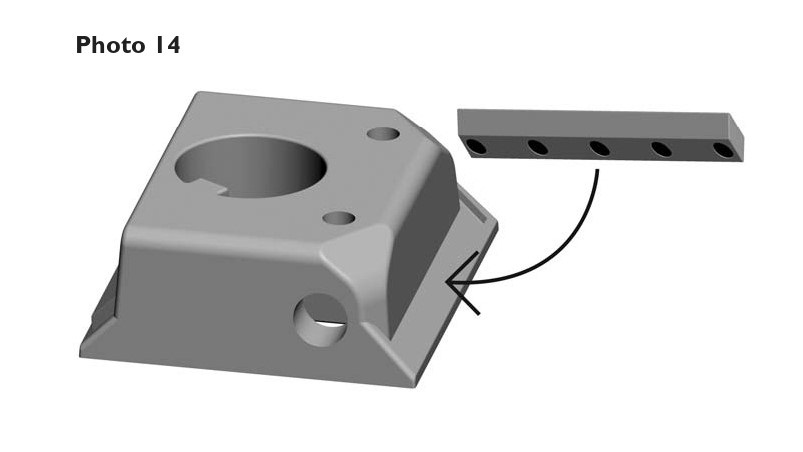

• Riposizionare o Reinstallare correttamente il Cuscinetto a Striscia; le Tacche Circolari, presenti sul Cuscinetto, dovranno entrare nelle sedi presenti sulla Culla, come Illustrato in Fig,14.

• Pulire ogni Parte del Sistema con uno Straccio Pulito; applicare un leggerissimo strato di Lubrificante sulla Vite di Comando.
  Non applicare alcun Lubrificante sui Cuscinetti quindi Reinstallare nell'ordine inverso.

• Al termine, Calibrare nuovamente la Tensione della Vite di Comando e la Resistenza della Deriva secondo le Istruzioni descritte nelle Sezioni precedenti.
