Nella Sezione vengono illustrate le operazioni necessarie per il corretto assemblaggio del Rest:

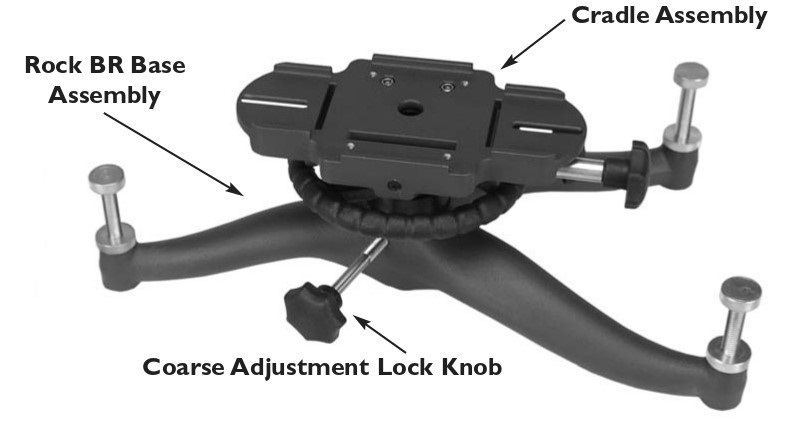

• Il primo passo per assemblare il Rock BR correttamente consiste nell’orientare la Culla nel seguente modo:

1. Allentando la Manopola di Blocco della Regolazione Verticale;
2. Ruotare la Culla finché la Scanalatura non si allinea con la Manopola di Blocco;
3. Serrare leggermente la Manopola di Blocco per tenere in posizione la Culla.

• Per installare il Sistema per la Regolazione del Cuscino Frontale procedere nel seguendo modo:

1. Rimuovere la Vite & Dado Quadrato dai 2 Supporti;

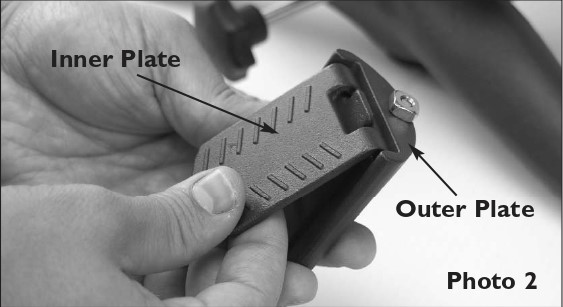

2. Assemblare il Sistema per la Regolazione come illustrato in Fig.2;
3. Fissare i 2 Supporti nei Recessi presenti sulla Culla con Vite & Dado;

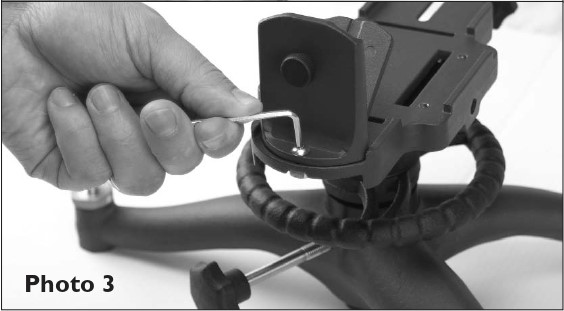

4. Serrare con la Chiave fornita in Dotazione come Illustrato in Fig.3.

• Per il Fissaggio (Opzionale) dell’Arresto per l’Astina procedere nel seguente modo:

1. Rimuovere il Controdado M8 dall’Arresto per l’Astina;

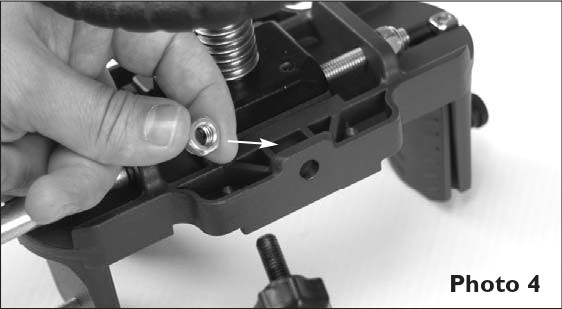

2. Fissare l’Arresto per l’Astina nella cavità presente sulla Culla come Illustrato in Fig.4;

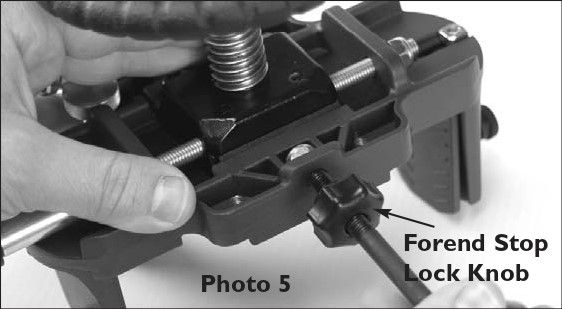

3. Stringere & Bloccare l’Arresto per l’Astina agendo sulla Manopola di Blocco per fissarlo nella Posizione Corretta come Illustrato in Fig.5.
   Vedi Sezione relativo ad Uso & Regolazione dell’Arresto per l’Astina.

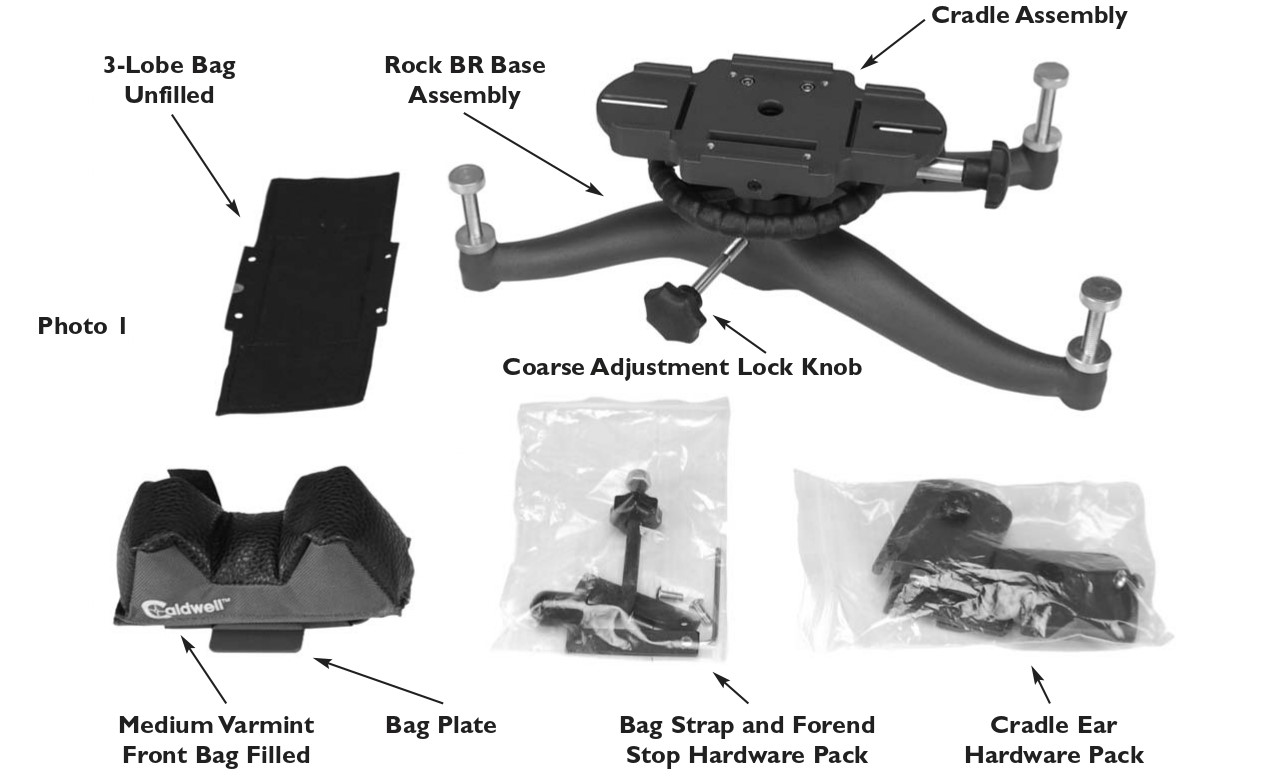

• Il Rest viene fornito con 2 Cuscini Anteriori a corredo:

1. Cuscino Anteriore Standard Pre Riempito & Pre Assemblato su una Piastra Metallica;
2. Cuscino Anteriore Universale Non Riempita.

• Entrambi i Cuscini Anteriori saranno fissabili alla Culla Mediante 2 Piastrine Metalliche e 4 Viti M5 nel seguente modo:

1. Posizionare il Cuscino Anteriore sulla Culla;
2. Posizionare le 2 Piastrine per Bloccare il Cuscino Anteriore;
3. Allineare i Fori, presenti sulle Piastrine, con i Fori Filettati sulla Culla;

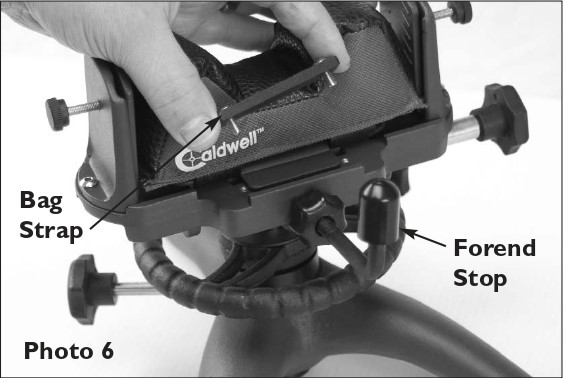

4. Avvitare le 4 Viti M5 con la Chiave fornita in Dotazione come Illustrato in Fig.6 per Bloccare il Sacchetto Anteriore in Posizione.

Nota: Non eccedere con un’eccessiva Coppia di Serraggio per non Danneggiare le Viti o Piastrine di Blocco.
Vedi nelle Successive Sezioni le Istruzioni relative al Riempimento del Cuscino Anteriore Universale Non Riempito.
