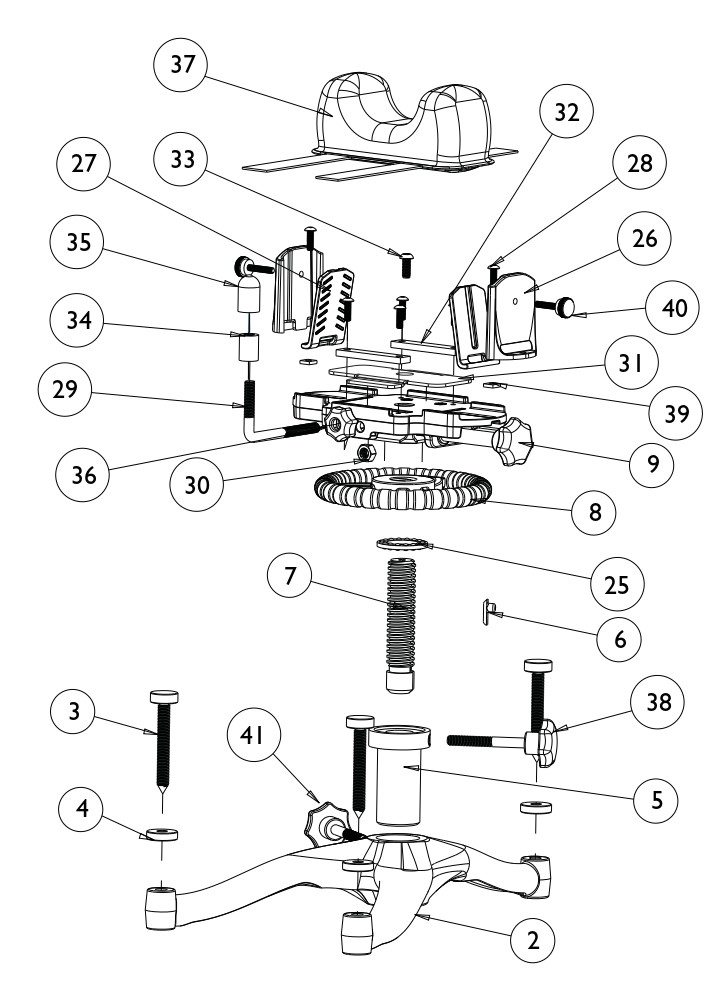

Diagramma & Nomenclatura

1. Non Utilizzato nel Diagramma
2. Base in Ghisa x Caldwell Rock BR Shooting Rest
3. Vite M10 x Sistema di Livellamento Base
4. Anello M10 di Blocco x Sistema di Livellamento Base
5. Supporto di Base x Sistema di Elevazione Standard
6. Perno di Blocco x Sistema di Elevazione Micrometrica
7. Barra Filettata 7/8-6 x Sistema di Elevazione Micrometrica
8. Ruota di Regolazione x Sistema di Elevazione Micrometrica
9. Culla del Caldwell Rock BR Shooting Rest

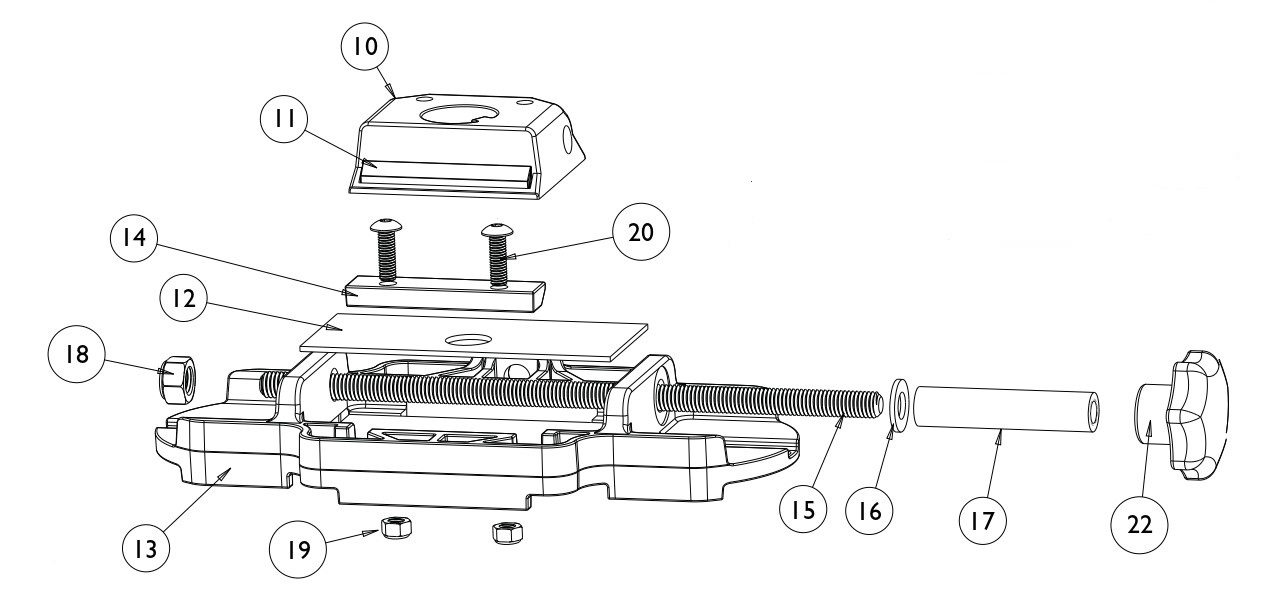

10. Slitta a Coda di Rondine x Sistema di Deriva Laterale
11. Cuscinetto a Striscia x Sistema di Deriva Laterale
12. Cuscinetto x Sistema di Deriva Laterale
13. Piastra Base della Culla x Sistema di Deriva Laterale
14. Piastrina GIB x Sistema di Deriva Laterale
15. Barra Filettata x Sistema di Deriva Laterale
16. Rondella in Plastica x Sistema di Deriva Laterale
17. Bussola x Sistema di Deriva Laterale
18. Dado M8 Autobloccante
19. Dado M5 Autobloccante
20. Vite M5 x 0,8 x 16 a Testa Esagonale
21. Non Utilizzato nel Diagramma
22. Manopola x Sistema di Deriva Laterale
23. Non Utilizzato nel Diagramma
24. Non Utilizzato nel Diagramma
25. Cuscinetto a Sfere di Spinta
26. Blocco x Supporto Cuscino Frontale
27. Piastra di Base x Supporto Cuscino Frontale
28. Vite M5 x 0,8 x 16 mm
29. Perno x Sistema di Blocco Astina
30. Dado M8 Autobloccante
31. Piastra di Supporto x Cuscino Frontale
32. Piastrine di Blocco x Cuscino Frontale
33. Vite M6 x 1,0 x 20
34. Bussola x Sistema di Blocco Astina
35. Tappo x Sistema di Blocco Astina
36. Galletta in Plastica x Sistema di Blocco Astina
37. Non Utilizzato nel Diagramma
38. Manopola di Blocco x Sistema di Elevazione Micrometrica
39. Dado Quadro M5x0,8
40. Manopola Filetta M5 x 25
41. Manopola di Blocco x Sistema di Elevazione
