L'Arma dovrebbe essere sempre pulita dopo ogni utilizzo oppure in presenza sporco, sabbia, ecc..
Qualora non venga utilizzata non viene utilizzata, l’arma deve essere pulita almeno due volte all’anno.

Smontaggio

Con la Pistola Scarica, il Caricatore tolto e Cane abbattuto sul Percussore procedere nel modo seguente:

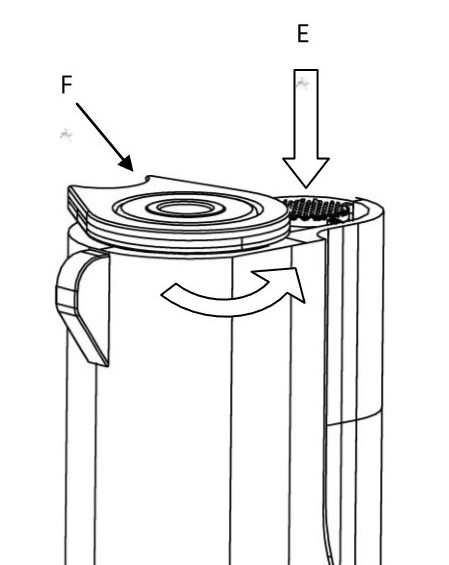

Per Rimuovere l'Otturatore, premere a fondo l'Alloggiamento Molla e ruotare il Portacanna lateralmente, in Senso Orario.

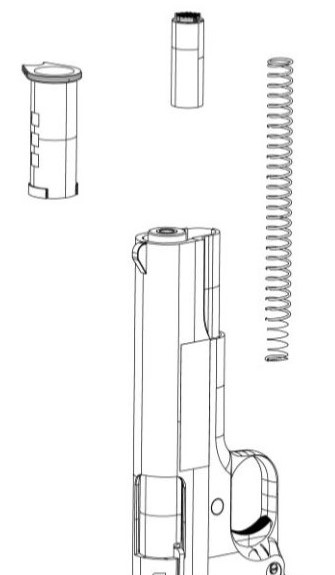

Successivamente Rimuovere l'Alloggiamento Molla e la relativa Molla di Recupero.

Ruotando il Portacanna di circa 120° in senso Antiorario spingerlo in avanti per rimuoverlo.

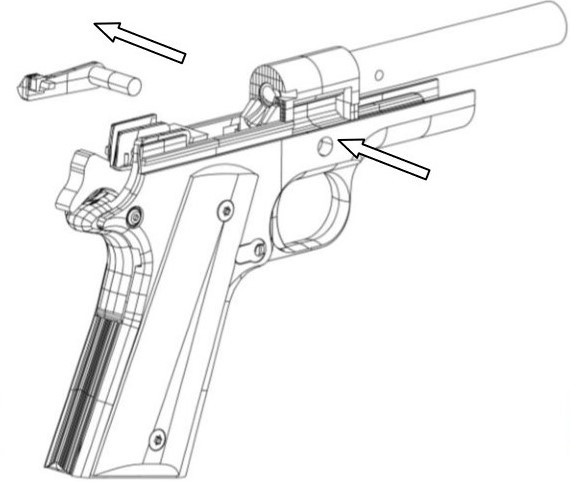

Per Rimuovere il Perno, sul lato destro, Tirare indietro l'Otturatore finché la Leva d'Arresto e l'incastro siano fra loro paralleli.
Utilizzando un Attrezzo appuntito estrarre lateralmente la Leva d'Arresto mantenendola parallela.

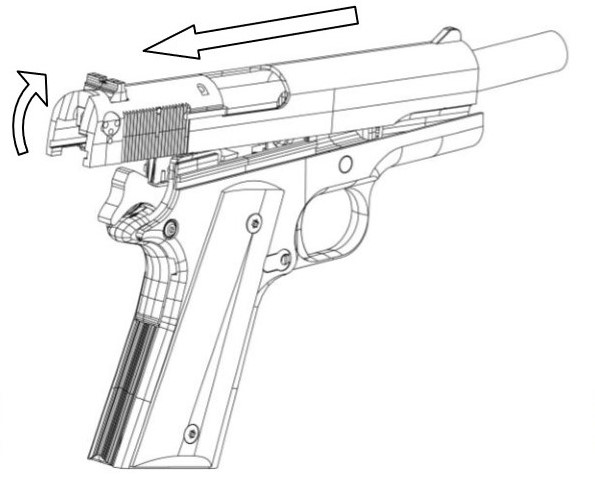

Tirando indietro l'Otturatore, sollevarlo verso l'alto per asportarlo dal davanti contestualmente alla Canna.

Rimontaggio

Per il Rimontaggio procedere nell'ordine inverso.

Controllo Funzionale

Assicurarsi che la Camera di Cartuccia e il Caricatore siano Vuoti.

• Rimuovere il Caricatore e tirare indietro l'Otturatore.
• Lasciare Iibero l'Otturatore affinché possa ritornare completamente in avanti in Posizione Chiusa.
• Inserire il Caricatore Vuoto e e tirare indietro l'Otturatore.
• L‘otturatore viene bloccato nella posizione più arretrata tramite l'apposita Leva d'Arresto.
• Rimuovere il Caricatore, tirare leggermente indietro l'Otturatore e lasciarlo Iibero.
• Una volta Iasciato Iibero l'Otturatore, esso può spostarsi com pletamente in avanti in posizione chiusa.
• Impugnare l'Arma con la mano che spara e rivolgere la volata in una direzione sicura, ma senza inserire la Sicura del Castello.
• Cercare di premere il grilletto, che deve risultare bloccato.

Per Disarmare la Pistola, assicurarsi che la Camera di Cartuccia sia vuota quindi procedere nel modo seguente:

1. Inserire la Sicura del Castello con la mano che spara.
2. Tenere fermo il Cane con il pollice dell‘altra mano.
3. Azionare il Grilletto facendo in modo che il Cane possa spostarsi lentamente in avanti.

Stoccaggio & Custodia

1. Custodire e conservare l'Arma sempre in condizioni disarmate.
2. Mantenere l'Arma e le Munizioni sempre al di fuori dalla portata di persone non autorizzate.
3. L'arma e le Munizioni devono essere sempre conservate in luoghi separati.
4. Conservare l’Arma sempre con Cartuccia di Sicurezza (Salva Percussore) inserita nella Camera di Cartuccia per essere sicuri di non aver caricato una cartuccia.
