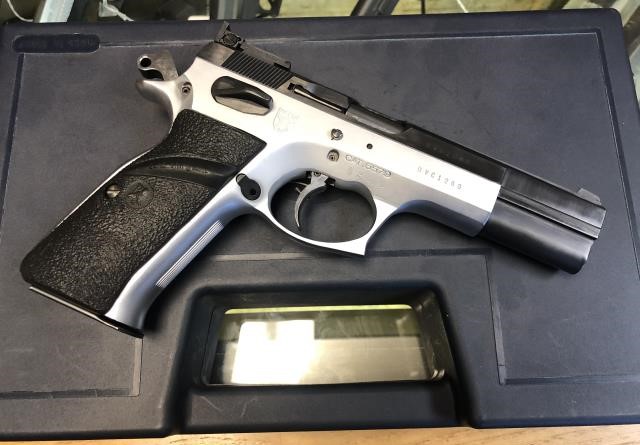

Il Gancio Caricatore viene normalmente posizionato per essere azionato da coloro che usano la Pistola con la mano Destra ma essendo reversibile sarà possibile posizionarlo per essere usato da coloro che usano la Pistola con la mano Sinistra, seguendo questa Procedura:

1. Seguire le Istruzioni per lo Smontaggio fino al Punto 6.
2. Disarmare il Cane.
3. Premere & Ruotare di 90° la Testa del Guida Molla della Leva di Collegamento fino a farlo fuoriuscire dalla Leva.
4. Tirare in senso verticale il Guida Molla/leva Collegamento per circa 10mm chiudendo il foro, presente nel Gancio Caricatore, per evitare la fuoriuscita della Molla e del Guida Molla del Gancio Caricatore.
5. Estrarre il Gancio Caricatore ed inserirlo nella sua sede dalla parte opposta.
6. Con un Cacciaspine spingere il Guida Molla del Gancio Caricatore all’interno del foro del Gancio Caricatore e contestualmente premere verso il basso il Guida Molla della Leva di Collegamento.
7. Premere & Ruotare la Testa del Guida Molla della Leva di Collegamento fino a farlo entrare nella sua sede sotto la Leva di Collegamento.

Eseguire il Montaggio della Pistola seguendo le Operazioni inverse.
