IX. Manutenzione Preventiva & Ispezione

Archivio

Armi Corte
Armi Corte

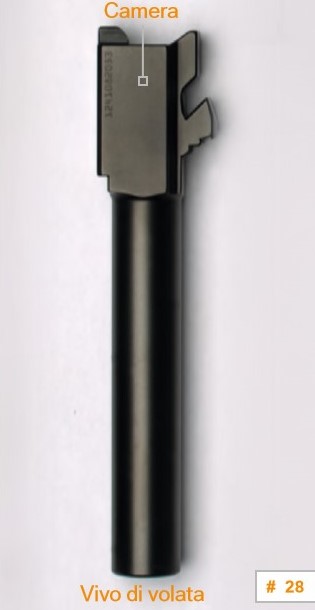

Canna Glock 34SC

AVVERTENZA
Verificare sempre che la Canna della Pistola sia priva di Residui, prima di usarla in una Sessione di Tiro.
Rimuovere eventuali Residui prima di sparare in modo che sia sempre garantito il funzionamento Sicuro & Corretto.
Eventuali Residui nella Canna possono essere causa di un Malfunzionamento che a sua volta potrebbe provocare Incidenti o Lesioni.

AVVERTENZA
Indipendentemente dal fatto che il caricatore sia inserito sarà sempre possibile che una Cartuccia sia in Canna di conseguenza quando si preme il Grilletto la Cartuccia verrà sparata.
Non lasciare mai la Pistola incustodita, anche dopo aver estratto il Caricatore.
Assicurarsi sempre che la Camera di Cartuccia sia Vuota prima di smontare la Pistola per la Pulizia o Manutenzione.

AVVERTENZA
Si raccomanda l’uso di Occhiali di Sicurezza quando si pulisce l’Arma in modo da proteggere gli occhi dai Prodotti per la Pulizia.

AVVERTENZA Assicurarsi sempre che non siano presenti Munizioni durante le Operazioni di Pulizia.
I Prodotti per Pulizia, Manutenzione e Lubrificazione possono contaminare Innesco & Polvere causando Malfunzionamenti (Inceppamenti) poiché se si spara una Cartuccia mentre un’altra resta Inceppata in Camera, la Canna potrebbe scoppiare causando lesioni al Tiratore.

AVVERTENZA
Non far penetrare, in alcun modo, i Prodotti di Pulizia, Manutenzione e Lubrificazione all’interno del Canale di Percussione.
Assicurarsi che il Caricatore e il Canale di Percussione saina completamente asciutti prima di rimontare la Pistola.
In presenza di Olio Lubrificante procedere alla rimozione per evitare una possibile contaminazione della Capsula d’Innesco durante la Sessione di Tiro.

AVVISO
Come per ogni pistola semiautomatica, la pulizia della Pistola può avvenire solo dopo averla Smontata (Smontaggio dei soli Componenti Principali).
La pulizia senza Smontaggio, lasciando il Carrello Bloccato in Posizione Arretrata e inserendo dalla bocca uno Scovolo di Pulizia, può causare un accumulo di Sporco, Olio e Grasso che potrebbe provocare un Malfunzionamento durante la Sessione di Tiro.

Come per tutti i Dispositivi Meccanici, la Manutenzione e la Cura della Pistola deve essere effettuata correttamente per garantire un funzionamento affidabile e un lungo ciclo di vita.
Se si effettua correttamente la Manutenzione e la Cura della Pistola, si conserverà anche il suo valore nel tempo.
Anche se la Pistola risulta molto resistente in condizioni avverse, sarà necessario seguire un programma di manutenzione regolare per assicurare alla Pistola una buona Lubrificazione al fine di prevenire la Corrosione e l‘accumulo di Sporco & Residui.

La Pistola deve essere sempre Pulita & Lubrificata quando:

  1. Pistola Nuova prima del suo utilizzo.
  2. Dopo ogni Sessione di Tiro al Poligono.
  3. Periodicamente in relazione all’esposizione a condizioni sfavorevoli durante la Custodia o durante l‘uso, come: pioggia, neve, sudore, acqua salata, sporco, polvere, lanugine, ecc.
    Inoltre, la Pistola deve essere Pulita ed esaminata se si sospetta un Difetto o un Malfunzionamento di un componente.
  4. Almeno una volta all’anno.

Per Pulire la Pistola si deve Smontarla nei suoi 5 Componenti Principali:

  1. Carrello,
  2. Canna,
  3. Molla di Recupero & Componenti,
  4. Fusto,
  5. Caricatore.

Per Procedere allo Smontaggio seguire le Istruzione descritte nella Sessione relativa allo Smontaggio utilizzando sempre Pezzuole & Spazzole adeguate al Calibro della Pistola.

CANNA

Armi Corte

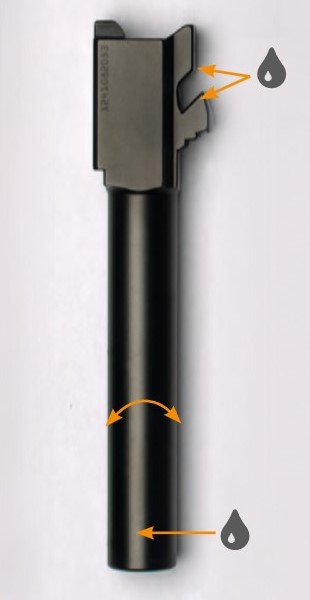

Lubrificazione Canna Glock 34SC

Per l'Operazione di Pulizia della Canna procedere nel modo seguente:

  1. Inumidire una Pezzuola pulita con un Detergente per Armi e spingerla più volte attraverso la Canna della Camera di Cartuccia usando uno Scovolo.
  2. Inumidire uno Scovolo di Pulizia con un Detergente per Armi ed infilarlo, con il panno di Pulizia, della Camera di Cartuccia attraverso la Canna per rimuovere lo Sporco e i Residui di Polvere.
  3. Inumidire un altra Pezzuola con un Detergente per Armi e spingendola attraverso la Canna con uno Scovolo per verificarne il Grado di Pulizia. Nel caso che non sia Pulita, ripetere i Passi 2 e 3 fino a quando la Pezzuola estratta dalla Canna non sarà Pulita.
  4. Con uno Scovolo, infilare una Pezzuola nella Camera di Cartuccia, in modo da farlo fuoriuscire dalla Canna.
  5. Inumidire una Pezzuola Pulita con un Detergente per Armi o Olio e spingerla più volte attraverso la Canna dalla Camera di Cartuccia usando uno Scovolo.
  6. Prima di utilizzare la Pistola al Poligono procedere alla Pulizia della Canna usando uno Scovolo e una Pezzuola Pulita inserita dalla Camera di Cartuccia.
    Ripetere la Procedura finché la Pezzuola di Pulizia non sarà Pulita, senza tracce di Detergente o Olio.
    NOTA:Se si intende riporre la Pistola non eseguire il Passo 6 fino al suo utilizzo.
  7. Impregnare la Spazzola di Pulizia con un Detergente per Armi o con Olio in modo da spazzolare l‘esterno della Canna per rimuovere lo Sporco o Residui di Polvere.
  8. Asciugare l‘esterno della Canna con un Panno Pulito.
    Qualora il Panno non sia completamente Pulito, ripetere i Passi 7 e 8.

CARRELLO

Armi Corte

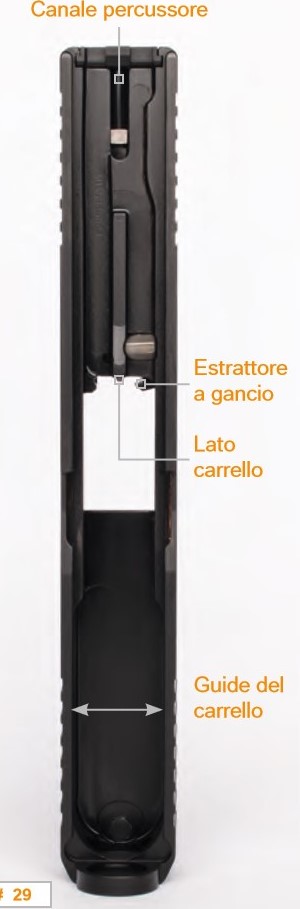

Carrello Glock 34SC

Nota: Il Lubrificante color rame presente su alcune parti del Carrello assicura una lubrificazione di lunga durata e non deve essere rimosso.

Per l'Operazione di Pulizia della Carrello procedere nel modo seguente:

  1. Inumidire un Pennello a Setole di Nylon con un Detergente per Armi o Olio in modo da spazzolare le Scanalature del Carrello dove si congiunge alle Guide del Carrello sul Fusto.
  2. Asciugare le Scanalature di Guida del Carrello con un Panno Pulito per verificarne il Grado di Pulizia.
    Nel caso che non sia Pulita, ripetere i Passi 1 e 2 fino a quando la Pezzuola estratta dalla Canna non sarà Pulita.
    NOTA: Non rimuovere il lubrificante di color rame.
  3. Impregnare la Spazzola di Nylon con un Prodotto di Pulizia & Lubrificazione in modo da procedere alla Pulizia di Carrello ed Estrattore; durante l’Operazione mantenere il Carrello con il Vivo di Volata rivolto verso il Basso.
  4. Asciugare il Carrello e l’Estrattore con un Panno Pulito; durante l’Operazione mantenere il Carrello con il Vivo di Volata rivolto verso il Basso.
    Qualora il Panno non sia completamente Pulito, ripetere i Passi 3 e 4.
  5. Controllare che tutte le parti esposte del Carrello siano Pulite.
    Se dovesse essere presente dello Sporco, o della Polvere, rimuoverlo con un Detergente Standard per Armi, impregnando una Spazzola per la Pulizia o un Panno Pulito.
  6. Asciugare le parti visibili del Carrello, come indicato al Passo 5, con un Panno Pulito.
    Qualora il Panno non sia completamente Pulito, ripetere i Passi 5 e 6.

FUSTO

Armi Corte

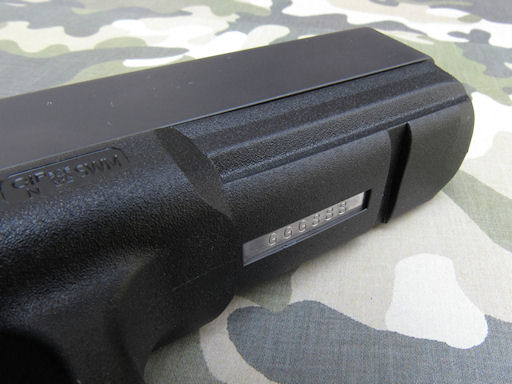

Fusto Glock 34SC

Controllare che il Fusto sia Pulito.
Se necessario, Pulire il Fusto nel modo seguente:

  1. Pulire le Parti esposte del Fusto con un Panno Morbido e Pulito, leggermente inumidito con Detergente per Armi o con Olio.
  2. Pulire le parti visibili del Fusto come indicato al Passo 1 utilizzando un Panno Pulito.
    Qualora il Panno non sia completamente Pulito, ripetere i Passi 1 e 2.

Al termine dell’Operazione di Pulizia procedere alla Lubrificazione nel modo seguente:

  1. Inumidire leggermente un Panno Pulito con Detergente per Armi o con Olio per lubrificare l’esterno della Canna, compresi il vano e le alette, la superficie superiore interna del Carrello di fronte al foro di espulsione dove la Canna tocca il Carrello e l’apertura che dalla Canna scivola attraverso il Carrello.
  2. Versare una goccia di Olio per Armi o Detergente nel punto in cui l‘estremità posteriore della stanghetta del Grilletto tocca il connettore sull’angolo posteriore destro dell‘Impugnatura.
  3. Distribuire una goccia di Olio per Armi o Detergente sull‘intera lunghezza di ciascuna delle Guide del Carrello.
  4. Inumidire un Panno Pulito con un Detergente per Armi o Olio per pulire la superficie del Carrello.

ATTENZIONE
Le Pistole sono progettate in modo da funzionare perfettamente con una piccola quantità di lubrificante.
Non Lubrificare troppo la Pistola poiché una quantità eccessiva di Lubrificante potrebbe far aderire polvere incombusta e altri residui ed impedirne il corretto funzionamento.

Dopo aver Pulito & Lubrificato la Pistola si dovrebbe eseguire un’ispezione per assicurarsi che la Pistola funzioni correttamente.
Se la Pistola non supera uno dei seguenti test, contattare immediatamente un Armaiolo specializzato.

Per ispezionare la Pistola, procedere nel modo seguente:

  1. ISPEZIONE ESTERNA
    Controllare che sulla parte Esterna del Fusto e del Carrello non siano presenti Sporco o danni visibili; prestando particolarmente attenzione a: Tacca di Mira , Mirino, Grilletto, Guardamano, Leva Arresto Carrello, Fermo Caricatore ed Estrattore.
  2. ISPEZIONE della CANNA
    Controllare che la Canna non presenti Sporco, Residui di Piombo, Rigonfiamenti, Crepe o oggetti estranei.
    AVVERTENZA
    Non usare mai una Canna Incrinata, Gonfia o Ostruita.
    Per la Riparazione o la Sostituzione, contattare immediatamente un Armaiolo Specializzato.
  3. TEST della SICURA del PERCUSSORE
    Tenendo il Carrello, tirare il Gancio del Percussore fino all‘estremità posteriore del Carrello per rilasciarlo lentamente finché non entri in contatto con la Sicura del Percussore.
    AVVISO
    Il Percussore viene tenuto in Posizione Avanzata dalla tensione della Molla.
    Il Percussore non dovrà urtare contro la Sicura per evitarne il danneggiamento.
    Con il dito indice applicare una forza moderata sullo Gancio del Percussore di circa 5-8 lbs./23-36 N.
    Il percussore non dovrà muoversi in avanti oltre la Sicura del Percussore e sporgere dalla Culatta.
    AVVERTENZA
    Se la Sicura del Percussore non impedisce al Percussore di muoversi in Avanti, NON CARICARE & NON SPARARE con la Pistola; contattare immediatamente un Armaiolo Specializzato.
  4. PERCUSSORE
    Tenendo il Carrello con la parte terminale del Vivo di Volata rivolto verso il Basso, premere la Sicura del Percussore con la punta del dito nel Carrello.
    Il Percussore dovrebbe spostarsi verso il Basso con la punta del Percussore sporgente dalla Culatta.
    Nota: Con Pistola Nuova, potrebbe essere necessario esercitare con il dito una leggera pressione verso il basso sulla parte posteriore del Percussore per aiutarne il movimento.
  5. CANALE del PERCUSSORE
    Tenendo premuta la Sicura del Percussore con la punta delle dita, scuotere energicamente il Carrello per sentire il Percussore muoversi liberamente nel Canale del Percussore.
  6. ESTRATTORE
    Controllare la Culatta per assicurarsi che l‘Estrattore sia Pulito e il dente dell‘Estrattore non sia danneggiato.
  7. ESPULSORE
    Ispezionare l‘Espulsore nel Fusto della Pistola per verificarne l’integrità.
  8. TEST della LEVA di ARRESTO CARRELLO
    Tirare la Leva di Arresto Carrello verso l‘alto per rilasciarla.
    La Leva dovrebbe rientrare velocemente nel Fusto.
    Se la leva si muove un lentamente verso la posizione inferiore o se rimane nella posizione superiore, contattare immediatamente un Armaiolo Specializzato.
  9. ISPEZIONE del CARICATORE
    Controllare che i Caricatori siano privi di Sporco o danni visibili.
    Prestare particolare attenzione a bordi aperti o danneggiati quindi procedere al controllo dell’Elevatore premendolo con la punta del dito verso il basso.
    Rilasciandolo, l’Elevatore dovrebbe scattare velocemente verso l’alto senza rimanere incassato nel corpo del Caricatore.
