VIII. Smontaggio

Archivio

Armi Corte

AVVERTENZA
Quando il Grilletto si trova in Posizione Avanzata, la Pistola potrebbe essere Carica.

AVVERTENZA
Prima di Smontare la Pistola svuotare completamente il Caricatore per ridurre al mimino la possibilità di creare problemi.

AVVERTENZA
Anche se la Pistola dispone di un Indicatore di Colpo Camerato, questo potrebbe eventualmente non funzionare, poiché si tratta pur sempre di un elemento meccanico.
Non fare mai esclusivamente affidamento sull’Indicatore di Colpo Camerato per stabilire se la Pistola sia Carica o Scarica.
Estrarre sempre il Caricatore, tirare il Carrello completamente Indietro per verificare visivamente che non vi sia alcuna Cartuccia in Canna.

AVVERTENZA
Indipendentemente dal fatto che il caricatore sia inserito sarà sempre possibile che una Cartuccia sia in Canna di conseguenza quando si preme il Grilletto la Cartuccia verrà sparata.
Non lasciare mai la Pistola incustodita, anche dopo aver estratto il Caricatore.
Assicurarsi sempre che la Camera di Cartuccia sia Vuota prima di smontare la Pistola per la Pulizia o Manutenzione.

AVVERTENZA
Non effettuare mai modifiche alla Pistola per non causare malfunzionamenti o creare situazioni di pericolo.

AVVERTENZA
Quando si smonta la pistola, si raccomanda di indossare sempre Occhiali di Sicurezza in modo da proteggere gli occhi.

Per pulire la Pistola procedere seguendo le Istruzioni descritte in questa Sezione.
Prima di procedere verificare che la Pistola sia completamente Scarica seguendo questa Sequenza:

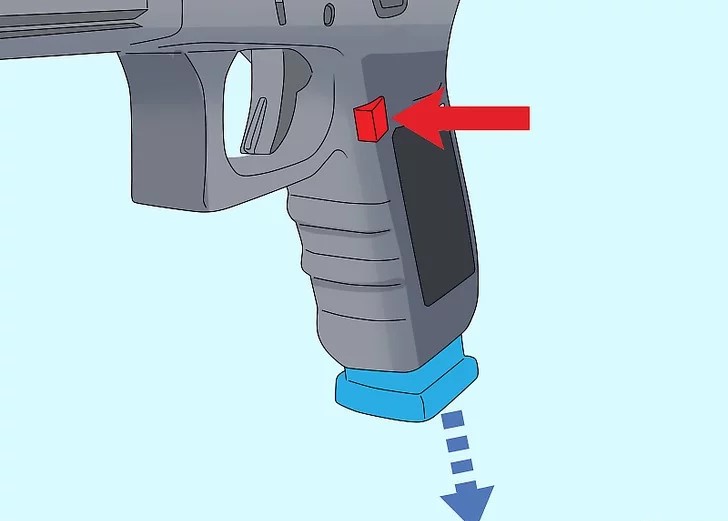

1. Estrarre il Caricatore premendo il Fermo del Caricatore.

2. Tenendo il Calcio e mantenendo il dito fuori della Guardia del Grilletto; afferrare la parte Posteriore del Carrello per tirarlo completamente Indietro per espellere un’eventuale Cartuccia in Camera.

3. Bloccare il Carrello in Posizione Arretrata (Aperta) spingendo la Leva di Arresto Carrello-Otturatore verso l‘alto quindi rilasciare lentamente il Carrello dalla Posizione Arretrata finché non rimane in Posizione Aperta.

4. Con il Carrello Bloccato in Posizione Arretrata, controllare visivamente che la la Camera di Cartuccia e il Caricatore non contengano Munizioni.

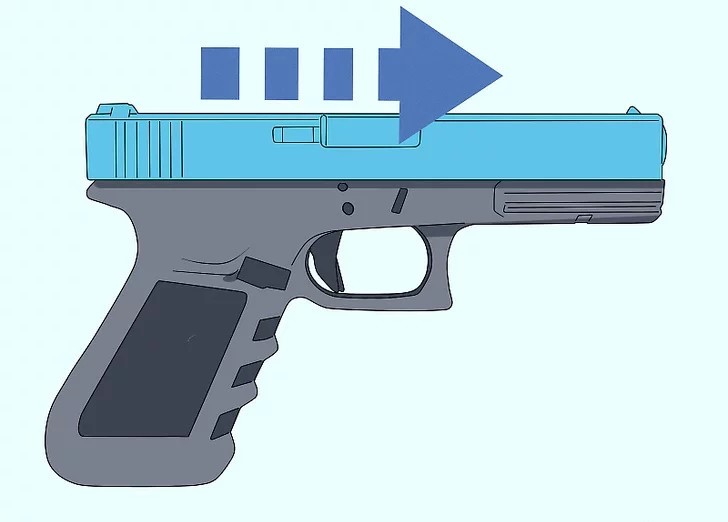

5. Sbloccare il Carrello per farlo tornare in Avanti (Posizione Chiusa) spingendo la Leva di Arresto Carrello verso il basso, oppure, afferrando la parte Posteriore Carrello, tirarlo per poi rilasciarlo.

6. Orientando il vivo di volata della Pistola in una Direzione Sicura premere il Grilletto.

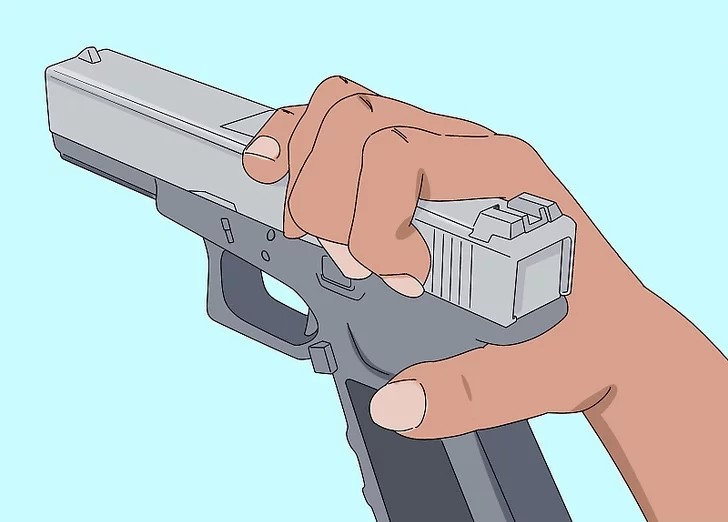

7. Tenendo la Pistola, arretrare il Carrello per circa 1/8 di pollice / 3mm e mantenerlo in questa Posizione.

Nota: Non Arretrare eccessivamente il Carrello per evitare di spostare il Grilletto in Posizione Avanzata.
Qualora il Grilletto si trovi in Posizione Avanzata non premerlo in nessun caso; tenere sempre l’Arma rivolta verso una Posizione Sicura.

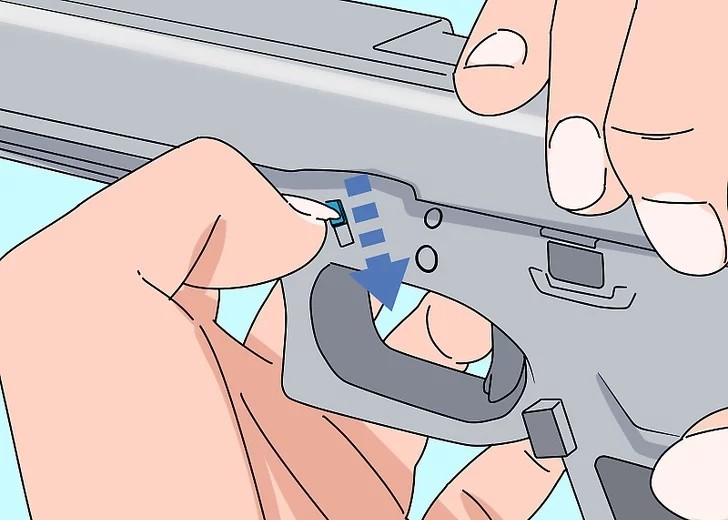

8. Spostare la Leva di Blocco Carrello, presente su entrambi i lati, in modo uniforme verso il Basso.

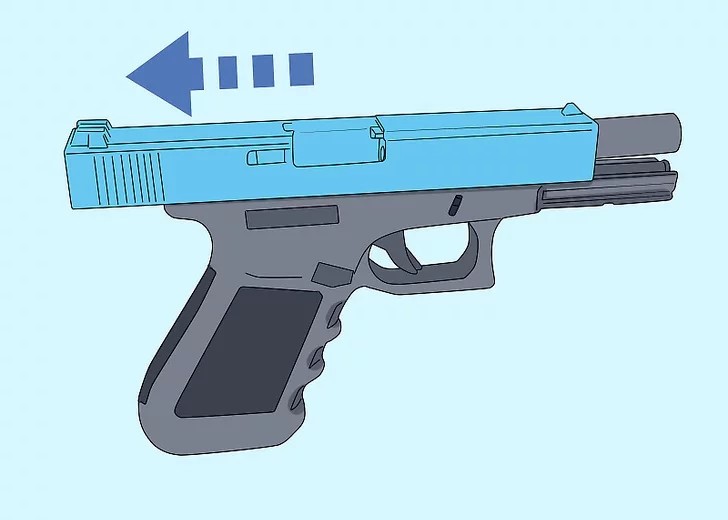

9. Mantenendo la leva di Blocco Carrello in Basso, spingere il Carrello in Avanti per separarlo dal Fusto.

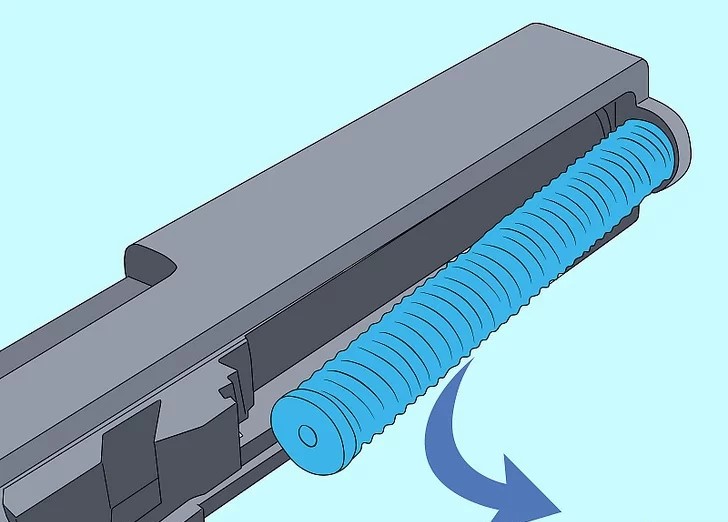

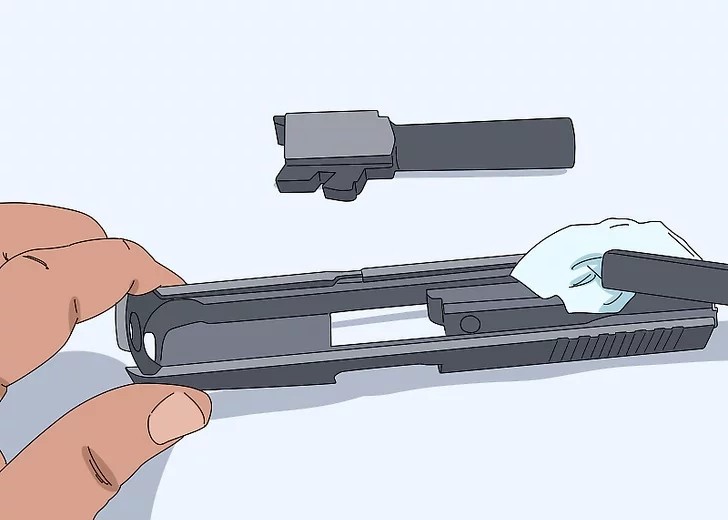

10. Premere la Molla di Recupero verso la Parte Anteriore (Vivo di Volata) del Carrello mentre si procede all’estrazione dal Carrello sollevandola verso l’Alto.

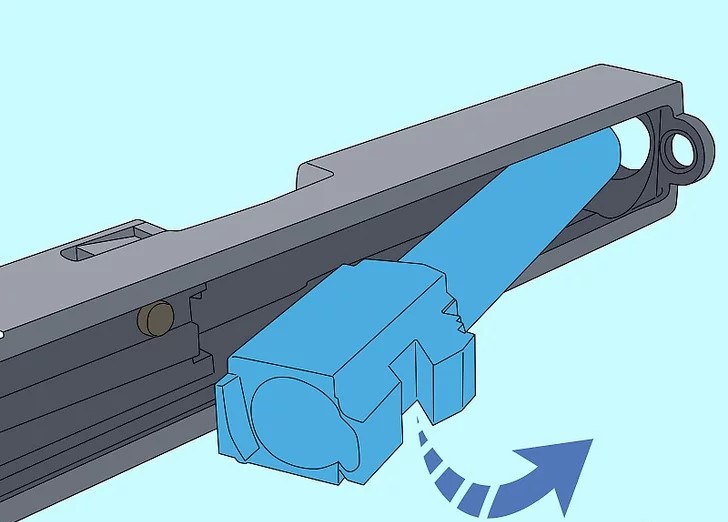

11. Tenendo la canna dalle Alette, presenti nella parte terminale, sollevarla per farla scorrere verso la parte Anteriore del Carrello; quindi, tirandola verso l’Alto e all’Indietro, procedere alla rimozione dal Carrello.

AVVERTENZA

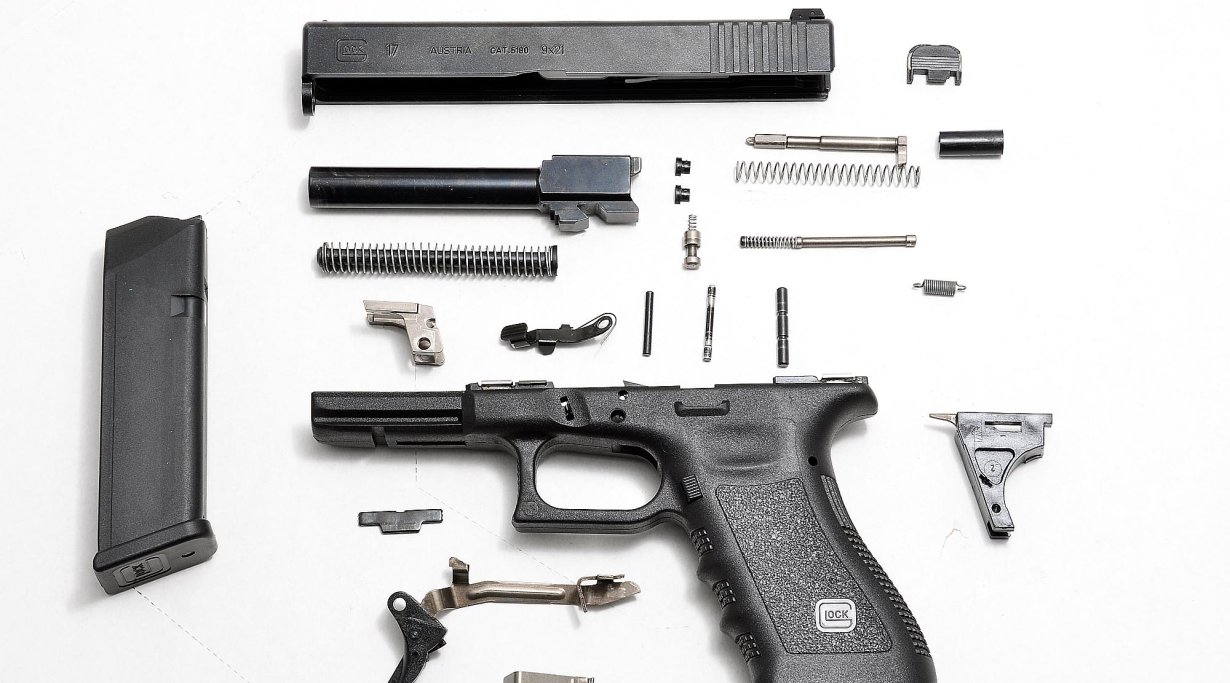

Non smontare altre parti della pistola.
Ogni ulteriore Smontaggio deve essere effettuato da un Armaiolo Specializzato.

AVVISO Con Pistola Smontata, non spostare mai manualmente il Grilletto in Avanti per evitare il danneggiamento della Sicura sul Grilletto.

AVVISO Con Pistola Smontata, non tirare mai manualmente il Percussore per evitare il danneggiamento della Sicura sul Percussore.
