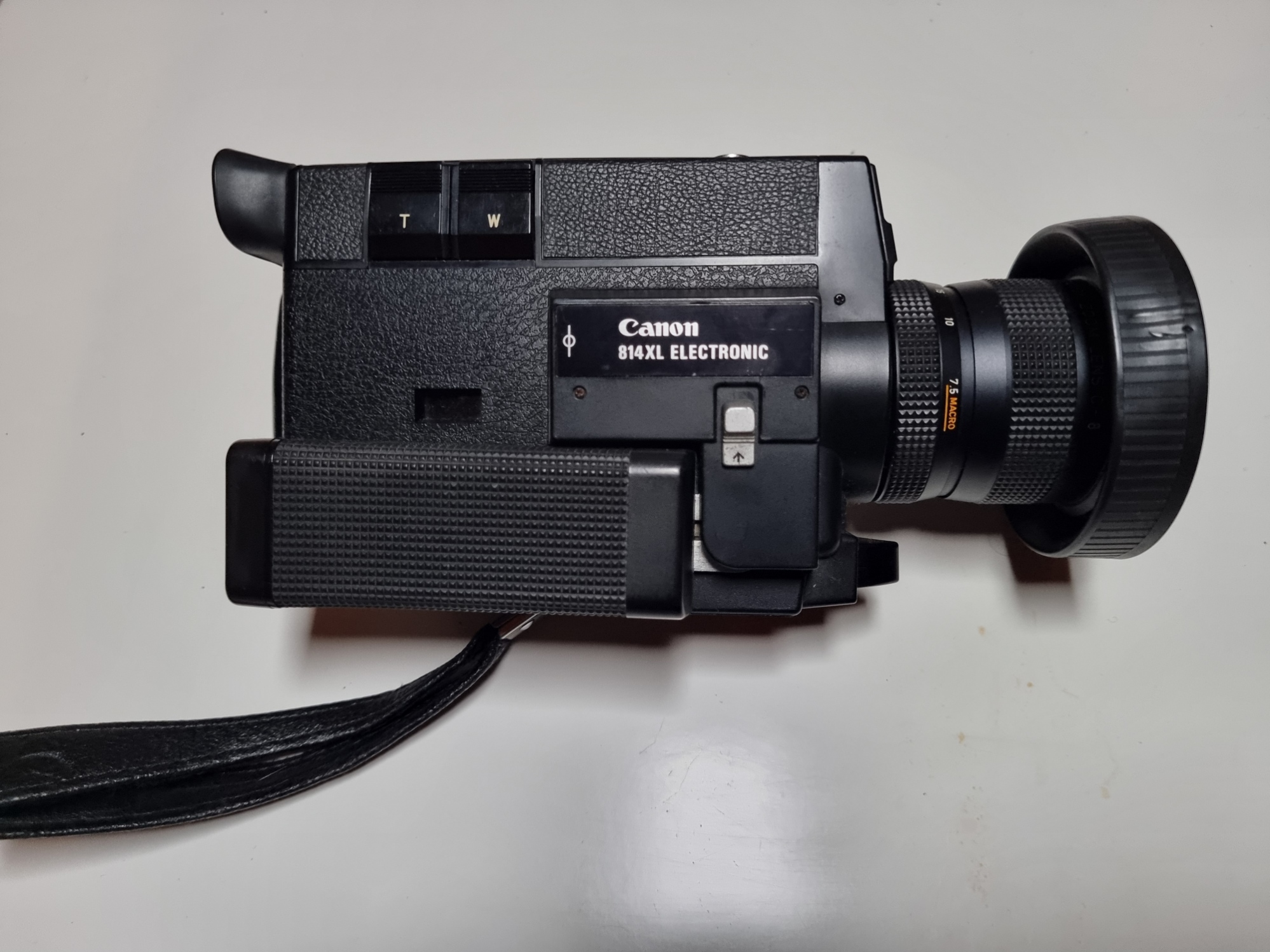

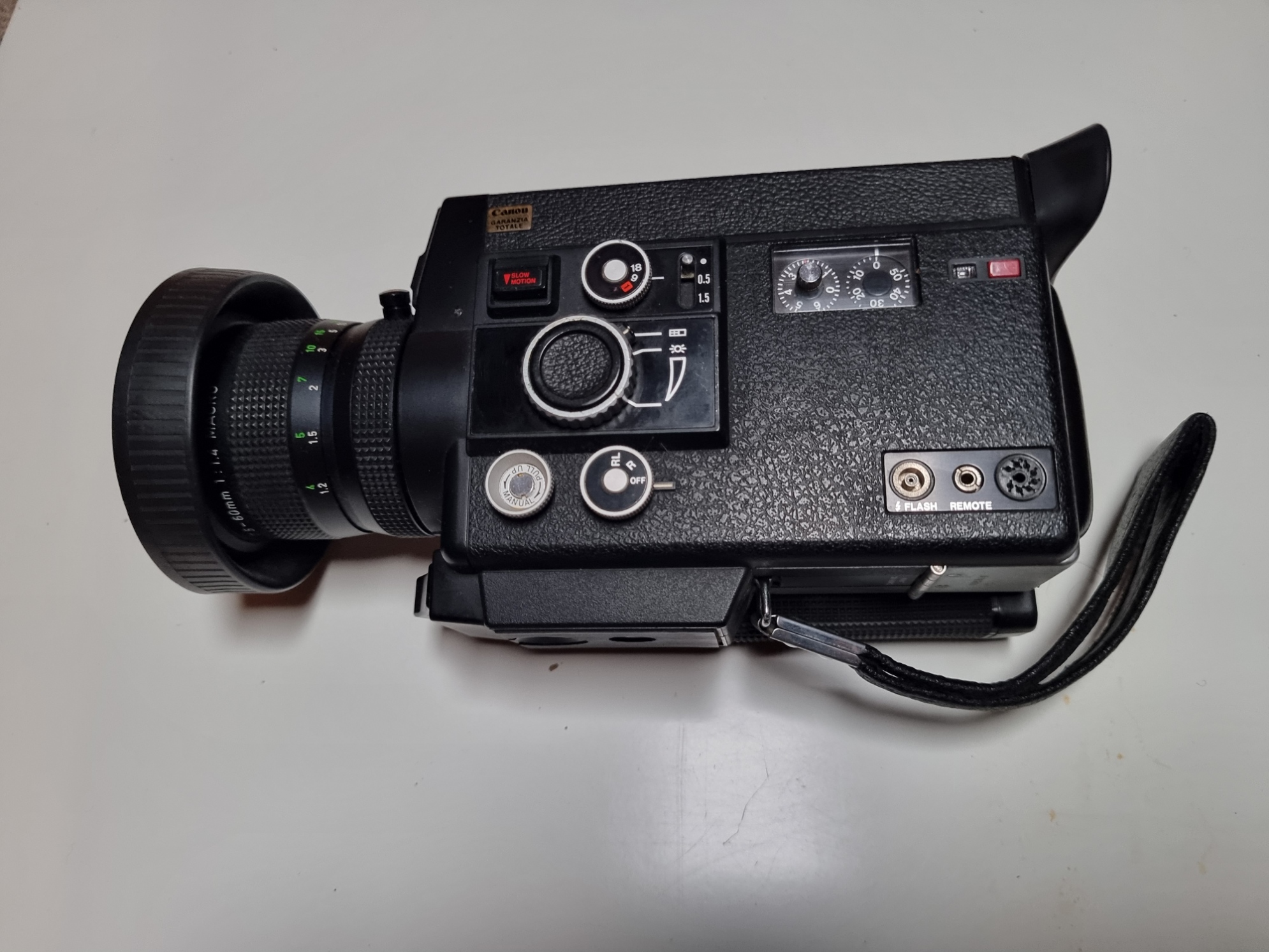

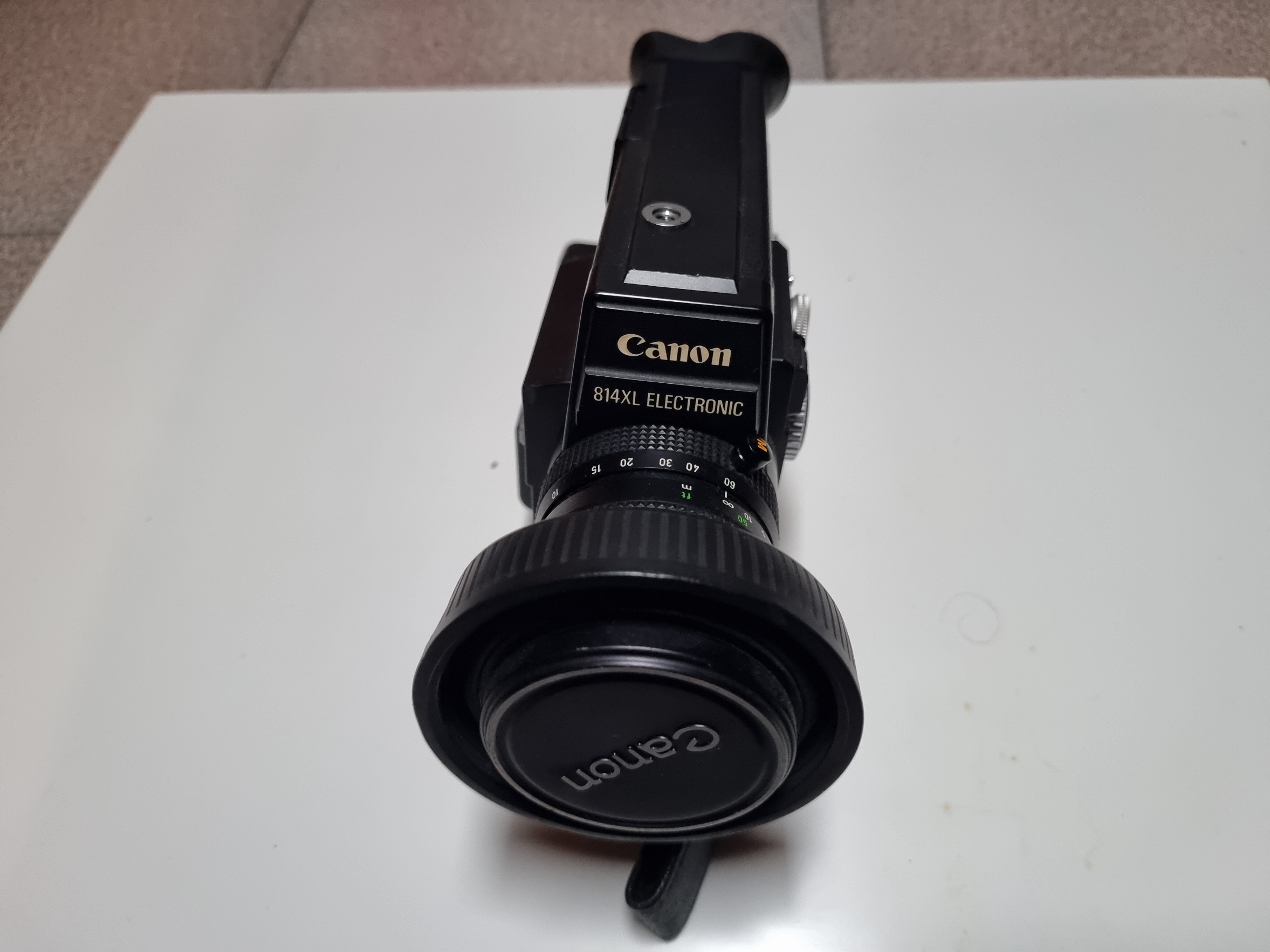

Canon 814XL Electronic

Sviluppata dal Progetto del Modello Auto Zoom 814 Electonic questo Camera integra la Funzione XL oltre ad un Sistema per la Sincronizzazione della Registrazione Audio con la Pellicola.
Questo Sistema Integrato consente la Sincronizzazione della Registrazione Audio attraverso la generazione di un Segnale ad Impulsi per ogni Fotogramma ripreso.

Un esclusivo Sistema di Apertura dell'Otturatore di 220° consente le Riprese XL rispetto ai 130° utilizzato nelle Riprese Normali.
Tale Sistema disponendo di un'Apertura Variabile, consente il Controllo della Dissolvenza durante le Riprese.

Rispetto la versione precedente l'Obiettivo migliorato per prestazioni dispone anche di una Minore Apertura.
Anche il Mirino risulta sufficientemente Luminoso per adattarsi alle Riprese XL in Condizioni di Scarsa Illuminazione in questo modo viene notevolmente aumentata la precisione del Telemetro per la Messa a Fuoco dell'Immagine.

Caratteristiche Tecniche

Tipo	Cinepresa Super 8 Tipo 8mm
Dimensione Immagine	4,2 x 5,7 mm (Dimensioni di Proiezione: 4 x 5,4 mm)
Film	Cartuccia di Pellicola Super 8
Ottica	Lunghezza Focale/Apertura	7,5 – 60 mm f/1,4 18 Elementi in 13 Gruppi Rivestimento Spectra. Paraluce in Gomma Incorporato.
	Rapporto di Zoom	8x
	Messa a Fuoco	Manuale (Metodo di Rotazione del Gruppo Lenti Anteriore), da 1,2 m a Infinito
	Riprese Macro	Riprese a Distanza Ravvicinata ruotando l'Anello dello Zoom su "Macro" all'Estremità Grandangolare. Riprese Ravvicinate a 165 mm dal Segno del Piano della Pellicola (23 mm dalla Parte Superiore dell'Obiettivo) sono possibili quando l'Anello di Messa a Fuoco è impostato su Infinito. Campo visivo: 33 x 45 mm
	Zoom	Zoom Motorizzato (circa 5 sec.) e Zoom Manuale con Anello di Zoom. Angolo di Rotazione: circa 121 gradi 30 minuti.
	Diametro Filtro	58 millimetri
Mirino	Tipo	Tipo Reflex Monoobiettivo (Oculare Incorporato)
	Telemetro	Telemetro a Immagine Sdoppiata
	Regolazione Diottrica	-4 a +2 diottrie
	Informazioni sul Mirino	Valore di Apertura, Avvisi di Sovra/Sottoesposizione, Spia di Trasporto Pellicola, Spia di Precauzione di Fine Pellicola
Controllo dell'Esposizione	Tipo	TTL Servo EE con Esposimetro CdS. Impostazione Automatica dell'Apertura accoppiata alla Velocità della Pellicola caricata e alla Velocità di Ripresa.
	Campo di Misurazione	ISO 400, f/1.4, 9 fps, Apertura Otturatore a 220 gradi, senza Filtro CCA ISO16, f/45, slow motion (36 fps), Apertura Otturatore a 150 gradi, con Filtro CCA
	Velocità della Pellicola	Impostazione ISO Automatica tramite Cartuccia di Pellicola Tipo Tungsteno: ISO 25, 40, 64, 100, 160, 250 e 400 Tipo Daylight: ISO 16, 25, 40, 64, 100, 160 and 250
	Filtro CCA	Il Filtro CCA viene automaticamente annullato caricando una cartuccia di pellicola di tipo daylight. L'Annullamento Manuale del Filtro CCA è possibile collegando l'Adattatore di Annullamento del Filtro CCA o un'Unità di Illuminazione.
	Compensazione dell'Esposizione	Compensazione a Due Stadi da 0,5 e 1,5 Stop
	Controllo manuale dell'apertura	Qualsiasi Impostazione Manuale dell'Apertura è possibile tramite la Ghiera di Controllo dell'Apertura Manuale.
Guida del Film	Tipo	Riprese di Potenza tramite Micromotore ad Alte Prestazioni
	Velocità di Ripresa	9, 18 fps, Slow Motion (circa 36 fps) e Fotogramma Singolo
	Fonte di Alimentazione	Quattro Batterie AA nell'Impugnatura per la Guida della Pellicola, lo Zoom e la Misurazione dell'Esposizione.
	Durata della Batteria	Potenza Sufficiente per circa 10 Cartucce di Pellicola a Temperatura Normale (circa una Cartuccia per Riprese di un Singolo Fotogramma)
	Contatore di filmati	Conta in su. Ripristino automatico scaricando una cartuccia.
	Controllo della Batteria	Controllo tramite Pulsante e Spia (LED Rosso).
Otturatore	Apertura dell'Otturatore	Apertura dell'Otturatore di 220 gradi (Valore Effettivo) per Riprese XL. 150 – 0 gradi per Riprese Normali (può essere completamente Chiuso). Il Controllo Variabile dell'Apertura dell'Otturatore per 150 – 0 gradi rende possibile lo Sbiadimento. L'Esposizione viene Compensata Automaticamente a 220 e 150 gradi.
	Sincronizzazione Flash	Con la Ghiera di Controllo Otturatore Variabile in Posizione 220 o 150 gradi. Sincronizza conSscatto a Fotogramma Singolo.
	Sistema di Rilascio	Sistema di Rilascio Magnetico

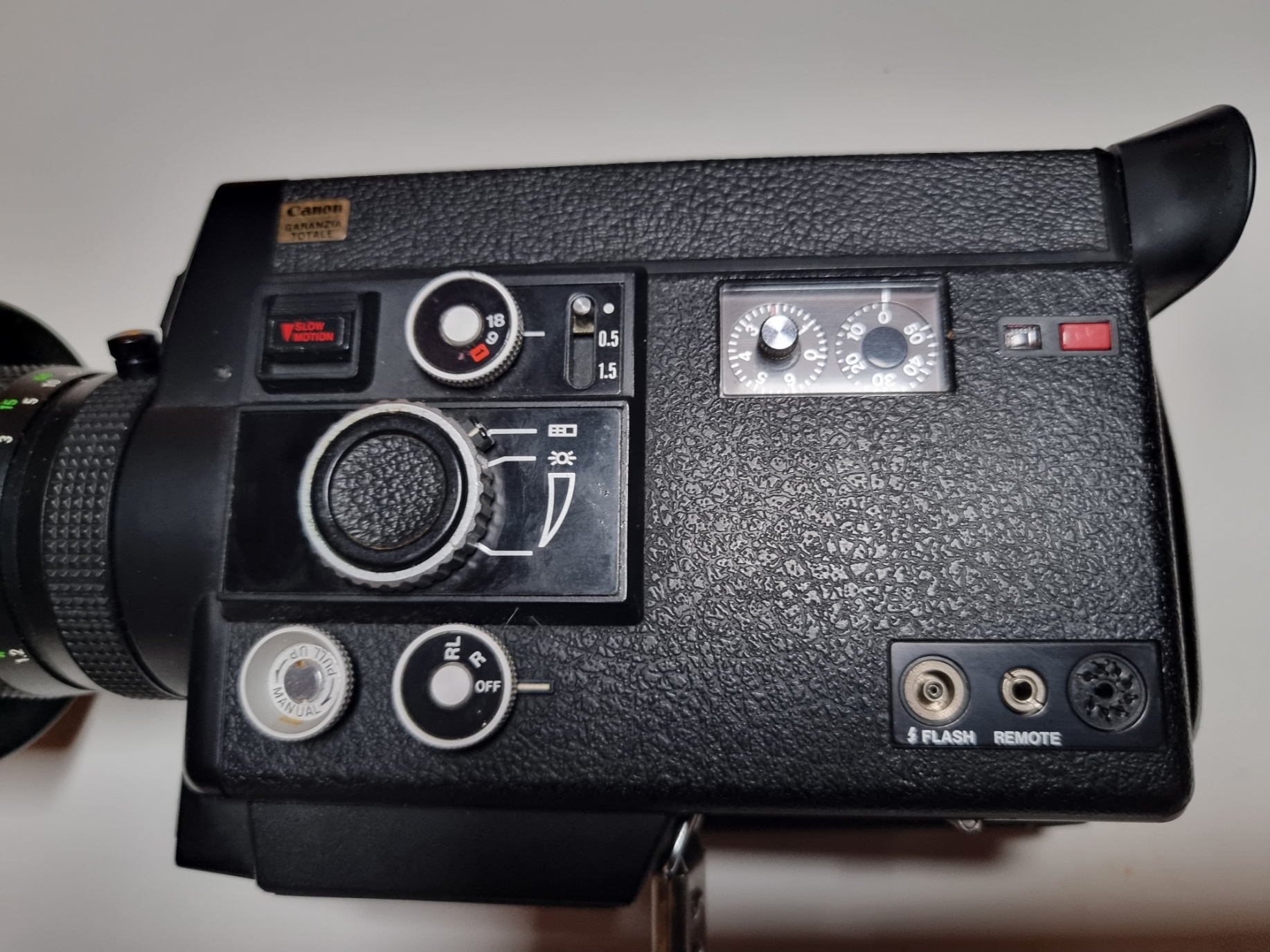

PRESA	Prese per Controllo Remoto/Scatto Singolo, Presa a 8 pin per Sincronizzazione Registrazione Audio
Interruttore Principale	Interruttore a Tre Vie per Spegnimento, Blocco Marcia e Controllo Remoto. Funziona anche come Interruttore di Sicurezza.
Telecomando	Possibile con l'Interruttore Remoto 60 o 3.
Registrazione Audio Sincronizzata	Doppio sistema di registrazione con segnale a impulsi. Presa Esclusiva (8 Pin). La Registrazione Sincronizzata del Suono è possibile utilizzando un'Unità di Sincronizzazione esclusiva e un Registratore a Nastro insieme, in base a un Sistema a Impulsi per Fotogramma.

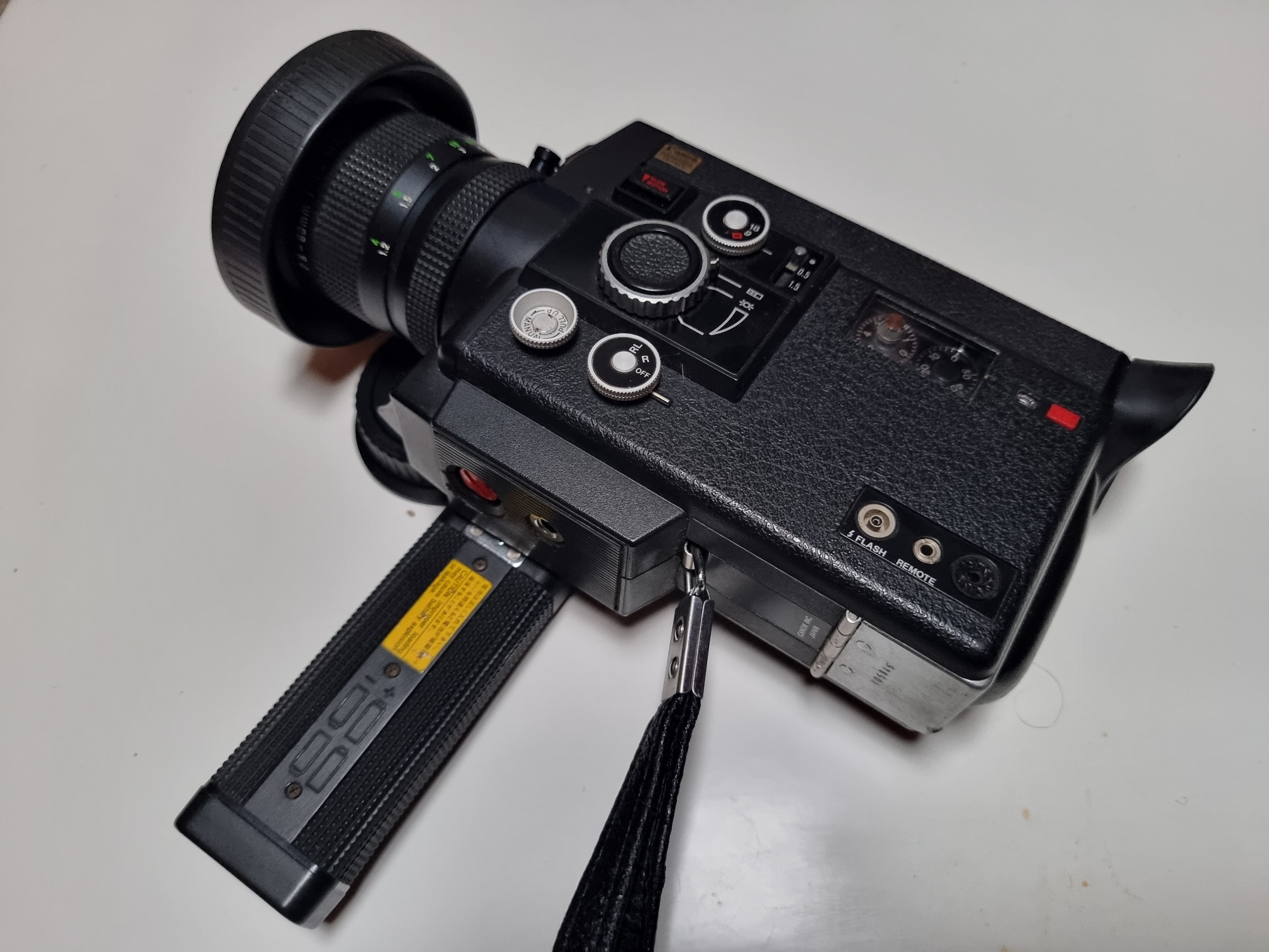

Presa	Tipo Pieghevole. Contiene batterie.
Altri	Un'Unità di Illuminazione può essere fissata alla Presa di Annullamento del Filtro CCA nello stesso Modo della Vite del Treppiede.
Dimensioni (L x A x P)	Dimensioni: 92,5 x 118 x 265 mm
Peso	1.450 g (solo corpo) 1.520 g (batterie incluse)
