Pulizia

ATTENZIONE: Non utilizzare il Percussore come utensile per rimuovere le eventuali incrostazioni presenti sulla superficie dell'Otturatore e della relativa Guida (Porta Otturatore).

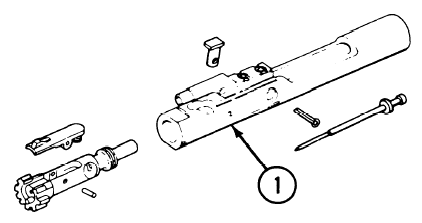

Procedere alla Pulizia dei Componenti costituenti il Gruppo Otturatore (1) mediante una Pezzuola imbevuta di una Soluzione CLP.

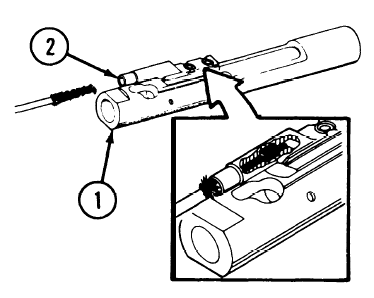

Procedere alla Pulizia accurata del Sistema di Recupero (2) presente sulla Guida dell'Otturatore utilizzando uno Scovolo Metallico imbevuto di una Soluzione CLP.
Successivamente Lubrificare il Sistema di Recupero (2) applicando un leggero Strato di Soluzione CLP, è consigliabile utilizzare una Soluzione CLP in Bomboletta allo scopo di ottimizzare le Operazioni.

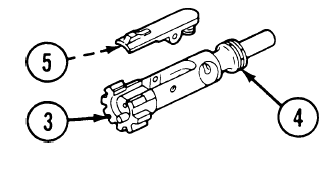

Rimuovere i Residui e le eventuali Incrostazioni presenti tra le Alette dell'Otturatore (3) utilizzando uno Spazzolino Metallico imbevuto con una Soluzione CLP.
Successivamente procedere alla Pulizia degli Anelli di Tenuta (4) sull'Otturatore e alla Sede dell'Estrattore (5).

Ispezione

Ispezionare la Manetta d'Armamento (1) allo scopo di verificare l'eventuale presenza di Rotture o Incrinature.

ATTENZIONE: Non Scambiare i componenti dell'Otturatore appartenenti ad Armi diverse.

Ispezionare l'Otturatore (2) allo scopo di verificare l'eventuale presenza di Rotture o Incrinature in special modo in prossimità della Sede per la Spina di Blocco.

Ispezionare la Coppiglia di Blocco (3) per il Percussore allo scopo di verificare l'eventuale presenza di Rotture o Incrinature.

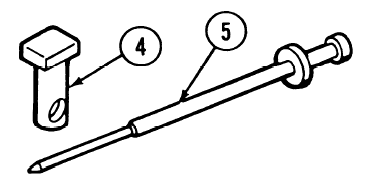

Ispezionare la Spina di Blocco (4) allo scopo di verificare l'eventuale presenza di Rotture o Incrinature.
Ispezionare il Percussore (5) allo scopo di verificare l'eventuale presenza di Rotture, Incrinature o Deformazioni.

Lubrificazione

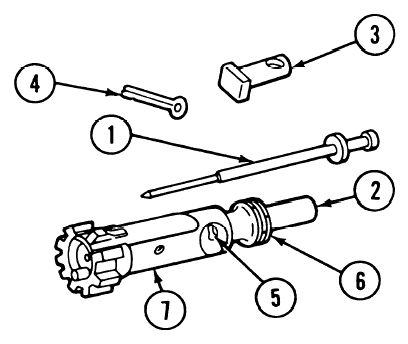

Stendete un leggero Strato di Lubrificante sul Percussore (1) e nella relativa Sede (2) sull'Otturatore.
Lubrificate abbondantemente la Spina di Blocco (3) e la Coppiglia di Blocco (4) per il Percussore utilizzando una Soluzione CLP.
Verificate inoltre che la Sede (5) relativa alla Spina di Blocco, gli Anelli di Tenuta (&) e l'intero Otturatore (7) sia ben Lubrificato.

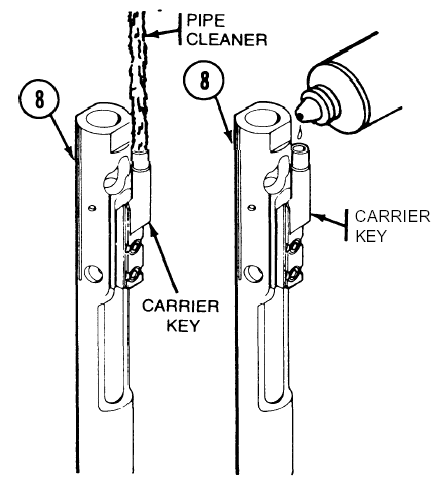

Successivamente Lubrificate il Sistema di Recupero presente sulla Guida dell'Otturatore (8) utilizzando uno Scovolo di Pulizia imbevuto di Soluzione CLP.

Stendete un leggero Strato di Soluzione CLP all'interno ed all'esterno della Guida dell'Otturatore (8).

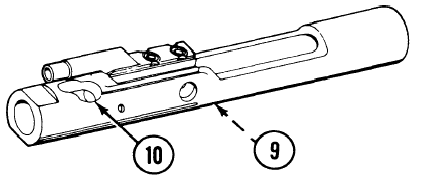

Lubrificate abbondantemente la Sede per la Spina di Blocco (9) e la Sede per la Coppiglia di Blocco (10) presenti sulla Guida dell'Otturatore (8).

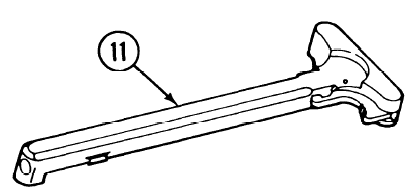

Inoltre stendete un leggero Strato di Lubrificante sulla Manetta d'Armamento (11).
