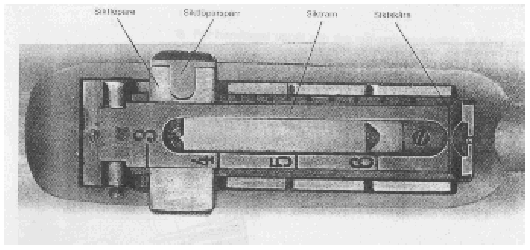

La Carabina Modello m/96 dispone di Mire Metalliche Posteriori graduate per Distanze comprese fra 300 - 600 metri, le quali sono solidamente applicate al Castello dell'Arma
Le Mire Metalliche Posteriori sono solitamente regolabili attraverso il Movimento di un Cursore a cui è applicata la Tacca di Mira inoltre tale Cursore dispone anche di un Sistema di Blocco per impedire movimenti accidentali durante le Operazioni di Tiro.
La Carabina Modello m/38(B) solitamente veniva equipaggiata con 3 differenti tipi di Mire Metalliche Posteriori con le seguenti caratteristiche:

1. Mire Metalliche Posteriori identiche alla Carabina Modello m/96(B) ma con una Tacca di Mira Tipo SM applicata sul Castello.
   Solitamente la Tacca di Mira Posteriore era graduata per Distanze comprese fra 250 - 600 metri ma disponeva anche di una Scala Graduata Supplementare per consentire l'uso di Munizionamento Speciale.
   Il Cilindro di Regolazione relativo a questo Tipo di Mire Metalliche Posteriori presenta un Profilo ad U.
2. Le Mire Metalliche Posteriori Tipo T erano solitamente graduate per Distanze comprese fra 150 - 600 metri con Scala Graduata Supplementare per consentire l'uso di Munizionamento con Ogiva Tipo Spitzer.
   Il Cilindro di Regolazione relativo a questo Tipo di Mire Metalliche Posteriori presenta un Profilo ad U.
3. Mire Metalliche Posteriori con Cilindro di Regolazione con Profilo Rettangolare.
   Le Mire Metalliche Posteriori di questo Tipo erano solitamente graduate per Distanze comprese fra 100 - 600 metri con Scala Graduata supplementare per consentire l'uso di Munizionamento Speciale.

Le Mire Metalliche Anteriori protette da Alette Laterali per impedire spostamenti accidentali permettono il solo Spostamento Laterale del Punto d'Impatto (Destra - Sinistra) di conseguenza per spostare il Punto d'Impatto a Destra (Sinistra) rispetto al Punto Mirato sarà necessario spostare a Destra (Sinistra) la Tacca di Mira Anteriore.
Solitamente con lo Spostamento di 1 mm del relativo Cursore Posteriore di Mira realizzerà uno spostamento del Punto d'Impatto di 100, 300 e 450 mm relativamente alle Distanze di 100, 200 e 300 metri.
Azzeramento a 300 metri della Carabina (Regolazione dell'Elevazione) sarà realizzato per far coincidere il Punto Mirato con il Punto d'Impatto a 300 metri quando sono utilizzate Munizionamento Tipo Spitzer.
L'Aggiustamento della Tacca di Mira Anteriore (Regolazione Destra - Sinistra) sarà possibile utilizzando uno Speciale Attrezzo in uso agli Armieri.
