Laser Training Target

Laser Training

Carabina - Pistola

Attualmente sul Mercato non sono disponibili, a costo contenuto, Bersagli con Sensori Laser.

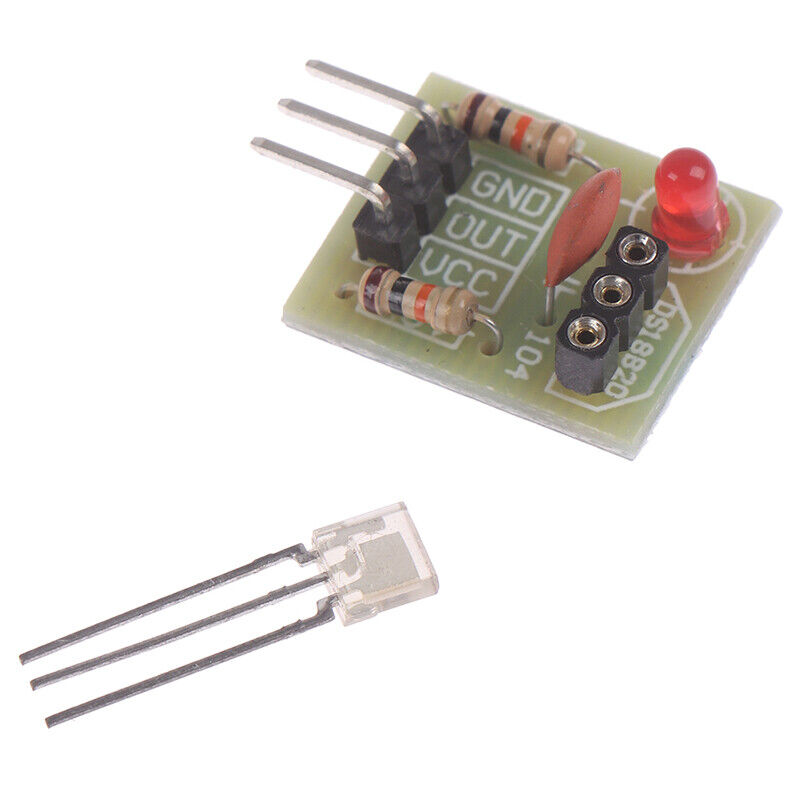

Per ovviare a tale mancanza ho deciso di realizzare un Bersaglio utilizando come Base una Scheda PCB con Sensore Laser per Arduino.
Tale Scheda, comunemente utilizzata in combinazione ad un Emettitore Laser Modello KY-008, consente di Rillevare Laser aventi una Lunghezza d'Onda di 650nm indentica a quella utilizzata nelle Cartucce Laser.

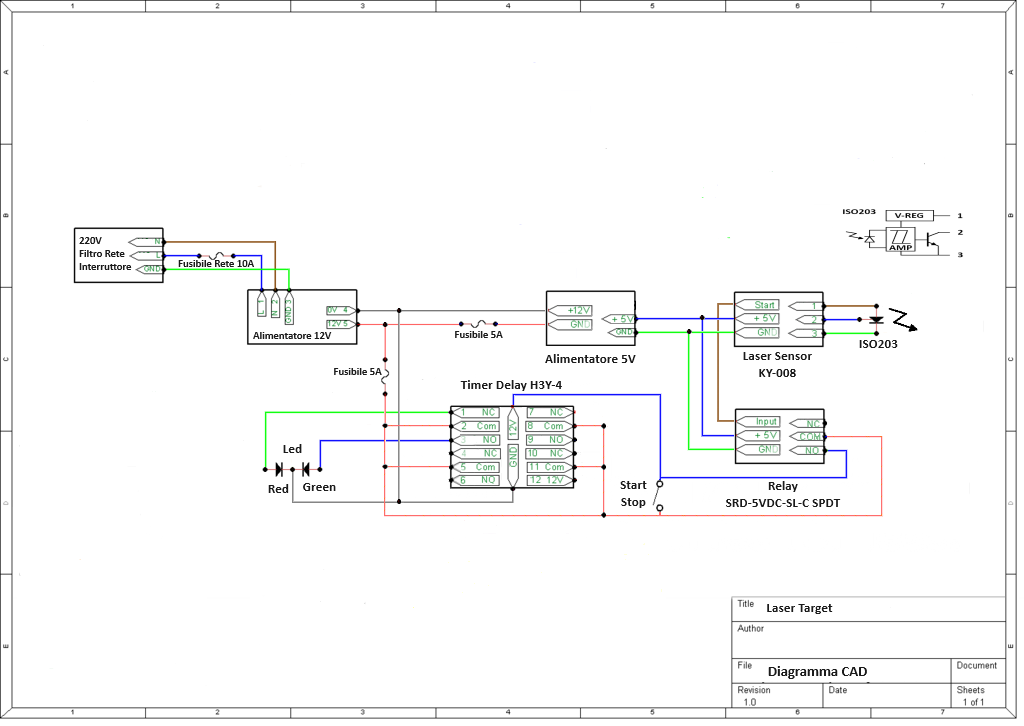

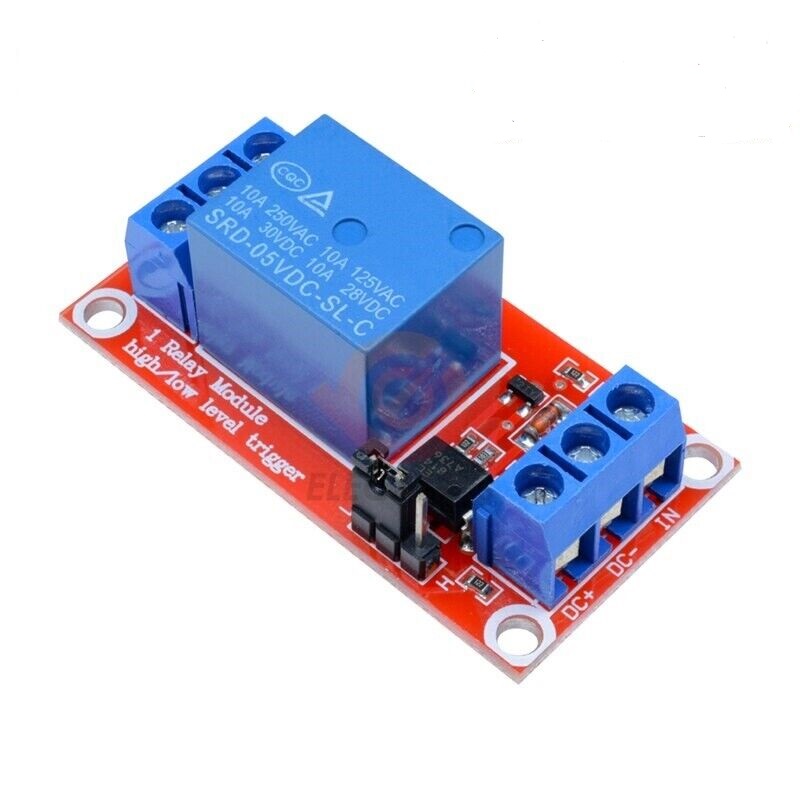

Poichè la Scheda PCB opera in Logica TTL, Segnale Alto (5V) in presenza Fascio Laser, ho deciso di utilizzare una Scheda Relè a 5V 10A a Singolo Scambio (SRD-5VDC-SL-C SPDT) per la gestione dei Bersaglio.

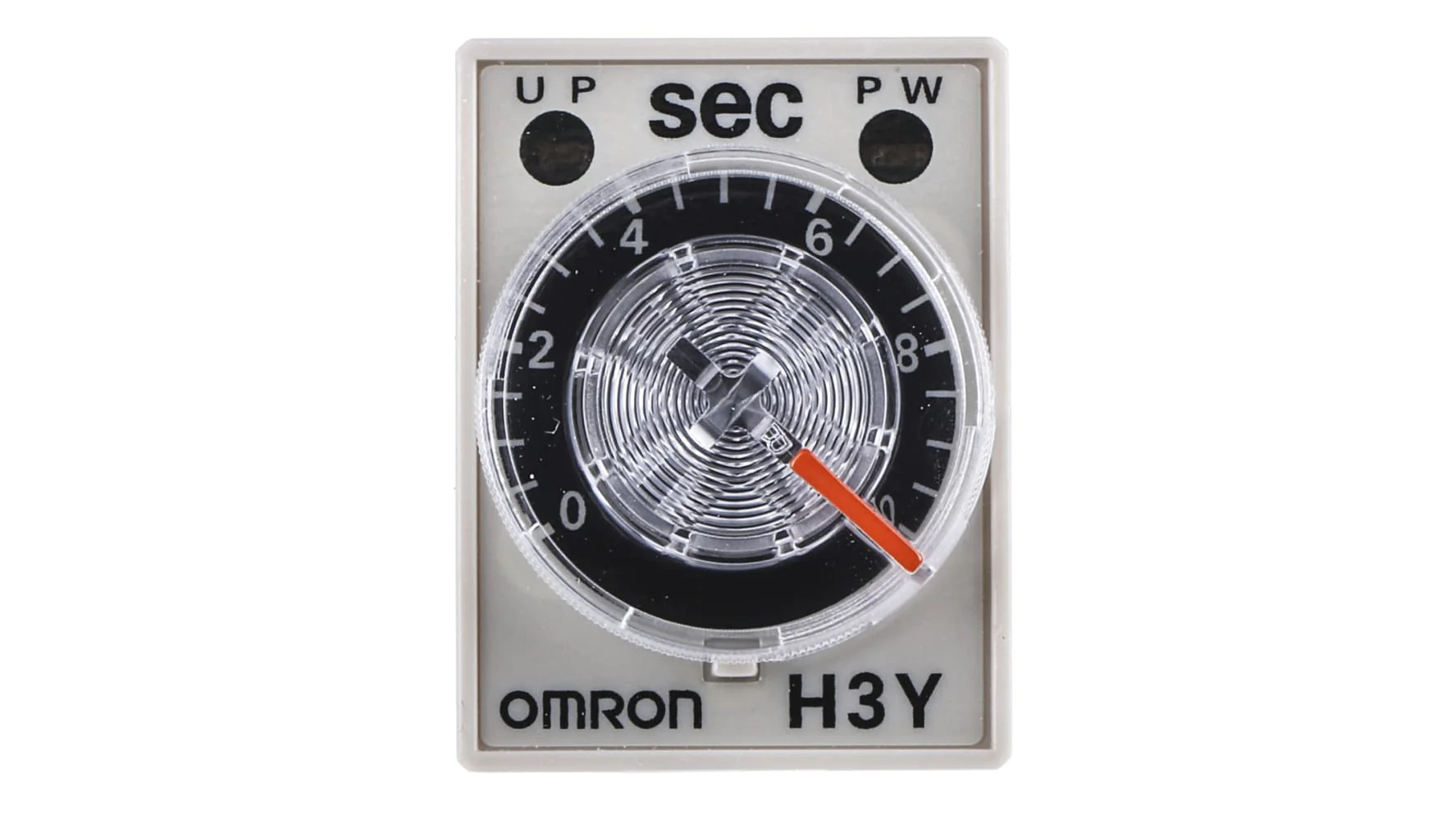

Attraverso questa Scheda a Relè sarà possibile controllare un Timer Delay H3Y-2 per la gestione dei Risultati attraverso 2 Led.
Il Relé H3Y-2 da 3 min. consente l'implementazione di vari Programmi di Addestramento: Tempo di Reazione & Tiro Rapido.
Per garantire una maggiore flessibilità inserire un Pulsante di Start/Stop per la gestione della Sessione di Tiro.

Allo stato attuale il Sistema per la visualizzazione dei Risultati si compone di un Led ma ho in programma di aggiungere un Contatore ad Impulsi.
In questo sarà necessario eliminare il Relè Fider ad Impulsi oltre a collegare il Pulsante di Reset direttamente al Contatore ad Impulsi.
Tale Dispositivo dispone di un Alimentare Esterno da 12V con Convertitore Interno a 5V per le Componenti in Logica TTL (5V).
Avendo utilizzato componenti in Logica TTL sarebbe possibile realizzare un Sistema Basato su Arduino in gado di gestire le Funzioni Avanzate.

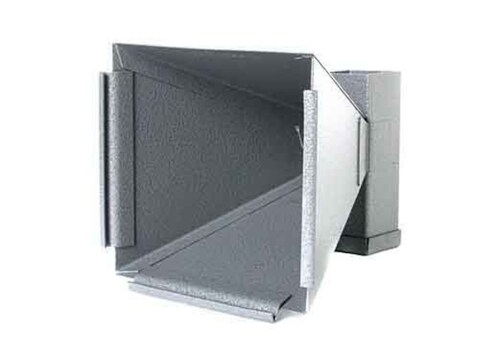

Dopo aver assemblato la parte elettronica deciso di realizzare un Bersaglio utilizzando un Raccoglitore per Piombini della Gamo.
Ho deciso di utilizzare il Bersaglio della Gamo poiché non consente l'impiego di Cartocini in Standard UITS.
Tale Bersaglio disponendo di Ampio Spazio Posteriore consente di alloggiare facilmente l'elettronica di gestione.

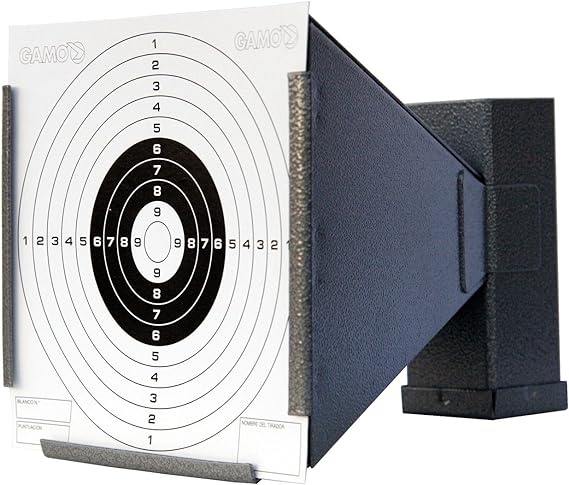

Per la realizzare il Cartello Bersaglio Rigido ho ritagliato del Plexiglass 14x14 dove ho successivamente incollato un Cartoncino Bersaglio Plastificato.
Prima di procedere alla Plastificazione ho fustellato il Centro per consentire al Fascio Laser di raggiungere il Sensore collocato dietro al Plexiglass.
