5.2.1. Segnali indicatori da deviatoio

5.2.1.1. Segnali indicatori da deviatoio semplice tallonabile e da deviatoio inglese (tallonabile e intallonabile).
I segnali indicatori da deviatoio servono per indicare le posizioni del deviatoio a cui sono connessi.
Essi, di notte, sono resi visibili da apposita luce interna.
Il segnale fornisce le seguenti indicazioni che sono identiche sia se il deviatoio è incontrato di punta sia se è incontrato di calcio:

Regolamento Segnali Regolamento Segnali

a

b

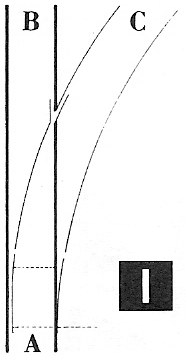

a) deviatoio semplice disposto per il retto tracciato:
una striscia verticale bianca su fondo nero:
indica che il deviatoio è predisposto per l'itinerario A-B.

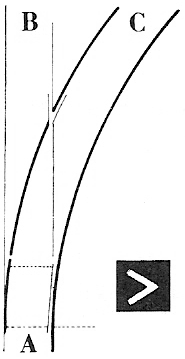

b) deviatoio semplice disposto per la deviazione:
una freccia bianca su fondo nero. La punta della freccia indica la parte verso la quale il binario devia:
indica che il deviatoio è predisposto per l'itinerario A-C.

Tale indicazione è usata anche per ciascun ramo di deviatoio simmetrico:

Regolamento Segnali Regolamento Segnali

c

d

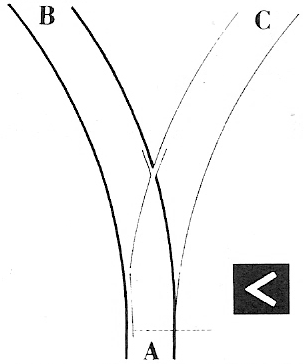

c) Indica che il deviatoio è predisposto per l'itinerario A-B.

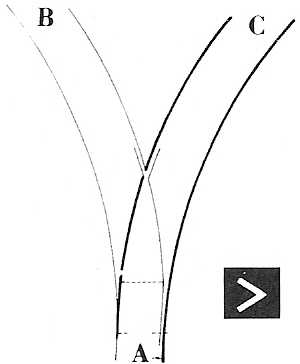

d) Indica che il deviatoio è predisposto per l'itinerario A-C.

5.2.1.2. Segnale indicatore da deviatoio semplice intallonabile.
Il segnale fornisce indicazioni diverse a seconda che il deviatoio sia incontrato di punta o di calcio.
Quando il deviatoio è incontrato di punta, la corrispondente faccia del segnale da le stesse indicazioni di cui al precedente punto 5.2.1.1.
Quando il deviatoio è incontrato di calcio, la corrispondente faccia del segnale presenta da una parte una striscia verticale bianca e dall' altra strisce orizzontali bianche e nere alternate.
Di notte, alla striscia verticale e al complesso di strisce orizzontali, corrispondono rispettivamente una striscia verticale e una orizzontale entrambe luminose e bianche.
Il ramo percorribile del deviatoio impegnato di calcio è individuato dalla posizione relativa della striscia verticale rispetto alle strisce orizzontali. Le indicazioni, quando il deviatoio intallonabile è impegnato di calcio, sono le seguenti:

Regolamento Segnali Regolamento Segnali

a

b

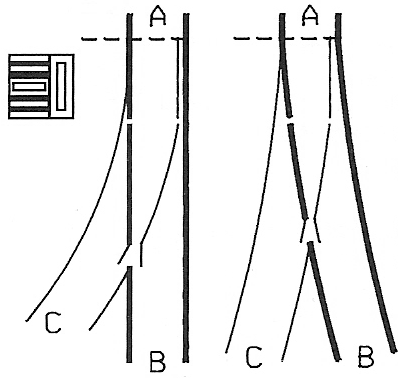

a) deviatoio semplice disposto per le provenienze dal ramo di destra:
una striscia verticale bianca a destra rispetto alle strisce orizzontali:
indica che il deviatoio e predisposto per l'itinerario B-A.

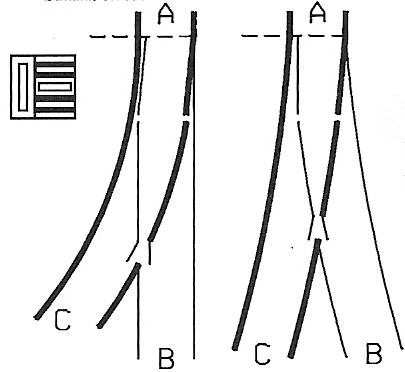

b) deviatoio semplice disposto per le provenienze dal ramo di sinistra:
una striscia verticale bianca a sinistra rispetto alle strisce orizzontali:
indica che il deviatoio e predisposto per l'itinerario C-A.

5.2.1.3. Gli indicatori da deviatoio, quando danno una indicazione di istradamento diverso da quello che i treni o le manovre devono percorrere, impongono al macchinista di fermarsi.
Inoltre occorre tener presente che l'esistenza di tali indicatori non dispensa dall' uso di tutti gli altri segnali e dall' osservanza di tutte le altre misure di sicurezza e di prudenza che sono prescritte dai regolamenti.
