6. Segnali ai Passaggi a Livello

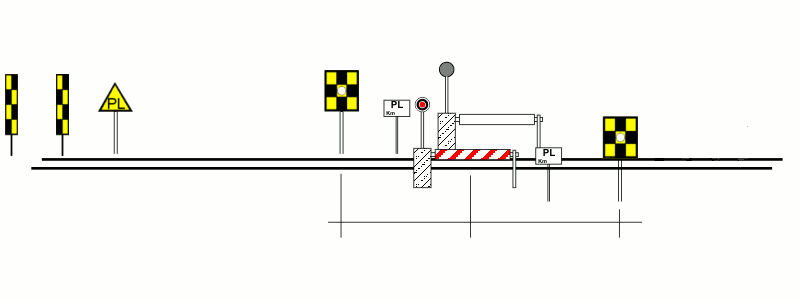

Passaggi a Livello con Barriere

Segnali solitamente utilizzati per i Passaggi a Livello con Barriere che chiudonio l'intera Sede Stradale.

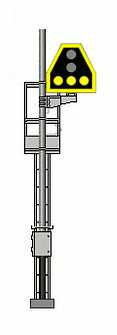

A. Avviso di Via Impedita
Passaggio a Livello non Protetto.
Arresto al Segnale di Protezione.

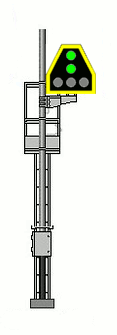

B. Avviso di Via Libera
Passaggio a Livello Protetto.

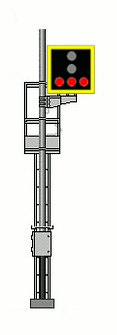

A. Via Impedita
Passaggio a Livello non Protetto.
Arresto al Segnale.

B. Via Libera
Passaggio a Livello Protetto.

Passaggi a Livello senza Barriere

Segnali solitamente utilizzati sulle Linee Secondarie con Velocità Massima Ridotta a Protezione dei Passaggi a Livello Senza Barriere per indicare lo Stato del Segnalamento Stradale.
Sulle Reti delle Ferrovie Concesse, il Segnale viene spesso utilizzato a Protezione dei Passaggi a Livello con Semi Barriere.

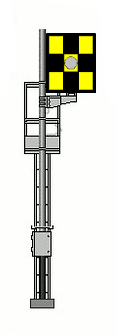

A Passaggio a Livello Non Protetto
Segnalamento Stadale Non Attivo o Guasto.

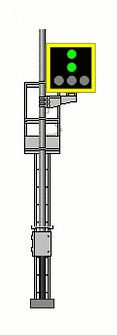

B Passaggio a Livello Protetto
Segnalamento Stradale Attivo.

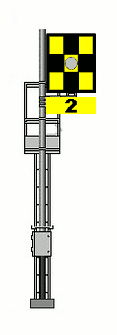

C Passaggio a Livello Protetto
Segnalamento Stradale Attivo
Come indicato dalla Tavola Inferiore; il Segnale protegge 2 Passaggi a Livello in sequenza.

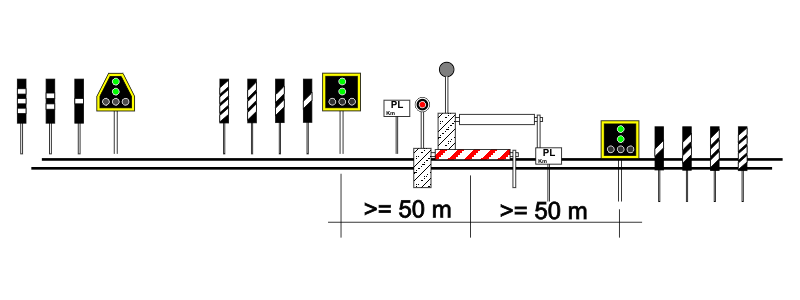

A Tavole di Orientamento
Solitamente una Serie di Tavola di Orietamento possono precedere il Segnale di Attenzione.

B Segnale di Attenzione
La Tavola precede sempre il Segnale Luminoso a Protezione dei P.L.

C Etichetta P.L.
Viene solitamente applicata sullo Stante del Segnale di Attenzione per indicare il n. di P.L. Protetti.

Segnali Stadali ai Passaggi a Livello

A. Segnale Stradale per i Passaggi a Livello senza Barriere

B. Segnale Stradale per i Passaggi a Livello con Barriere

A. Croce di Sant'Andrea per Passaggi a Livello in Linee a Singolo Binario.

B. Croce di Sant'Andrea per Passaggi a Livello in Linee a Boppio Binario

Tavole Stradali di Orientamento ai Passaggi a Livello
