18. Configurazione Segnali
Linee Banalizzate con Blocco Automatico (B.A.) a 2 Aspetti

Sono denominate "Banalizzate" quelle Linee munite di Sistemi per il Distanziamento in entrambi i Binari.
I Segnali validi per la circolazione sul Binario Illegale, collocati a Destra del Binario, presentano sempre una Vela Quadra.

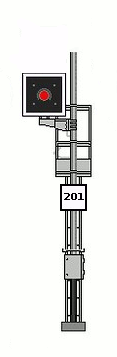

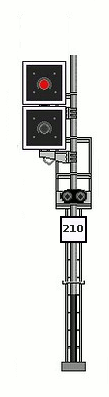

Stato normale dei Segnali di Blocco Automatico (2 Aspetti) in Linee Banalizzate in assenza di Circolazione Treni.

In assenza di Circolazione Treni i Segnali Permissivi di Linea fra un PdS sono normalmente a Via Libera.

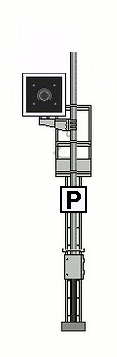

Normalmente i Segnali in piena Linea validi per i Treni Circolanti a destra sono spenti (eccetto i Segnali di Avviso Protezione); vengono accesi quando viene abilitata la circolazione sul Binario di Destra.

Nel Diagramma ho omesso volutamente i Segnali di Blocco Automatico sul 2° Binario e i Segnali per la Marcia sul Binario Illegale (1° Binario).
