NOTA: Gli Estrattori recentemente introdotti dispongono di un Inserto in Silicone a cui è accoppiata la Molla dell'Estrattore quindi fate molta attenzione durante le Operazioni di Smontaggio.

Nel caso in cui la Molla dell'Estrattore fosse stata Rimossa, procedere all'Operazione di ricollocamento nella sua Sede.

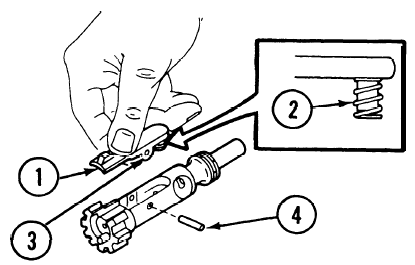

Inserire l'Estrattore (1) e la relativa Molla (2) nella Sede ricavata sull'Otturatore.
Premere l'Estrattore (1) per comprimere la relativa Molla (2) quindi all'allineare la Sede (3) utilizzata per Spina dell'Estrattore (4) ed inserirla.

Disporre in modo Appropriato gli Anelli di tenuta (5) presenti sull'Otturatore allo scopo di minimizzare la Perdita di Gas durante il Ciclo di Ricarica.

ATTENZIONE: Non Scambiare i componenti dell'Otturatore appartenenti ad Armi diverse.

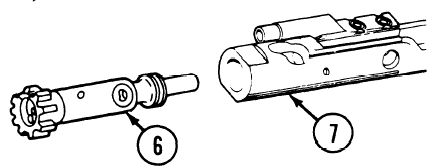

Inserire l'Otturatore (6) nella sua Guida (7) (Porta Otturatore)

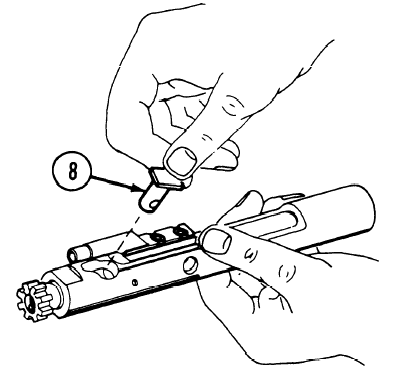

Inserire la Spina di Blocco (8) per l'Otturatore quindi ruotandola di 1/4 di giro per fissarla nella sua Sede.

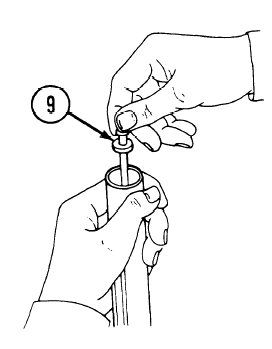

Inserite il Percussore (9) dalla parte Aperta per collocatelo nella relativa Sede.

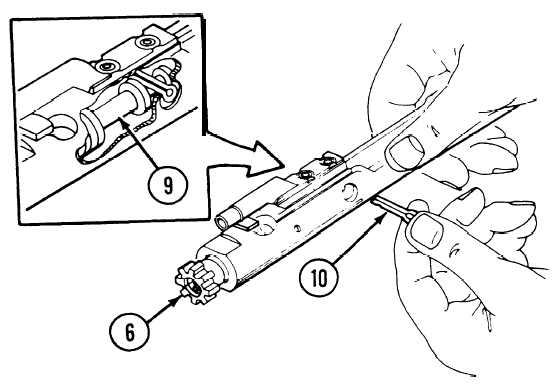

Tirare Indietro l'Otturatore (6) e ricollocare la Coppiglia di Blocco (10) nell'apposita Sede.

NOTE: Se l'inserimento della Coppiglia è Corretto, il Percussore dovrebbe rimanere all'interno dell'Otturatore.

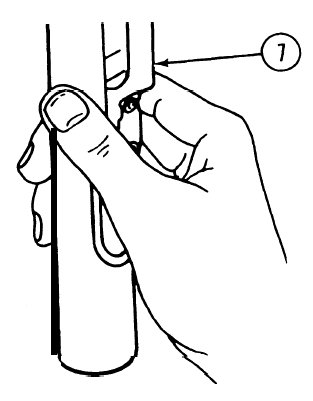

Ruotare l'Otturatore (7) per verificare il Corretto inserimento del Percussore.

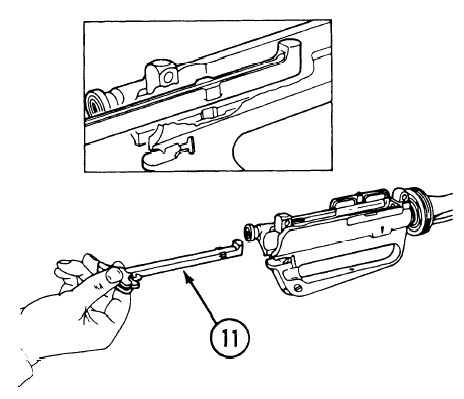

Allineare ed Inserire la Manetta d'Armamento (11) lungo la relativa guida presente sul Castello Superiore.

NOTA: Verificare la completa efficienza del Gruppo Otturatore prima di procedere nelle successive Operazioni.

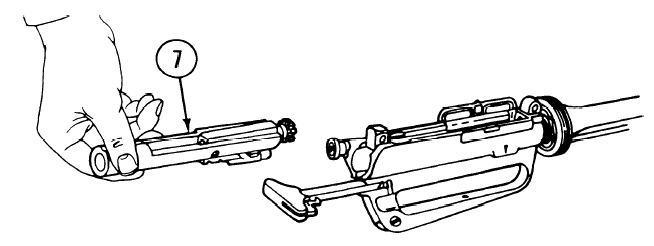

Inserire l'Intero Gruppo Otturatore (7) lungo la relativa guida sul Castello Superiore.

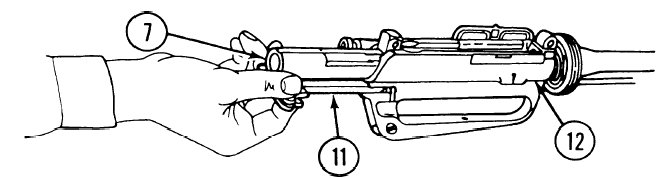

Spingere Simultaneamente la Manetta d'Armamento (11) e l'Intero Gruppo Otturatore (7) lungo le relative guide ricavate nel Castello Superiore.
