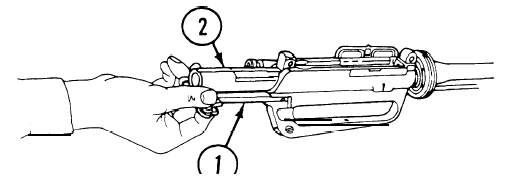

Tirare la Manetta d'Armamento (1) per procedere alla rimozione dell'Otturatore (2).

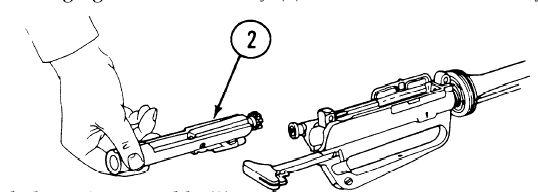

Rimuovere L'Otturatore (2).

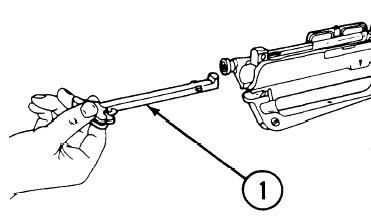

Tirare la Manetta d'Armamento (1) per procedere alla sua rimozione.

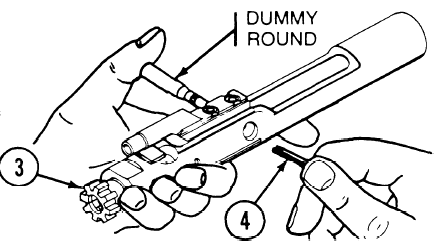

Tirare indietro le Alette dell'Otturatore (3) per raggiungere la Posizione di Sbocco e procedere alla Rimozione della Coppiglia di Blocco (4) per il Percussore (4).
Non Alterare (Aprire & Chiudere) la Coppiglia di Blocco (4) per il Percussore.

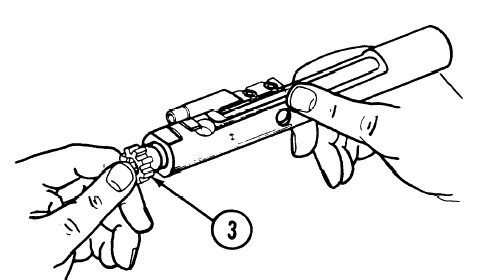

Spingere in Avanti le Alette dell'Otturatore (3) per raggiungere la Posizione di Blocco.

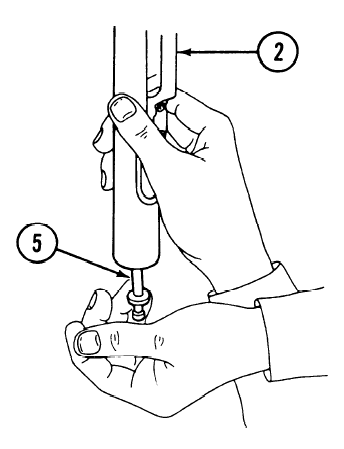

Ruotare l'Otturatore (2) dalla Parte Opposta per procedere al recupero del Percussore (5).

Per procedere alla Rimozione della Spina di Blocco (6) ruotatela di 1/4 di giro di procedere all'estrazione.

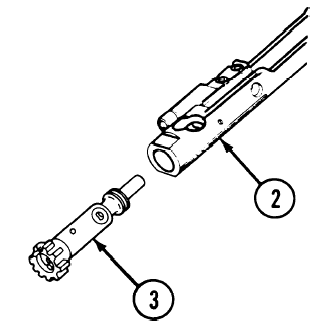

Rimuovere l'Otturatore (3) dalla sua Guida (2) (Porta Otturatore).

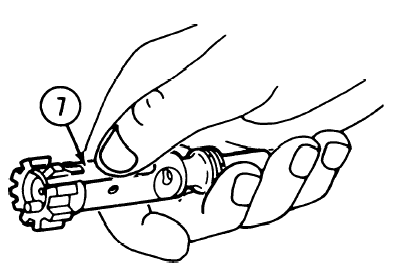

Esercitare una leggera Pressione sull'Estrattore (7) posto all'estremità dell'Otturatore per controllare che la relativa Molla lavori in modo corretto.

NOTE: Procedere allo Smontaggio dell'Estrattore e della sua relativa Molla solo in caso di Danneggiamento o presenza di Incrostazioni.

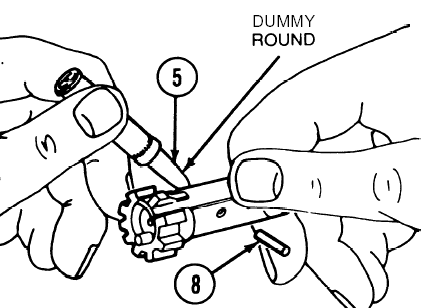

Per Procedere alla Rimozione della Spina dell'Estrattore (8) utilizzate la Punta di una Cartuccia (5).

ATTENZIONE: Non separate mai l'estrattore dalla relativa Molla.

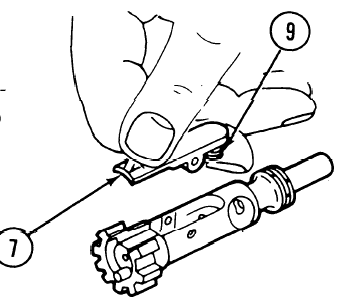

Rimuovere l'Estrattore (7) e la relativa Molla (9). Il Tiratore non dovrà mai procedere alla Separazione della relativa Molla (9) dall'Estrattore.
