Regolazione delle Guide Metalliche Tipo A-2

Archivio

Armi Lunghe

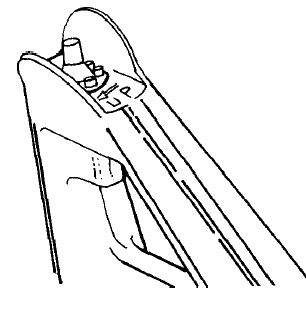

Mire Anteriore

Le Mire Anteriori dovranno essere regolate quando le Mire Posteriori saranno Azzerate di conseguenza con l'azzeramento delle Mire Posteriori, il Tiratore potrà procedere alla Regolazione.

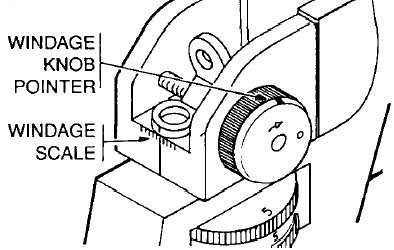

Mire Posteriori

A. Distanza Ridotta (0-200 metri)	B. Distanza Normale (300-800 metri)

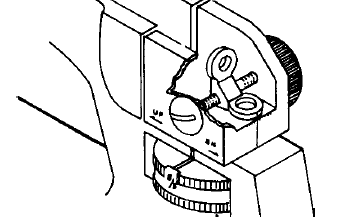

A. Distanza Ridotta (0-200 metri)
Le Mire Metalliche per le Distanze Ridotte sono solitamente utilizzate con distanze di tiro comprese tra 0-200 metri.
La Tacca di Mira presenta un ampia apertura di conseguenza potrà essere utilizzata solo quando il Cilindro d'Elevazione sarà Bloccata a 300 metri come indicato sul Lato Sinistro del Castello.

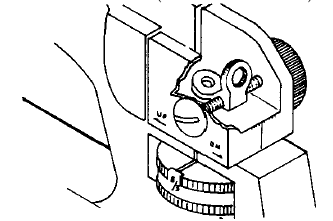

B. Distanza Normale (300-800 metri)
Le Mire Metalliche per le Distanze Normali sono solitamente utilizzate nella maggior parte delle situazioni di Tiro di conseguenza sono utilizzate in combinazione con il Cilindro di Elevazione con Bersagli compresi fra 300, 400, 500, 600, 700, e 800 metri.

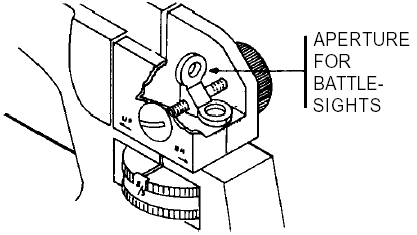

Azzeramento delle Mire Metalliche

Nel caso in cui la Carabina disponga di Mire Metalliche da Combattimento, il Tiratore dovrà seguire questa Procedura:

1. Regolare il Cilindro di Elevazione relativo alle Mire Anteriori & Posteriori in modo che il Punto d'Impatto corrisponda a 300 metri.
2. La Tacca di Mira priva di Riferimenti sia in Posizione Alta.
3. La Tacca sul Cilindro relativa ai 300 metri sia allineata con il riferimento sul Lato Sinistro del Castello (Elevazione a 300 metri, Cilndro completamente Ruotato).

Durante la Procedura di Azzeramento, il Tiratore potrà regolare solo le Mire Anteriori & il Cilindro di Elevazione del Punto d'Impatto.
Nel caso in cui il Tiratore debba procedere all'Azzeramento a 25 metri, il Cilindro di Elevazione Posteriore sarà spostato dall'usuale Punto di Riferimento a 300 metri allo scopo di spostare il Punto d'Impatto.

Tabella per la Regolazione Mire Metalliche

Regolazione dell'Elevazione (1 Click)
Punto d'Impatto	Distanza
0,3 cm (.175")	25 metri
1,25 cm (.5")	100 metri
2,5 cm (1")	200 metri
3,8 cm (1,5")	300 metri
5,0 cm (2")	400 metri
6,3 cm (2,5")	500 metri
7,6 cm (3")	600 metri
8,8 cm (3,5")	700 metri
10,0 cm	800 metri
