3.2. Segnali Indicatori da Deviatoio

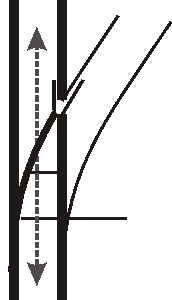

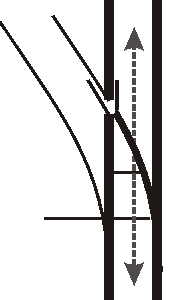

Deviatoio Semplice disposto per il Corretto Tracciato
Deviatoio Incontrato di Punta.

A		B

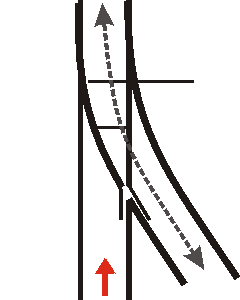

A. Deviatoio Semplice disposto per il Tracciato Deviato Sinistro
Deviatoio Incontrato di Punta.

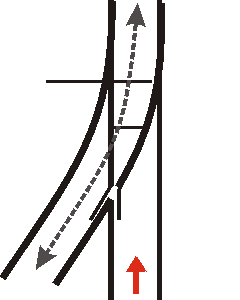

B. Deviatoio Semplice disposto per il Tracciato Deviato Destro
Deviatoio Incontrato di Punta.

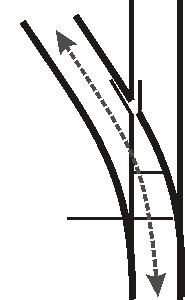

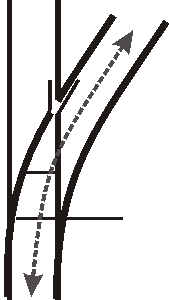

Deviatoio Semplice disposto per il Tracciato Deviato
Deviatoio Incontrato di Calcio.
Deviatoio Semplice non predisposto per l'Attraversamento dal Binario indicato dalla Freccia Rossa.

C		D

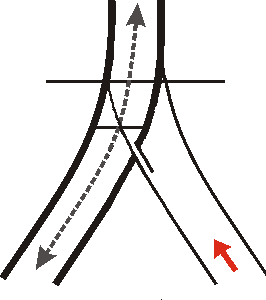

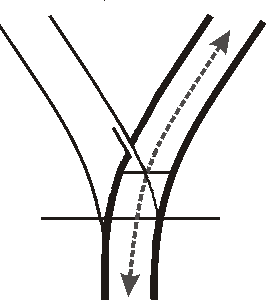

C. Deviatoio Simmetrico disposto per il Tracciato Destro
Deviatoio Incontrato di Punta.

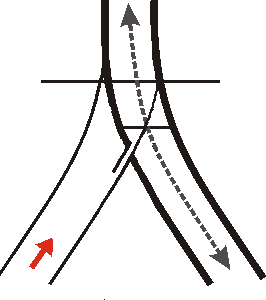

C. Deviatoio Simmetrico disposto per il Tracciato Sinistro
Deviatoio Incontrato di Punta.

E		F

E. Deviatoio Simmetrico disposto per il Tracciato Destro
Deviatoio Incontrato di Calcio.
Deviatoio Simmetrico non predisposto per l'Attraversamento dal Binario indicato dalla Freccia Rossa.

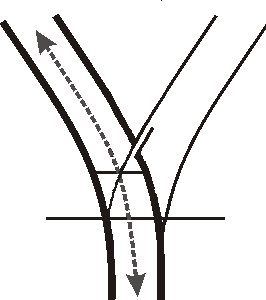

F. Deviatoio Simmetrico disposto per il Tracciato Sinistro
Deviatoio Incontrato di Calcio.
Deviatoio Simmetrico non predisposto per l'Attraversamento dal Binario indicato dalla Freccia Rossa.

E		F

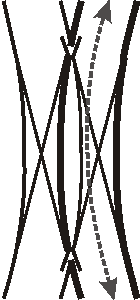

E. Deviatoio Inglese con due dispositivi di manovra disposto per il Tracciato Rettilineo da Destra a Sinistra
Segnale solitamente illuminato
F. Deviatoio Inglese con due dispositivi di manovra disposto per il Tracciato Rettilineo da Sinistra a Destra
Il segnale è solitamente illuminato.
Segnale solitamente illuminato

G		H

G. Deviatoio Inglese con due dispositivi di manovra disposto per il Tracciato Deviato a Sinistra
Segnale solitamente illuminato
H. Deviatoio Inglese con due dispositivi di manovra disposto per il Tracciato Deviato a Destra
Segnale solitamente illuminato
