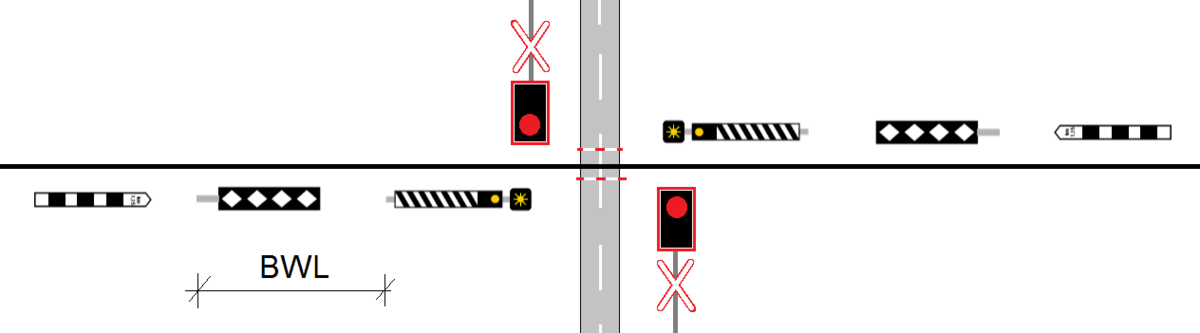

1.7. Segnali per la Protezione dei Passaggi a Livello con Barriere

A	B

A. Punto di Contatto (Pedale P.L.) Segnala un pedale di comando di chiusura o apertura di un passaggio a livello automatico (PLA)
Indica la posizione del pedale che controlla il Passaggio a Livello Automatico.
Quando non ci sono i Segnali di Protezione (quindi il macchinista non può monitorare la chiusura del P.L.), il treno non dovrebbe arrestarsi sul pedale del P.L..
B. Tavola Diamante
La tavola informa il macchinista della presenza di un Segnale di Protezione al Passaggio a Livello (quindi il macchinista può verificare la chiusura del P.L.).

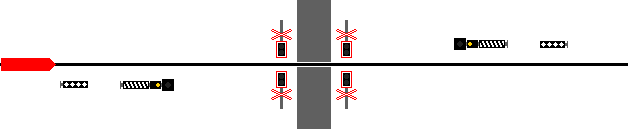

A	B	C	D

A. Passaggio a Livello non Protetto
Se durante la Fase di Approccio al P.L. il Segnale mostra sempre l'Aspetto a Luce Gialla Fissa, Procedere immediatamente all'Arresto al P.L..
Prima di Procedere nell'attraversamento chiudere manualmente le Barriere quindi emettendo ripetute segnalazioni acustiche superare il P.L. L'aspetto Normale del segnale mostra una luce gialla fissa (o un cerchio catarifrangente giallo).

B. Passaggio a Livello Protetto
Se durante la Fase di Approccio al P.L. il Segnale mostra l'Aspetto a Luce Gialla Lampeggiante, Procedere all'attraversamento senza restrizioni.

C. Etichetta Identificativa P.L. Protetti dal Segnale
Qualora i Passaggi a Livello sono collocati a Distanza Ravvicinata sarà possibile utilizzare un Segnale di Protezione comune ai P.L.; identificabile mediante un'Etichetta recante il Numero di P.L. protetti dasl Segnale.

D. Tavola di Termine Area Protetta dal Segnale Comune ai P.L.
Solitamente collocata sull'ultimo P.L. per indicare il Termine dell'Area protetta dal Segnale al P.L..
