1.5e. Configurazione Segnali di Manovra

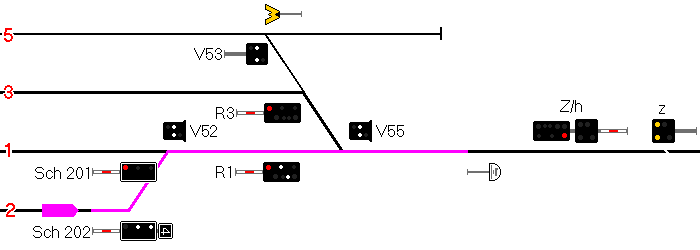

1. Manovra Autorizzata dal Binario 1 al Limite di Manovra

Nota: Siccome i Movimenti di Manovra sono sempre autorizzati con Marcia a Vista, l'Indicatore di Velocità, presente sul Segnale Sch202, non avrà alcuna influenza sulle Manovre.

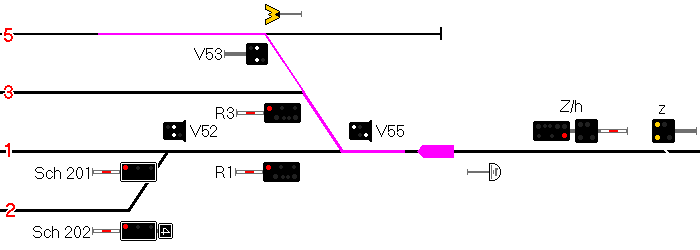

2. Manovra Autorizzata dal Limite di Manovra al Binario 5

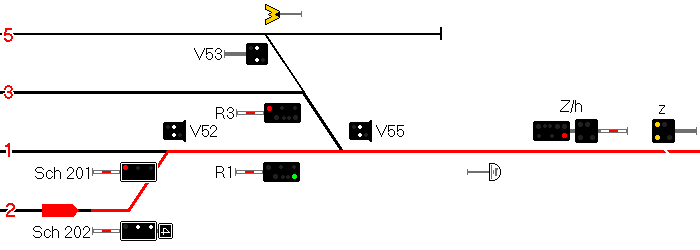

3. Uscita dal Binario 2

Nota: In questa configurazione:
1) Segnale Sch202 disposto come nel Diagramma 1 per i Movimenti di Manovra;
2) Segnale in Uscita R1 disposto a Via Libera.

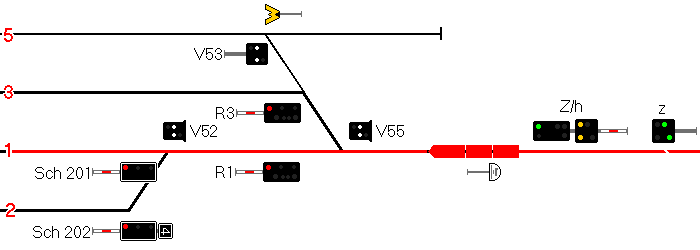

4. Ingresso sul Binario 1

Nota: Ingresso con Segnali Bassi di Manovra V55 & V52 disposti a Fermata
