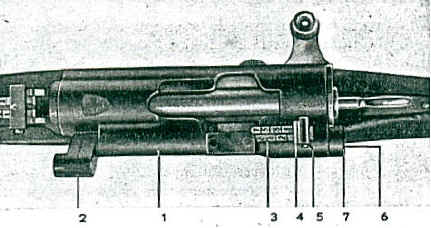

Moschetto con cannocchiale mod. 31/42 e 31/43 con braccio mobile nella posizione di mira

1. Custodia del cannocchiale
2. Braccio mobile
3. Foglia di mira
4. Cursore dell'alzo
5. Arresto del cursore
6. Lente oculare
7. Anello protettore.

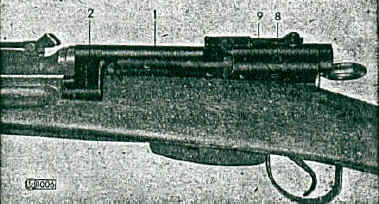

Moschetto con cannocchiale mod. 31/42 e 31/43 on braccio mobile nella posizione di riposo

1. Custodia del cannocchiale
2. Braccio mobile

8. Vite regolatrice (elevazione)
9. Vite regolatrice (direzione)

I modelli di moschetto con cannocchiale in uso sono due:

1. il mod.31/42, la cui lente del cannocchiale ingrandisce l'immagine di 1,8 volte;
2. il mod.31/43, la cui lente del cannocchiale ingrandisce l'immagine di 2,8 volte.

Il cannocchiale è applicato al moschetto in modo stabile.
Per il tiro si può mirare tanto con la mira del moschetto (alzo e mirino), quanto con il cannocchiale di puntamento.
Le differenti parti sono rappresentate dalle figure 19 e 20, le quali sono completate dal testo concernente la denominazione.
La figura 21 rappresenta il vetrino micrometrico del cannocchiale di puntamento.
