Parte 1:
Chiusura della culatta

Archivio

ExOrdinanza

mc. mod.31

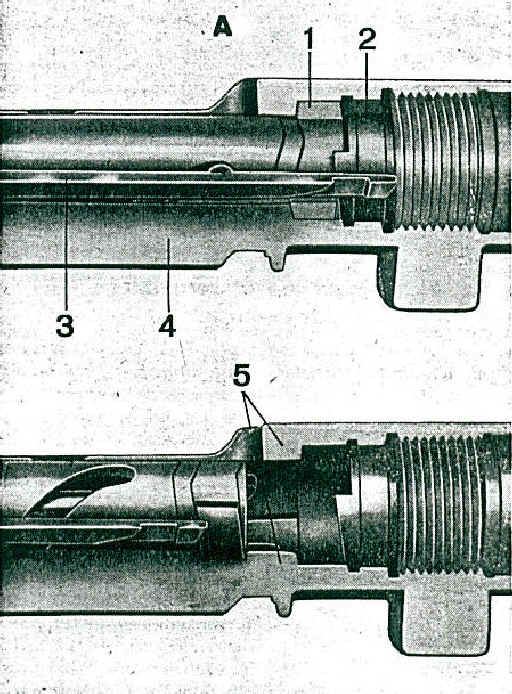

1. Alette di chiusura
2. Canna
3. Guida
4. Scatola della culatta
5. Contrafforti.

Mentre si chiude la culatta, l'involucro d'otturazione gira parzialmente e libera il nasello della guida dall'alloggio di sicurezza della scanalatura elicoidale.
L'eletta della spina percuotente incontra la stanghetta e la molla di percussione rimane compressa.
Durante l'ulteriore movimento in avanti della culatta, il nasello della guida continua a far girare l'involucro d'otturazione, fino al momento in cui le alette di chiusura entrano nei loro contrafforti situati all'interno della scatola della culatta.
La culatta è bloccata.
Premendo il grilletto quando l'arma non è completamente bloccata, si può provocare la rottura del nasello della guida e nel medesimo tempo il tiratore si espone al pericolo (vedi annesso del presente regolamento concernente " Le direttive per prevenire i danni alle armi da fuoco portatili ".
Mentre si chiude la culatta, la cartuccia superiore è spinta nella camera delle cartucce.
L'artiglio dell'estrattore si innesta nella scanalatura anulare del bossolo.
Quando il magazzino è vuoto, lo spigolo posteriore della piastrina del magazzino si trova davanti al cilindro ed impedisce la chiusura della culatta.
Ciò richiama l'attenzione del tiratore sulla necessità di ricaricare l'arma.
