Parte 1:
Congegno di scatto

Archivio

ExOrdinanza

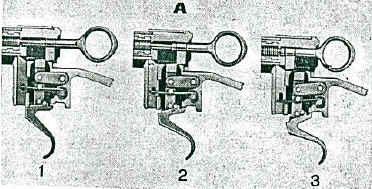

3 posizioni del grilletto mc. mod.31

1. Posizione normale
2. Presa del punto d'arresto
3. Congegno di scatto disarmato.

Quando l'arma è pronta per il tiro, la culatta è chiusa e bloccata.
Il congegno di scatto è armato (fig. 17 " Posizione normale ").
Mentre si preme sul grilletto e fino al momento in cui si percepisce una resistenza (punto d'arresto), la stanghetta si abbassa.
L'aletta della spina percuotente è ancora trattenuta dalla stanghetta; basta comunque una leggerissima pressione sul grilletto per liberare completamente la spina percuotente.
Sotto l'impulso della sua molla, la spina percuotente scatta in avanti; la spina accensoria percuote la capsula della cartuccia e ne provoca l'accensione; il colpo parte.
