Parte 1:
Scomposizione dell'arma mc.11

Archivio

ExOrdinanza

Prima di procedere alla scomposizione, si deve scaricare l'arma e controllare la camera delle cartucce e il magazzino.
La scomposizione del moschetto si effettua secondo le necessità di pulizia.
Le singole parti devono essere disposte su un tavolo o su un assito, oppure su di una pezzuola distesa per terra.
Si scompone l'arma nel modo seguente:

A. Togliere il magazzino (se necessario scomporlo come prescritto)
B. Togliere la culatta

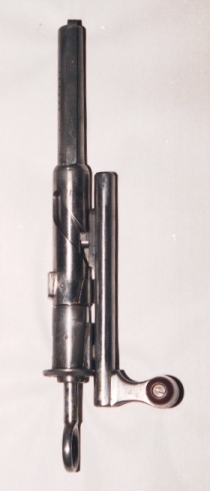

C. Scomporre la culatta:

1. Tenere la culatta nella mano sinistra.
2. Mettere l'aletta della spina percuotente sul triangolo interposto fra le due scanalature del galletto.
3. Con la mano sinistra, girare l'involucro di otturazione verso destra e contemporaneamente spingere in avanti la giuda, con la mano destra e toglierla.
4. Allentare la molla di percussione facendo entrare l'aletta della spina percuotente nella scanalatura di fuoco.
5. Svitare il congegno di percussione dal cilindro.
6. Separare l'involucro d'otturazione dal cilindro.
7. Togliere l'estrattore girandolo, coi due pollici, verso destra; se necessario appoggiare la parte sinistra dell'artiglio su uno spigolo e battere leggermente sul cilindro.

D. Scomposizione completa del congegno di percussione:

1. Comprimere la molla di percussione.
2. Separare la spina accensoria, la molla di percussione e il galletto.

E. Scomposizione completa del moschetto:
Solo eccezionalmente, si procederà alla scomposizione completa del moschetto; tuttavia sarà necessario farlo quando l'arma è stata bagnata completamente, quando è molto sporca o quando si deve presentarla all'ispezione delle armi.
Si proceda come segue:

1. Svitare la vite della fascetta superiore. 2. Togliere la fascetta superiore. 3. Allentare di 2 o 3 giri la vite della fascetta inferiore (non svitarla mai completamente). 4. Togliere la fascetta inferiore tirandola lungo il paramano e il fusto. 5. Togliere il paramano; per togliere il paramano si dovrà sollevare la foglia di mira ad angolo retto poi girare prudentemente il paramano di un quarto di giro lateralmente.
6. Svitare le viti della briga ed estrarle completamente.

F. Separare la canna dal fusto avendo cura di:
1. Sollevare dapprima la parte posteriore dell'arma (scatola della culatta).
2. Togliere la briga se questa, nel corso della scomposizione dell'arma, si è mossa.

L'armaiolo solitamente ha il permesso di procedere a una più vasta scomposizione dell'arma.
