Parte 1:
Congegno di percussione

Archivio

ExOrdinanza

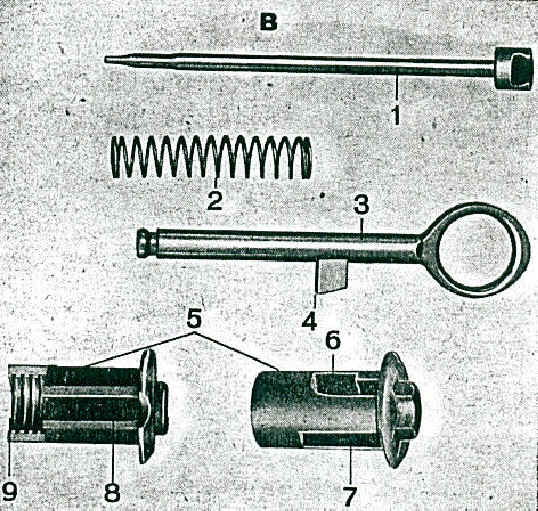

Il galletto è unito al cilindro mediante una chiusura a baionetta.

A. mc. mod.31

1. Spina accensoria
2. Molla di percussione
3. Spina percuotente
4. Aletta della spina
5. Galletto
6. Scanalatura di sicurezza
7. Scanalatura della guida
8. Scanalatura di fuoco
9. Chiusura a baionetta.

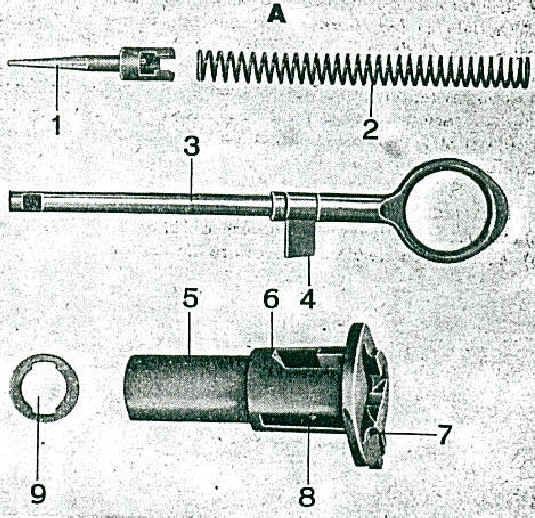

Il galletto e il cilindro sono congiunti a vite.

A. mc. mod.11

1. Spina accensoria
2. Molla di percussione
3. Spina percuotente
4. Aletta della spina percuotente
5. Galletto
6. Scanalatura di sicurezza
7. Scanalatura di fuoco
8. Scanalatura della guida
9. Passo a vite per il cilindro.
