Parte 1:
Involucro otturatore

Archivio

ExOrdinanza

Il nasello della guida scorre nella scanalatura elicoidale dell'involucro di otturazione.
Il movimento impresso all'involucro di otturazione mentre si chiude la culatta, fa in modo che le due alette di chiusura entrino nei contrafforti nella scatola della culatta, permettendo così di bloccare la culatta.
Nella scatola della culatta, l'alloggio delle alette di chiusura si trova:

A. Nel mc.31: davanti all'apertura di carica.
B. Nel mc.11: dietro l'apertura di carica.

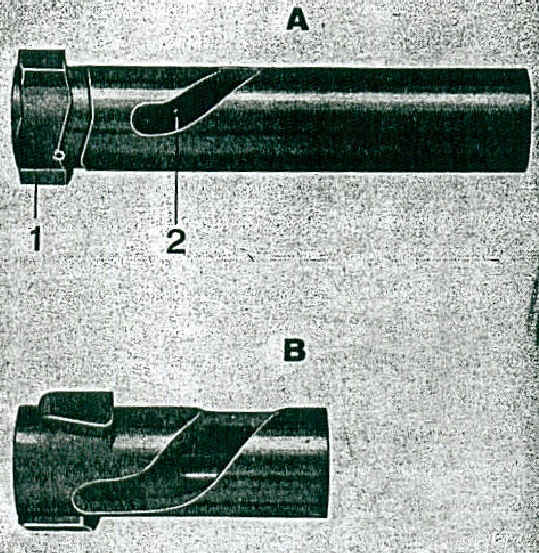

A. mc. mod.31

1. Aletta di chiusura
2. Scanalatura elicoidale.

B. mc. mod.11

1. Aletta di chiusura
2. Scanalatura elicoidale.

Nel mc.11, l'involucro di otturazione nasconde solo la parte posteriore del cilindro.
Il galletto e il cilindro sono congiunti a vite.
